পণ্যের বিবরণ:
প্রদান:
|
ঘের গিয়ার: | রোটারি ভাটা ঘের গিয়ার এবং বল মিল ঘের গিয়ার | উপাদান: | খাদ ইস্পাত |
---|---|---|---|
ব্যাসার্ধ: | সর্বনিম্ন 100 মিমি থেকে 16000 মিমি ঘের গিয়ার | ওজন: | সর্বোচ্চ 120 MT একক টুকরা |
মডিউল পরিসীমা: | 10 মডিউল থেকে 70 মডিউল | মান/শংসাপত্র: | UNI EN ISO, AWS, ASTM, ASME, DIN |
অ্যাপ্লিকেশন: | সিমেন্ট ও খনিজ শিল্প | গিয়ার কাটার মেশিন: | 16m CNC হবিং মেশিন |
মেশিনিং সহনশীলতা: | সর্বোচ্চ 0.01 মিমি | মেশিনিং রুক্ষতা: | সর্বোচ্চ রা 0.4 |
লক্ষণীয় করা: | 40CrMo ঘূর্ণায়মান গিয়ার রিং,সিমেন্ট প্ল্যান্ট ঘূর্ণায়মান গিয়ার রিং,40CrMo ভাত ঘের গিয়ার |

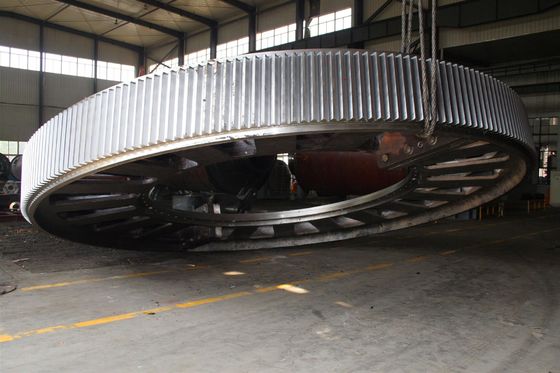

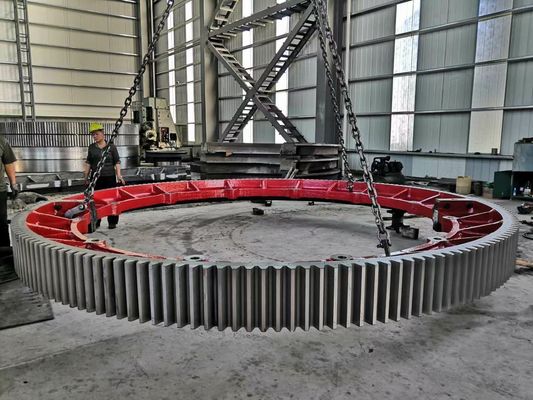

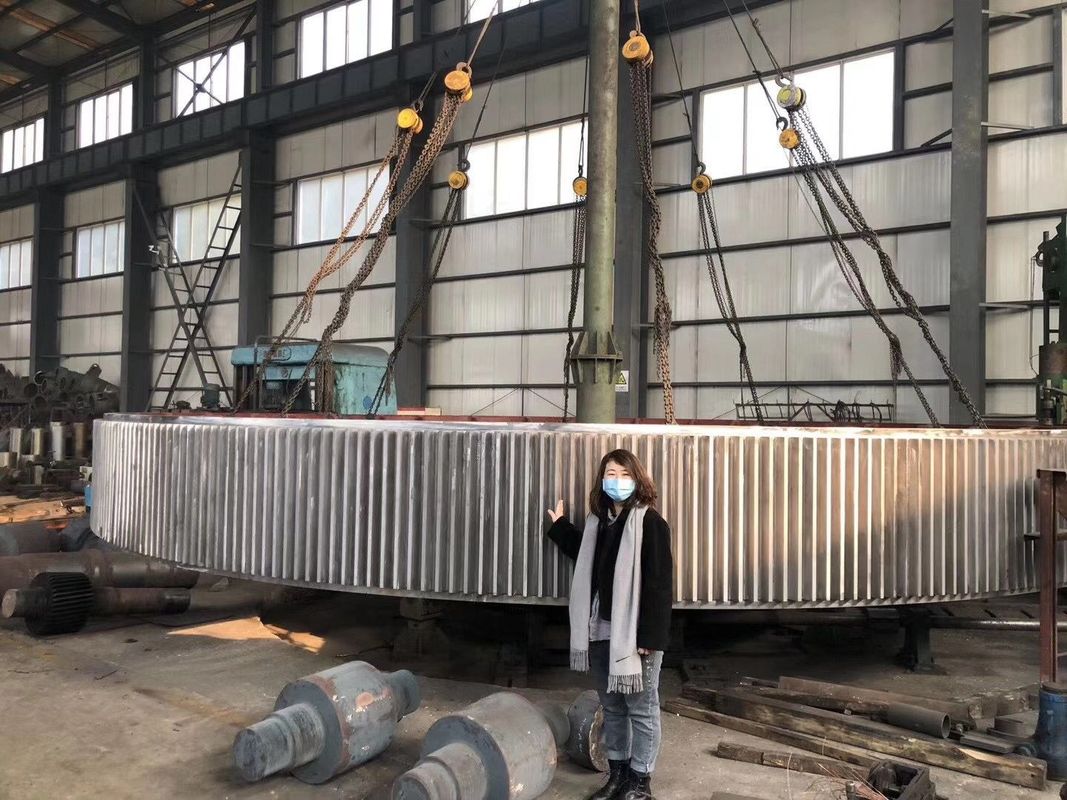

Girth Gears প্রস্তাবিত স্পঞ্জ লোহা উদ্ভিদ, ইস্পাত ও সিমেন্ট শিল্প, খনির শিল্প, বায়ু মিলের পাশাপাশি অন্যান্য শিল্প খাতের মধ্যে সহ বিভিন্ন শিল্প খাতে ব্যাপক অ্যাপ্লিকেশন খুঁজে.এই মডিউলগুলি 10 মডিউল থেকে 70 মডিউল পর্যন্ত মডিউল পরিসরে এবং ন্যূনতম ব্যাসার্ধ 100 মিমি থেকে 15000 মিমি পর্যন্ত উপলব্ধ। উপরন্তু, এর মধ্যে সর্বাধিক ওজন 70 এমটি একক টুকরা অন্তর্ভুক্ত।এখানে হার্ড & গ্রাউন্ড গিয়ারবক্স / গিয়ারবক্সগুলির পরিসীমাটি ওয়ার্ম গিয়ারবক্সগুলিকে অন্তর্ভুক্ত করে, হেলিক্যাল / ডাবল হেলিক্যাল গিয়ার/গিয়ারবক্স, হেলিক্যাল-বেভেল গিয়ারবক্স, প্ল্যানেটারি গিয়ারবক্স এবং অন্যান্য।
সিআইটিআইসি আইসি গিয়ার কাটার মেশিনগুলির মধ্যে রয়েছেঃ

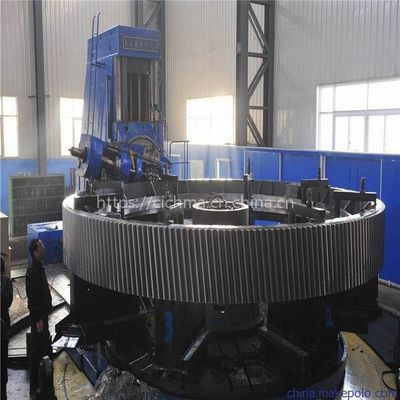

Ø16m সিএনসি হাবিং মেশিন
Ø12m গিয়ার কাটার মেশিন (সুইজারল্যান্ড)
Ø১০ মিটার হবিং মেশিন (জার্মানি)
Ø4m সিএনসি হাই স্পিড হাবিং মেশিন (জার্মানি)
Ø1.6m অনুভূমিক সিএইচসি হাবিং মেশিন (জার্মানি)
Ø5m সিএনসি প্রোফাইল গিয়ার গ্রিলিং মেশিন (জার্মানি)
Ø2.8m সিএনসি প্রোফাইল গিয়ার গ্রিলিং মেশিন (জার্মানি)
Ø1.25m সিএনসি প্রোফাইল গিয়ার গ্রিলিং মেশিন (জার্মানি)
Ø1m সিএনসি প্রোফাইল গিয়ার গ্রিলিং মেশিন (জার্মানি)
Ø0.8m সিএনসি প্রোফাইল গিয়ার গ্রিলিং মেশিন (জার্মানি)
ব্যাসঃ ন্যূনতম ১০০ মিমি থেকে ১৬০০০ মিমি।
ওজনঃ সর্বোচ্চ ১২০ টন একক টুকরো।
রেটিংঃ
ন্যূনতম ৩ এইচপি থেকে সর্বোচ্চ ১৪০০ এইচপি
স্প্ল্যাশ / জোরপূর্বক তৈলাক্তকরণের ধরন
আমরা তিনটি ভিন্ন নকশা মধ্যে ঘের গিয়ার প্রদান
1. ইস্পাত
- জালিয়াতি রিং
- রোলড প্লেট
ঢালাই ইস্পাত
নমনীয় (নডুলার) কাস্ট লোহা
অতীতে তৈরি গিয়ারগুলি আরও সাধারণ হয়ে উঠেছে এবং কাঠের স্টিল গিয়ার রিম উপকরণ এবং ইলেক্ট্রো ওয়েল্ডেড বডি কাঠামো দিয়ে নির্মিত হয়।রিংগুলি উচ্চ প্রতিরোধের খাদ ইস্পাতের একটি সম্পূর্ণ ব্লক থেকে তৈরি করা হয়. রিং এর রুক্ষ যন্ত্রপাতি পরে, আমরা যান্ত্রিক বৈশিষ্ট্য এবং তাই তার প্রাসঙ্গিক কর্মক্ষমতা উন্নত করার জন্য কঠোরতা এবং tempering তাপ চিকিত্সা সঞ্চালন।
ফ্যাব্রিকেটেড ঘের গিয়ারগুলির সুবিধা
1. জালিয়াতি উপাদান গঠন অন্তর্ভুক্তি ঝুঁকি বাদ দেয়
2গ্যাস গর্ত, মাইক্রো সংকোচন, পিন গর্ত, গরম অশ্রু, বালি এবং স্ল্যাগ অন্তর্ভুক্তির মতো কাঠামোগত ত্রুটিগুলি এড়ানো হয়
3সুতরাং, শরীরের কাঠামোর মেরামত ldালাই এবং উদাহরণস্বরূপ দাঁতযুক্ত অঞ্চলগুলি পিচানো প্রয়োজন হয় না।
4. নির্মিত উত্পাদন পদ্ধতির জন্য প্যাটার্ন এবং risers প্রয়োজন বাদ দেয়
5. রিম উপাদানটি অন্তর্নিহিত কাঠামোর জন্য ব্যবহৃত উপাদানগুলির তুলনায় উচ্চতর কঠোরতা এবং উচ্চতর শক্তি রয়েছে (যেমন ওয়েব, গ্যাসেট)
বৈশিষ্ট্য
1বাহ্যিক দাঁত
সর্বোচ্চ ব্যাসার্ধঃ ১৬০০০ মিমি
দাঁতযুক্ত মুখের প্রস্থঃ ১৭০০ মিমি
সর্বোচ্চ মডিউলঃ 45 প্রতি হাব
সর্বাধিক মডিউলঃ 65 গিয়ার ফিনিশিং কাটার

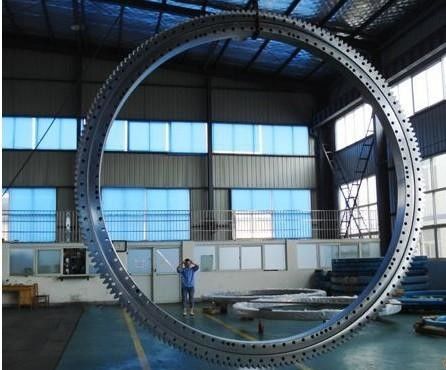

2. অভ্যন্তরীণ দাঁত
সর্বোচ্চ ব্যাসার্ধঃ 6500 মিমি
সর্বোচ্চ মডিউলঃ ২৫।4
দাঁতযুক্ত মুখের প্রস্থঃ ৪০০ মিমি
কাঠামো কাঠামো
কাঠামো
চূড়ান্ত রোলিং
চুলা শীতলকরণ
উৎপাদন নিয়ন্ত্রণ
জল নিষ্কাশন
কঠোরতা পরীক্ষা
অপরিশোধিত যন্ত্র
অতিস্বনক পরীক্ষা এবং মাত্রিক পরিদর্শন
চূড়ান্ত পরিদর্শন শংসাপত্র
মান/শংসাপত্র
ইউএনআই এন আইএসও
এডাব্লুএস
এএসটিএম
এএসএমই
ডিআইএন
অ্যাপ্লিকেশন
আমাদের ঘূর্ণন গিয়ার সিমেন্ট এবং খনিজ শিল্পে প্রয়োগ করা হয়ঃ
বিভিন্ন ধরনের অনুভূমিক মিল
ঘূর্ণনশীল শুকানোর যন্ত্র
ঘূর্ণমান চুলা
অন্য কোন বড় গিয়ার রিং অ্যাপ্লিকেশন
আমরা নীচে তালিকাভুক্ত হিসাবে বিভিন্ন উদ্ভিদ জন্য চুল্লি Girth Gears নেতৃস্থানীয় সরবরাহকারী।
1স্পঞ্জ আয়রন প্ল্যান্টস 50TPD 100TPD 300TPD 350TPD,500TPD,1000TPD
2গ্রাহকের চাহিদা অনুযায়ী সিমেন্ট প্ল্যান্ট
3ফসফেট খনির জন্য গিয়ার, অ্যালুমিনিয়াম উদ্ভিদ, ক্যালিন-বেন্টনাইট
গিয়ার কাটার ক্ষমতাঃ
1. 100 মিমি ব্যাস থেকে 16000 মিমি ব্যাস
2. ১০মডিউল থেকে ৭০মডিউল

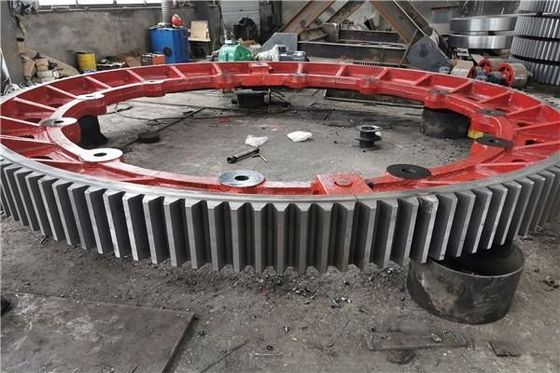

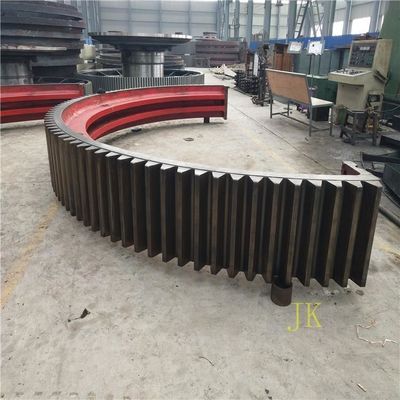

কিলন ঘের গিয়ারগুলি মূলত প্রয়োজনীয়তা এবং গিয়ার প্রয়োগের সাথে উপযুক্ততার ভিত্তিতে দ্বি-ভাগ, চার অংশ, 8 অংশ বা মাল্টি সেগমেন্টগুলিতে পাওয়া যায়।মিলিং মিলের উপাদানগুলির ক্ষেত্রে, আমরা মিলের মাথা, ফিড ইনলেট, গ্রিলিং রোলার, সিমেন্ট ফার্নের রাইডিং রিং, কাস্টিং গিয়ার, শ্যাফ ব্লক সরবরাহ করি। আমরা ওয়েল্ডিং স্ট্রাকচার এবং ফ্যাব্রিকেশনগুলির মিলের শেল সরবরাহ করি।
গুণমান নিশ্চিতকরণ নথি
নিম্নলিখিত প্রতিবেদনগুলি গুণমান নিশ্চিতকরণকে জমা দিতে হবেঃ
a. রসায়ন রিপোর্ট
বি. শারীরিক রিপোর্ট
গরম চিকিত্সা নথি
মিলিং মিলের জন্য ইস্পাত ঢালাইয়ের জন্য স্পেসিফিকেশন
ঘ. অতিস্বনক পরিদর্শন প্রতিবেদন (রিপেয়ারের আগে এবং পরে)
e. চৌম্বকীয় কণা পরিদর্শন প্রতিবেদন (রিপেয়ারের আগে এবং পরে)
f. মাত্রার প্রতিবেদন
জি. ওয়েল্ড মেরামত মানচিত্র
h. ওয়েল্ডিং পদ্ধতি এবং পদ্ধতির যোগ্যতা রেকর্ড
i. ওয়েল্ডারের যোগ্যতা
j. নন-ডিস্ট্রাক্টিভ টেস্টিং ইন্সপেক্টরের যোগ্যতা
পয়েন্ট |
কাঠামোগত বৈশিষ্ট্য |
প্রক্রিয়াকরণ ব্যবস্থা |
পরীক্ষার বিষয়বস্তু |
ঘূর্ণমান গিয়ার |
(1)GS42CrMo4Alloy Steel (কর্পোরেট মালিকানাধীন মান) HB 220 ~ 240 (২) অর্ধ-গঠিত, Y- স্পোক(৩) হেলিক্যাল ৪) লেগ স্টিলের যুক্তিসঙ্গত সিলিং এবং সমন্বয় কাঠামো (কর্পোরেট মালিকানাধীন মান) |
(১) বাইরের ইস্পাত পরিশোধন (আর-এইচ আর্গন এবং ভ্যাকুয়াম চিকিত্সা)
(2) নিজস্ব ঠান্ডা ছাঁচ ঝুলন্ত বালি প্রযুক্তি ছাঁচনির্মাণ নিশ্চিত করতে, দাঁত ঘন (3) দাঁতের পৃষ্ঠের কঠোরতা নিশ্চিত করার জন্য স্বাভাবিককরণ (প্রতিষ্ঠিত প্রযুক্তি) পরে (4) রুক্ষ hobbing, মুক্তি সময়, জয়েন্ট পৃষ্ঠ মেরামত, তারপর সূক্ষ্ম রোল
(5) স্বতন্ত্রভাবে তৈরি হোম-নির্মিত পপ ফাইন পপিং |
(1) ঢালাইয়ের যান্ত্রিক বৈশিষ্ট্য এবং রাসায়নিক গঠন (অভ্যন্তরীণ মান) (2) শব্দ পরীক্ষার পরে রুক্ষতা (3) আধা সমাপ্তি, অতিস্বনক পরীক্ষার পরে সমাপ্তি এবং চৌম্বকীয় কণা পরিদর্শন (4) দাঁতের পৃষ্ঠের চৌম্বকীয় কণা পরিদর্শন, কঠোরতা পরীক্ষা (5) দাঁতের সহনশীলতা পরীক্ষা (6) গিয়ার আকারের সঠিকতা যাচাই করার জন্য কারখানার সমাবেশ লোড পরীক্ষা |
একটি বড় CITICIC গিয়ার রিংয়ের প্রযুক্তিগত প্রয়োজনীয়তাঃ
1) প্রাক চিকিত্সা হয় স্বাভাবিককরণ পৃষ্ঠ কঠোরকরণ চিকিত্সা আগে, কঠোরতা HB210 ~ 250 হওয়া উচিত; যান্ত্রিক কর্মক্ষমতা চূড়ান্ত শক্তি Rb 690MPa হয়, yieldstress Rs 490MPa, elongation D5 11%,এলাকার হ্রাস W 25%, আঘাতের শক্ততা Ak 30J; দাঁত প্ররোচিত শক্ত, কঠোরতা HRC50 ~ 55; কার্যকর শক্ত স্তর গভীরতা 3 ~ 5 মিমি।
2) সামগ্রিক অতিস্বনক ত্রুটি সনাক্তকরণ, অভ্যন্তরীণ মানের দুটি প্রয়োজনীয়তা পূরণ করা উচিত GB7233-87 মান প্রয়োজনীয়তা; দাঁত এবং fillet চৌম্বকীয় কণা পরিদর্শন,গুণমান দুটি প্রয়োজনীয়তা পূরণ করা উচিত GB/T9444-88 মান.
৩) লক্ষ্য করুন, রোলিং R5 ~ R10 গোলাকার নয়।
৪) উভয় প্রান্তে দাঁত চ্যামফার এবং ১.৫.৫) উচ্চ শক্তির বোল্ট দিয়ে তৈরি একটি সম্পূর্ণ রিংয়ের প্রান্ত বরাবর প্রতিটি রিং সংযোজকের আড়াই রিং গিয়ার দাঁত প্রস্থ দ্বারা,দাঁত পৃষ্ঠ সঙ্গে মিলিত নীচের কেন্দ্রে হতে হবে.
2 বড় রিং গিয়ার উত্পাদন প্রক্রিয়া
2.1 রুক্ষ
ইস্পাত ঢালাই ফাঁকা CITIC ভারী যন্ত্রপাতি কোং, লিমিটেড দ্বারা সরবরাহ করা হয়। ভারী ফোরজিং উদ্ভিদ, GB11352-89 মান দ্বারা পরিচালিত হয়, ঢালাই প্রক্রিয়া অনুযায়ী মডেলিংয়ের জন্য প্রয়োজনীয়তা নির্দিষ্ট করে,কাস্টিং, হিট বক্স, পরিষ্কার, ড্রেসিং castings; পরিদর্শন এবং অঙ্কন এবং স্টীল ফাঁকা জন্য প্রযুক্তিগত প্রয়োজনীয়তা দ্বারা গ্রহণ সময়
JB/T6402-92 মান অনুযায়ী চেক, গ্রহণের পরে জারি করা
ডাউন পদ্ধতি.
2.২ রুক্ষতা
অঙ্কন দ্বারা ক্রস এবং আউট ভাতা, সমন্বয়, সংযোগ, উভয় বৃত্তের ভিতরে এবং বাইরে প্রক্রিয়াকরণ, মুখ ফ্রিজিং, ড্রিলিং এবং অন্যান্য প্রক্রিয়া একত্রিত।
2.৩ অন্বেষণে আঘাত
সামগ্রিক অতিস্বনক ত্রুটি সনাক্তকরণ, অভ্যন্তরীণ মান GB7233-87 মানগুলির দুটি প্রয়োজনীয়তা পূরণ করা উচিত।
2.4 প্রাক চিকিত্সা স্বাভাবিককরণ
অর্ধ-রিং জোড়া স্বাভাবিককরণ এবং টেম্পারিং চিকিত্সা, পরবর্তী পৃষ্ঠের কঠোরকরণের জন্য একটি ভাল সংগঠন প্রদান করে; প্রেস অঙ্কন অর্ধ রিং গিয়ার পরিদর্শন তাপ চিকিত্সা পরে বিকৃতি।
2.5 যন্ত্রপাতি
প্রথম আড়াইটি রিং উচ্চ-শক্তির বোল্ট দিয়ে তৈরি করা হয় যা পুরো রিংটিকে সংযুক্ত করে, পুরো প্রক্রিয়াটি একটি বৃত্ত আঁকিয়ে Quannei Wai দাঁত এবং উপরের এবং নীচের প্রান্ত,এবং তারপর অঙ্কন এবং মেশিনিং ফ্রিজিং প্রক্রিয়া প্রয়োজনীয়তা.
2.6 প্রক্রিয়াকরণের চাপ দূর করা
পুরো রিংটা চাপ দূর করার জন্য গরম করা হয়েছে।
2.7 মোট রিং পৃষ্ঠের কঠোরতা
যদি আলভেওলার দাঁতের পৃষ্ঠের সাথে প্ররোচিত কঠোরতা, কঠোরতা HRC50 ~ 55, কার্যকর কঠোর স্তর গভীরতা 3 ~ 5 মিমি।
2.8 চূড়ান্ত পরিদর্শন
প্রথমত, সনাক্তকরণ ফ্রিকোয়েন্সি quenching, কঠোরতা টেম্পারিং রিং গিয়ার cogging পর অঙ্কন প্রয়োজনীয়তা পূরণ; দ্বিতীয়ত,সনাক্ত করার জন্য কিনা সর্বোচ্চ বাইরের ব্যাসার্ধ বৃহত্তর আকার D6944 হিসাবে বিকৃতি 3mm, যান্ত্রিক সংশোধন যোগ্যতা পর্যন্ত প্রয়োজনীয়; তৃতীয়ত, দাঁত এবং fillet চৌম্বকীয় কণা পরিদর্শন, মান দুটি প্রয়োজনীয়তা পূরণ করা উচিত GB / T9444-88 মান প্রয়োজনীয়তা; অবশেষে,চূড়ান্ত পরিদর্শনের জন্য অঙ্কন এবং প্রযুক্তিগত প্রয়োজনীয়তা অনুযায়ী.

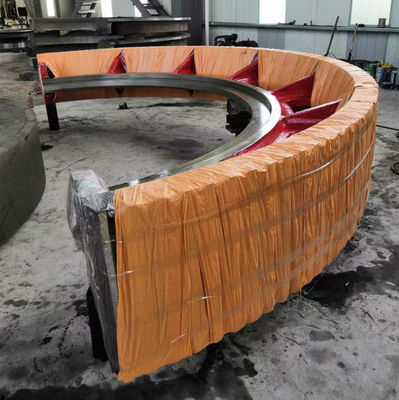

এটি সরবরাহের জন্য এক্সপোর্ট স্ট্যান্ডার্ড গ্রহণ করে।
সিআইটিআইসি হেভি ইন্ডাস্ট্রিজ আপনার ব্যবসায়িক অংশীদার।
CITICIC নিম্নলিখিতগুলি প্রদান করতে সক্ষমঃ
1. ইঞ্জিনিয়ারিং রিপেয়ার - ডিজাইন এবং উত্পাদন
2. বড় ভলিউম ইস্পাত এবং লোহা ঢালাইয়ের ফাউন্ডারি
3. বিশাল মেশিন শপ ক্ষমতা
4প্রশিক্ষণ কর্মসূচি
5. প্রতিরোধমূলক রক্ষণাবেক্ষণ প্রোগ্রাম
6...............
7. ব্যাপক রক্ষণাবেক্ষণ প্রোগ্রাম
সিআইটিআইসির ফিল্ড সার্ভিস ইঞ্জিনিয়াররা সিআইটিআইসি ব্র্যান্ড গ্রুপের পণ্যগুলিতে বিশেষভাবে প্রশিক্ষণপ্রাপ্ত তবে অন্যান্য ওএমআই ব্র্যান্ডের সার্ভিসিং গ্রহণ করতে সক্ষম।
আমাদের টেকনিশিয়ানরা সবচেয়ে উন্নত প্রযুক্তিগত ডায়াগনস্টিক সরঞ্জাম দিয়ে সজ্জিত আছে যা আপনার সরঞ্জামগুলির সমস্যাগুলি শ্যুট করতে সক্ষম হবে যাতে পারফরম্যান্সকে সর্বোত্তম করে তোলা যায় এবং ডাউনটাইমকে হ্রাস করা যায়।
সিটিসিকের কাছে আপনার সমস্ত খরচযোগ্য এবং বৈদ্যুতিক/যান্ত্রিক খুচরা যন্ত্রাংশের চাহিদা পূরণে ব্যাপক ক্ষমতা রয়েছে।
