পণ্যের বিবরণ:
প্রদান:
|
পণ্যের নাম: | HRC50~55 মিল ঘের গিয়ার | অবস্থা: | নতুন |
---|---|---|---|
টাইপ: | মিল ঘের গিয়ার | আবেদন: | পাথর এবং বাল্ক উপকরণ |
ওয়ারেন্টি: | 1 ২ মাস | Uasge: | বিল্ডিং উপকরণ, রাসায়নিক |
অ্যাপ্লিকেশন শিল্প: | সিমেন্ট প্ল্যান্ট, স্টিল মিল, কেমিক্যাল প্ল্যান্ট এবং ইনসিনারেটর | বন্দর: | কিংডাও, তিয়ানজিয়ান, সাংহাই |
লক্ষণীয় করা: | HRC50 বল মিল গিয়ার,100 মিমি বল মিল গিয়ার,15000 মিমি বল মিল গিয়ার |
HRC50~55 মিল ঘের গিয়ার ন্যূনতম ব্যাস 100 মিমি থেকে 15000 মিমি
1. একটি বড় CITICIC গিয়ার রিংয়ের প্রযুক্তিগত প্রয়োজনীয়তা
(1) পৃষ্ঠ শক্তকরণ চিকিত্সা স্বাভাবিক করার আগে pretreated হয়, কঠোরতা HB210 ~ 250 উচিত;যান্ত্রিক কর্মক্ষমতা চূড়ান্ত শক্তি Rb 690MPa, ফলন স্ট্রেস Rs 490MPa, প্রসারণ D5 11%, এলাকা W 25% হ্রাস, প্রভাব দৃঢ়তা Ak 30J;দাঁত আনয়ন কঠিন, কঠোরতা HRC50 ~ 55;কার্যকর কঠোর স্তর গভীরতা 3 ~ 5 মিমি।
(2) সামগ্রিক অতিস্বনক ত্রুটি সনাক্তকরণ, অভ্যন্তরীণ গুণমান দুটি প্রয়োজনীয়তা GB7233-87 মান প্রয়োজনীয়তা পূরণ করা উচিত;দাঁত এবং ফিললেট চৌম্বকীয় কণা পরিদর্শন, গুণমান দুটি প্রয়োজনীয়তা GB/T9444-88 মান পূরণ করা উচিত।
(3) মনে রাখবেন কাস্টিং R5 ~ R10 বৃত্তাকার নয়।
(4) উভয় প্রান্তে টুথ চেম্ফার এবং 1 45b.5) আড়াই রিং গিয়ারের দাঁতের প্রস্থ প্রতিটি রিংয়ের প্রান্ত বরাবর একটি পুরো রিং কাপলিং করে উচ্চ শক্তির বোল্ট দিয়ে তৈরি, দাঁতের পৃষ্ঠের সাথে মিলিত হতে হবে নীচে কেন্দ্র
2.মিল ঘের গিয়ারপ্রযুক্তিগত পরামিতি
আইটেম | অবকাঠামো বৈশিষ্ট্য | প্রক্রিয়াকরণ পরিমাপ | পরীক্ষার বিষয়বস্তু |
ঘের গিয়ার | (1) GS42CrMo4 অ্যালয় স্টিল (কর্পোরেট মালিকানা মান) HB 220~240 (2) আধা-গঠিত, Y-স্পোক (3) হেলিকাল (4) খাদ স্টিলের যুক্তিসঙ্গত সিলিং এবং সারিবদ্ধকরণ কাঠামো (কর্পোরেট মালিকানা মান) |
(1) বাইরের ইস্পাত পরিশোধন (আরএইচ আর্গন এবং ভ্যাকুয়াম চিকিত্সা) (2) মালিকানাধীন ঠান্ডা ছাঁচ ঝুলন্ত বালি প্রযুক্তি ঢালাই নিশ্চিত করতে, দাঁত ঘন (3) স্বাভাবিককরণ (মালিকানা প্রযুক্তি) দাঁত পৃষ্ঠের কঠোরতা নিশ্চিত করতে পরে (4) রুক্ষ hobbing, মুক্তির সময়, যৌথ পৃষ্ঠ মেরামত, তারপর সূক্ষ্ম রোল (5) মালিকানাধীন বাড়িতে তৈরি হব ফাইন হবিং |
(1) ঢালাই যান্ত্রিক বৈশিষ্ট্য এবং রাসায়নিক গঠন (অভ্যন্তরীণ মান) (2) সোনিক পরীক্ষার পরে রুক্ষ (3) আধা-সমাপ্তি, অতিস্বনক পরীক্ষা এবং চৌম্বকীয় কণা পরিদর্শনের পরে সমাপ্তি (4) দাঁত পৃষ্ঠের চৌম্বকীয় কণা পরিদর্শন, কঠোরতা পরীক্ষা (5) দাঁত সহনশীলতা পরীক্ষা (6) গিয়ারের আকারের নির্ভুলতা পরীক্ষা করার জন্য কারখানার সমাবেশ লোড পরীক্ষা |
3. বড় রিং গিয়ার উত্পাদন প্রক্রিয়া
(1) রুক্ষ
সিআইটিআইসি হেভি মেশিনারি কোং লিমিটেড দ্বারা ইস্পাত ঢালাই খালি প্রদান করা হয়। GB11352-89 স্ট্যান্ডার্ড দ্বারা পরিচালিত হেভি ফোরজিং প্ল্যান্ট ঢালাই প্রক্রিয়া, গলানো, ঢালাই, হিট বক্স, পরিষ্কার করা, ড্রেসিং কাস্টিং; অনুযায়ী মডেলিংয়ের প্রয়োজনীয়তা নির্দিষ্ট করে।ইস্পাত ফাঁকা জন্য অঙ্কন এবং প্রযুক্তিগত প্রয়োজনীয়তা দ্বারা পরিদর্শন এবং গ্রহণের সময়
চেক, JB/T6402-92 মান মেনে নেওয়ার পরে জারি করা
ডাউন পদ্ধতি।
(2) রুক্ষ
অঙ্কন এবং থাকার বাইরে ভাতা, প্রান্তিককরণ, সংযোগ, বৃত্তের ভিতরে এবং বাইরে উভয় প্রক্রিয়াকরণ, ফেস মিলিং, ড্রিলিং এবং অন্যান্য প্রক্রিয়াগুলিকে একত্রিত করে ক্রস করা হয়েছে।
(3) অন্বেষণ আঘাত
সামগ্রিক অতিস্বনক ত্রুটি সনাক্তকরণ, অভ্যন্তরীণ গুণমান GB7233-87 মানগুলির দুটি প্রয়োজনীয়তা পূরণ করা উচিত।
(4) প্রিট্রিটমেন্টকে স্বাভাবিক করা
আধা-রিং জোড়া স্বাভাবিককরণ এবং টেম্পারিং চিকিত্সা, পরবর্তী পৃষ্ঠ শক্ত করার জন্য একটি ভাল সংস্থা প্রদান করে;তাপ চিকিত্সার পরে অর্ধ রিং গিয়ার পরিদর্শনের অঙ্কন প্রেস বিকৃতি.
(5) মেশিনিং
প্রথম আড়াই রিং উচ্চ শক্তির বোল্ট দিয়ে তৈরি করা হয় যা রিংটিকে সামগ্রিকভাবে সংযুক্ত করে, সামগ্রিক প্রক্রিয়াটি একটি বৃত্ত Quannei ওয়াই দাঁত এবং উপরের এবং নীচের প্রান্ত অঙ্কন করে, এবং তারপর অঙ্কন এবং মিলিং প্রক্রিয়ার প্রয়োজনীয়তা মেশিন করে।
(6) প্রক্রিয়াকরণ চাপ নির্মূল
সামগ্রিক রিং চাপ দূর করতে annealed.
(7) সামগ্রিক রিং পৃষ্ঠ শক্ত করা
যদি অ্যালভিওলার দাঁত পৃষ্ঠ আবেশন কঠোরতা বরাবর, কঠোরতা HRC50 ~ 55, কার্যকর শক্ত স্তর গভীরতা 3 ~ 5 মিমি।
(8) চূড়ান্ত পরিদর্শন
প্রথমত, সনাক্তকরণ ফ্রিকোয়েন্সি quenching, টেম্পারিং রিং গিয়ার কগিংয়ের পরে কঠোরতা অঙ্কনের প্রয়োজনীয়তা পূরণ করে;দ্বিতীয়ত, ডিফরমেশন 3 মিমি হিসাবে সর্বাধিক বাইরের ব্যাস বৃহত্তর আকার D6944 কিনা তা সনাক্ত করতে, যোগ্যতা না হওয়া পর্যন্ত যান্ত্রিক সংশোধন প্রয়োজন;তৃতীয়ত, দাঁত এবং ফিললেট চৌম্বকীয় কণা পরিদর্শন, গুণমান দুটি প্রয়োজনীয়তা GB/T9444-88 মান প্রয়োজনীয়তা পূরণ করা উচিত;অবশেষে, চূড়ান্ত পরিদর্শনের জন্য অঙ্কন এবং প্রযুক্তিগত প্রয়োজনীয়তা অনুযায়ী।

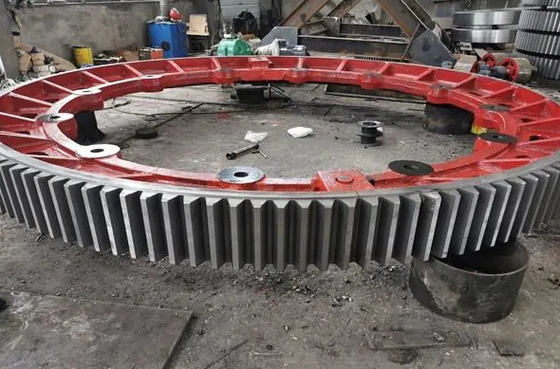

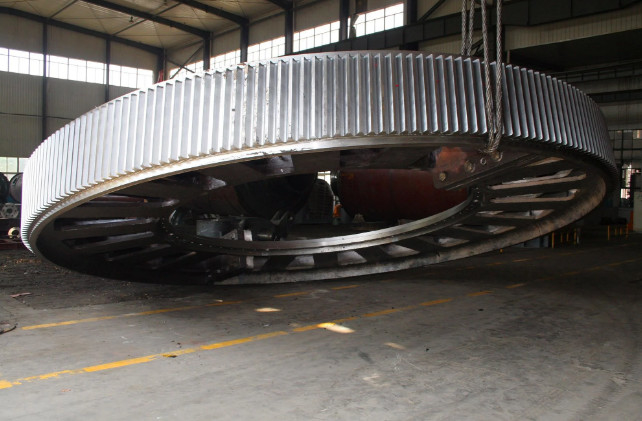

4.মিল ঘের গিয়ারছবির ব্যাখ্যা
