পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | HB210～250 মিল ঘের গিয়ার | অবস্থা: | নতুন |
|---|---|---|---|
| টাইপ: | মিল ঘের গিয়ার | আবেদন: | পাথর এবং বাল্ক উপকরণ |
| ওয়ারেন্টি: | 1 ২ মাস | Uasge: | বিল্ডিং উপকরণ, রাসায়নিক |
| অ্যাপ্লিকেশন শিল্প: | সিমেন্ট প্ল্যান্ট, স্টিল মিল, কেমিক্যাল প্ল্যান্ট এবং ইনসিনারেটর | বন্দর: | কিংডাও, তিয়ানজিয়ান, সাংহাই |
| লক্ষণীয় করা: | HB210 মিল ঘের গিয়ার,HB250 মিল ঘের গিয়ার,HB210 ভাটা ঘের গিয়ার |
||
HB210～250 মিল ঘের গিয়ার উচ্চ শক্তি উচ্চ কঠোরতা উচ্চ প্রতিরোধের খাদ ইস্পাত
1. ঘের গিয়ারের প্রাথমিক ভূমিকা
Girth Gears স্পঞ্জ আয়রন প্ল্যান্ট, ইস্পাত ও সিমেন্ট শিল্প, খনি শিল্প, বায়ুকলের পাশাপাশি অন্যান্য শিল্প খাতে সহ বিভিন্ন শিল্প খাতে ব্যাপক প্রয়োগের প্রস্তাব দেয়।এগুলি 10 মডিউল থেকে 70 মডিউলের মডিউল পরিসরে এবং 100 মিমি থেকে 15000 মিমি পর্যন্ত ন্যূনতম ব্যাসের মধ্যে উপলব্ধ করা হয়েছে।আরও, এইগুলির সর্বাধিক ওজন 70 MT একক টুকরা।এখানে শক্ত এবং গ্রাউন্ড গিয়ার বক্স/গিয়ারের পরিসরের মধ্যে রয়েছে ওয়ার্ম গিয়ার বক্স, হেলিকাল/ডাবল হেলিকাল গিয়ার/গিয়ারবক্স, হেলিকাল-বেভেল গিয়ারবক্স, প্ল্যানেটারি গিয়ারবক্স এবং অন্যান্য। বিশ্বজুড়ে 1000 টিরও বেশি ঘের গিয়ার বিক্রি হয় CITIC supplier. সিমেন্ট এবং খনিজ শিল্পে।
2.ZTIC গিয়ার কাটিং মেশিন অন্তর্ভুক্ত
Ø16m CNC হবিং মেশিন
Ø12m গিয়ার কাটিং মেশিন (সুইজারল্যান্ড)
Ø10m হবিং মেশিন (জার্মানি)
Ø4m CNC হাই স্পিড হবিং মেশিন (জার্মানি)
Ø1.6m অনুভূমিক CHC হবিং মেশিন (জার্মানি)
Ø5m CNC প্রোফাইল গিয়ার গ্রাইন্ডিং মেশিন (জার্মানি)
Ø2.8m CNC প্রোফাইল গিয়ার গ্রাইন্ডিং মেশিন (জার্মানি)
Ø1.25m CNC প্রোফাইল গিয়ার গ্রাইন্ডিং মেশিন (জার্মানি)
Ø1m CNC প্রোফাইল গিয়ার গ্রাইন্ডিং মেশিন (জার্মানি)
Ø0.8m CNC প্রোফাইল গিয়ার গ্রাইন্ডিং মেশিন (জার্মানি)
3. ঘের গিয়ারের মৌলিক উপাদান
(1) নমনীয় (নোডুলার) ঢালাই লোহা
বানোয়াট গিয়ারগুলি অতীতে আরও সাধারণ হয়ে উঠেছে এবং নকল ইস্পাত গিয়ার রিম উপকরণ এবং ইলেক্ট্রো ওয়েল্ড বডি স্ট্রাকচার দিয়ে তৈরি করা হয়।রিংগুলি উচ্চ প্রতিরোধের খাদ স্টিলের সম্পূর্ণ ব্লক থেকে তৈরি করা হয়।রিংটির রুক্ষ যন্ত্রের পরে, যান্ত্রিক বৈশিষ্ট্য এবং সেইজন্য এর প্রাসঙ্গিক কার্যকারিতা উন্নত করার জন্য আমরা কঠোর এবং টেম্পারিং তাপ চিকিত্সা করি।
(2) বানোয়াট ঘের গিয়ারের সুবিধা
নকল উপাদান কাঠামো অন্তর্ভুক্তির ঝুঁকি বাদ দেয় এবং ছিদ্র, মাইক্রো-সঙ্কোচন, পিনহোল, তাপীয় ফাটল, বালি এবং স্ল্যাগ অন্তর্ভুক্তির মতো কাঠামোগত ত্রুটিগুলি এড়ায়।ফলস্বরূপ, মূল কাঠামোর পুনরুদ্ধারমূলক ঢালাই, দাঁতের এলাকা গ্রাইন্ডিং, ইত্যাদির কোন প্রয়োজন নেই। উৎপাদন পদ্ধতিতে প্যাটার্ন এবং রাইজারের প্রয়োজন নেই।অন্তর্নিহিত কাঠামোর (যেমন জাল, ক্লিট) জন্য ব্যবহৃত উপাদানের তুলনায় রিম উপাদানটির কঠোরতা এবং শক্তি বেশি।এই বৈশিষ্ট্যগুলি ডেলিভারির সময় এবং খরচ কমিয়ে দেবে।প্রসেস ম্যানুফ্যাকচারিং দ্রুত ডেলিভারি নিশ্চিত করে।
(৩) বাহ্যিক দাঁত
সর্বোচ্চ ব্যাস: 16000 মিমি
দাঁতযুক্ত মুখের প্রস্থ: 1700 মিমি
সর্বাধিক মডিউল: হব দ্বারা 45
সর্বোচ্চ মডিউল: 65 গিয়ার ফিনিশিং কাটার
(4) অভ্যন্তরীণ দাঁত
সর্বোচ্চ ব্যাস: 6500 মিমি
সর্বাধিক মডিউল: 25.4
দাঁতযুক্ত মুখের প্রস্থ: 400 মিমি
(5) পিনিয়ন
ZTIC গিয়ার উল্লেখযোগ্য সংস্থানগুলিতে বিনিয়োগ করেছে এবং পিনিয়নগুলির সাথে অনেক উদ্ভাবন অর্জন করেছে৷পিনিয়ন এবং গিয়ারের মধ্যে উপাদান, কঠোরতা এবং সমাপ্তির সঠিক সংমিশ্রণ ইনস্টল করা সরঞ্জামের দীর্ঘ জীবনের জন্য অত্যন্ত গুরুত্বপূর্ণ।পরিস্থিতি যতই অনন্য হোক না কেন আমরা প্রতিটি গ্রাহকের প্রয়োজনের সাথে মেলে পিনিয়নগুলি ডিজাইন এবং তৈরি করি।
4. গুণমান নিশ্চিত নথি
নিম্নোক্ত প্রতিবেদনগুলি গুণমান নিশ্চিতকরণে জমা দিতে হবে:
করসায়ন রিপোর্ট
খ.শারীরিক রিপোর্ট
গ.তাপ চিকিত্সার নথি
CITIC HMC Q/HM 973.2-2007 স্পেসিফিকেশন গ্রাইন্ডিং মিলের জন্য স্টিল কাস্টিংয়ের জন্য
dঅতিস্বনক পরিদর্শন রিপোর্ট (মেরামতের আগে এবং পরে)
eচৌম্বকীয় কণা পরিদর্শন প্রতিবেদন (মেরামতের আগে এবং পরে)
চমাত্রিক প্রতিবেদন
gঢালাই মেরামতের মানচিত্র
জ.ঢালাই পদ্ধতি এবং পদ্ধতির যোগ্যতা রেকর্ড
iওয়েল্ডার যোগ্যতা
jননডেস্ট্রাকটিভ টেস্টিং ইন্সপেক্টর যোগ্যতা
5. মিল ঘের গিয়ার প্রযুক্তিগত পরামিতি
| আইটেম | অবকাঠামো বৈশিষ্ট্য | প্রক্রিয়াকরণ পরিমাপ | পরীক্ষার বিষয়বস্তু |
| ঘের গিয়ার | (1) GS42CrMo4 অ্যালয় স্টিল (কর্পোরেট মালিকানা মান) HB 220~240 (2) আধা-গঠিত, Y-স্পোক (3) হেলিকাল (4) খাদ স্টিলের যুক্তিসঙ্গত সিলিং এবং সারিবদ্ধকরণ কাঠামো (কর্পোরেট মালিকানা মান) |
(1) বাইরের ইস্পাত পরিশোধন (আরএইচ আর্গন এবং ভ্যাকুয়াম চিকিত্সা) (2) মালিকানাধীন ঠান্ডা ছাঁচ ঝুলন্ত বালি প্রযুক্তি ঢালাই নিশ্চিত করতে, দাঁত ঘন (3) স্বাভাবিককরণ (মালিকানা প্রযুক্তি) দাঁত পৃষ্ঠের কঠোরতা নিশ্চিত করতে পরে (4) রুক্ষ hobbing, মুক্তির সময়, যৌথ পৃষ্ঠ মেরামত, তারপর সূক্ষ্ম রোল (5) মালিকানাধীন বাড়িতে তৈরি হব ফাইন হবিং |
(1) ঢালাই যান্ত্রিক বৈশিষ্ট্য এবং রাসায়নিক গঠন (অভ্যন্তরীণ মান) (2) সোনিক পরীক্ষার পরে রুক্ষ (3) আধা-সমাপ্তি, অতিস্বনক পরীক্ষা এবং চৌম্বকীয় কণা পরিদর্শনের পরে সমাপ্তি (4) দাঁত পৃষ্ঠের চৌম্বকীয় কণা পরিদর্শন, কঠোরতা পরীক্ষা (5) দাঁত সহনশীলতা পরীক্ষা (6) গিয়ারের আকারের নির্ভুলতা পরীক্ষা করার জন্য কারখানার সমাবেশ লোড পরীক্ষা |

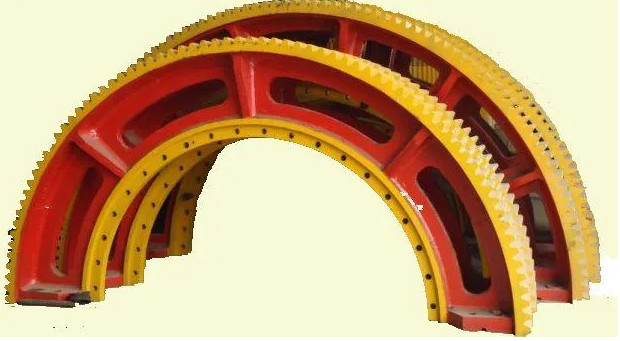

6. মিল ঘের গিয়ার ছবির ব্যাখ্যা
