পণ্যের বিবরণ:
প্রদান:
|
| NAME: | ঘের গিয়ার, গিয়ার | কঠোরতা (HB): | 210~250 |
|---|---|---|---|
| উপযুক্ত শিল্প: | সিমেন্ট, বৈদ্যুতিক শক্তি, ধাতুবিদ্যা, রাসায়নিক | শ্রেণীবিভাগ: | মিল ঘের গিয়ার |
| তৈরির পদ্ধতি: | ফাঁকা, রুক্ষ মেশিনিং, এজেন্ট আঘাত, স্বাভাবিককরণ pretreatment | SPEC: | কাস্টমাইজেশন |
| ওয়ারেন্টি: | 1 ২ মাস | অগ্রিম: | উচ্চ বহন ক্ষমতা এবং মসৃণ অপারেশন |
| লক্ষণীয় করা: | খালি মিল ঘের গিয়ার,রুক্ষ মেশিনিং মিল ঘের গিয়ার,কাস্টমাইজেশন মিল ঘের গিয়ার |
||
বড় ভাটা ঘের গিয়ার রিং মিল ঘের গিয়ার এবং মিল পিনিয়ন গিয়ার
1. বড় গিয়ার রিং প্রযুক্তিগত প্রয়োজনীয়তামিল ঘের গিয়ার জন্য
(1) নিভানোর আগে পৃষ্ঠের প্রিট্রিটমেন্ট স্বাভাবিক করা হয়, এবং কঠোরতা HB210~250 হওয়া উচিত;যান্ত্রিক বৈশিষ্ট্যগুলি হল শক্তি সীমা Rb690MPa, ফলনের সীমা Rs490MPa, প্রসারণ d511%, এলাকা হ্রাস w25%, প্রভাব শক্ততা মান Ak30J।দাঁত আনয়ন শক্ত হওয়া, HRC50 এর কঠোরতা~55;কার্যকরী শক্ত করার গভীরতা 3 ~ 5 মিমি।
(2) অতিস্বনক পরিদর্শন সম্পূর্ণভাবে সম্পন্ন করা হবে, এবং অভ্যন্তরীণ গুণমান GB7233-87 স্ট্যান্ডার্ডে নির্ধারিত সেকেন্ডারি প্রয়োজনীয়তা পূরণ করবে;গিয়ার দাঁত এবং ট্রানজিশন ফিললেট চৌম্বকীয় কণা পরিদর্শন, গুণমান GB/T9444-88 মান প্রয়োজনীয়তা পূরণ করা উচিত।
(3) আনকাস্ট গোলাকার কোণগুলি R5~R10৷
(4) দাঁতের প্রস্থ বরাবর উভয় প্রান্ত এবং প্রান্তের চ্যামফারিং।দুটি অর্ধেক গিয়ার রিং দ্বারা বিগ গিয়ার রিং একটি সম্পূর্ণ গিয়ার রিং মধ্যে উচ্চ শক্তি bolts সঙ্গে সংযুক্ত, জয়েন্ট পৃষ্ঠ দাঁত নীচের মাঝখানে হতে হবে.

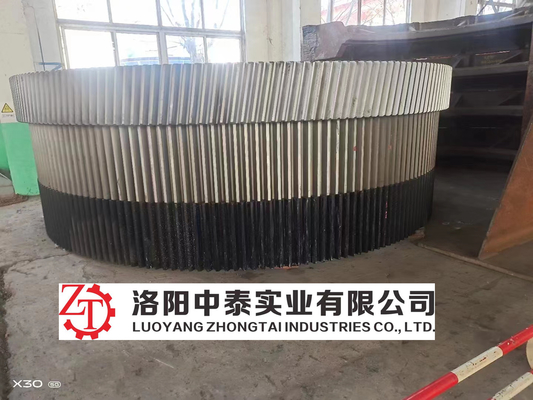

বড় ভাটা / মিল ঘের গিয়ার
2. বড় রিং পণ্য পরামিতিমিল ঘের গিয়ার জন্য
| বড় গিয়ার রিং |
⑴GS42CrMo4 খাদ ঢালাই ইস্পাত (এন্টারপ্রাইজ স্ট্যান্ডার্ড) HB 220 ~ 240 অর্ধেক গঠন, Y টাইপ প্লেট। (3) তির্যক দাঁত। (4) যুক্তিসঙ্গত sealing এবং প্রান্তিককরণ গঠন. |
⑴ গলিত ইস্পাত চুল্লির বাইরে পরিশোধন (আর্গন ব্লোয়িং এবং আরএইচ ভ্যাকুয়াম ট্রিটমেন্ট)। (2) ঢালাই এবং দাঁতের ঘনত্ব নিশ্চিত করার জন্য বিশেষ ঠান্ডা ছাঁচ বালি ঝুলন্ত প্রযুক্তি গৃহীত হয়। (3) দাঁতের পৃষ্ঠের কঠোরতা নিশ্চিত করতে চিকিত্সার (মালিকানা প্রযুক্তি) স্বাভাবিককরণ। (4) রুক্ষ hobbing পরে, বার্ধক্য মুক্তি, জয়েন্ট পৃষ্ঠ মেরামত, এবং তারপর সূক্ষ্ম ঘূর্ণায়মান ⑸ ঘরে তৈরি হব স্পষ্টতা হবিং। |
⑴ যান্ত্রিক বৈশিষ্ট্য এবং ঢালাই খালির রাসায়নিক গঠন (অভ্যন্তরীণ নিয়ন্ত্রণ মান)। (2) রুক্ষ মেশিনিং পরে অতিস্বনক ফাটল সনাক্তকরণ. ⑶ অর্ধেক সমাপ্তি, অতিস্বনক পরিদর্শন এবং চৌম্বকীয় কণা পরিদর্শন সমাপ্তি। (4) দাঁত পৃষ্ঠের চৌম্বকীয় কণা পরিদর্শন, কঠোরতা পরিদর্শন। ⑸ দাঁত প্রোফাইলের সহনশীলতা পরীক্ষা করুন। ⑹ ডেলিভারির আগে সাধারণ সমাবেশের নো-লোড পরীক্ষা, বড় এবং ছোট গিয়ারের মেশিং নির্ভুলতা পরীক্ষা করুন। |

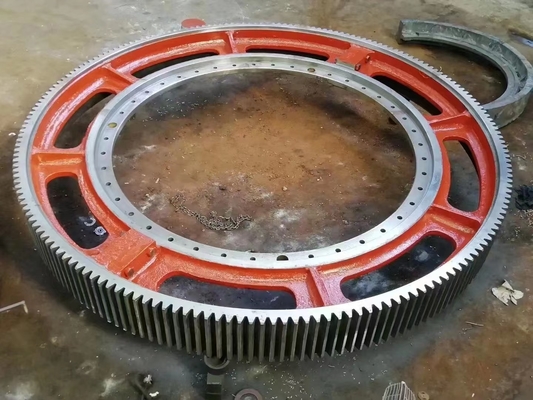

বড় ভাটা / মিল ঘের গিয়ার
3. বড় দাঁত রিং উত্পাদন প্রক্রিয়ামিল ঘের গিয়ার জন্য
(1) ফাঁকা
CITIC Heavy Industry Machinery Co., LTD এর ভারী ঢালাই এবং ফোরজিং প্ল্যান্ট দ্বারা ইস্পাত ঢালাই ফাঁকা প্রদান করা হয়।এটি gb11352-89 মান অনুযায়ী প্রয়োগ করা হয়।ঢালাই প্রক্রিয়া প্রয়োজনীয়তা অনুযায়ী ছাঁচনির্মাণ, গন্ধ, ঢালা, বক্স বীট, পরিষ্কার এবং ড্রেসিং ঢালাই;পরিদর্শন এবং গ্রহণের সময়, ঢালাই ইস্পাত ফাঁকা অঙ্কন এবং প্রযুক্তিগত প্রয়োজনীয়তা অনুযায়ী পরীক্ষা করা হবে, এবং JB/T6402-92 মান অনুযায়ী গ্রহণযোগ্যতা পাস করার পরে প্রক্রিয়াটি নিচে রাখা হবে।
(2) রুক্ষ যন্ত্র
ড্রয়িংয়ের প্রয়োজনীয়তা অনুসারে লাইন আঁকুন এবং প্রক্রিয়াকরণ ভাতা, প্রান্তিককরণ, সংযোগ, প্রক্রিয়াকরণ অভ্যন্তরীণ এবং বাইরের বৃত্ত, মিলিং যৌথ পৃষ্ঠ, তুরপুন এবং অন্যান্য প্রক্রিয়াগুলি আলাদা করুন।
(3) এজেন্ট আঘাত
অতিস্বনক পরিদর্শন সম্পূর্ণভাবে সম্পন্ন করা হবে, এবং অভ্যন্তরীণ গুণমানটি GB7233-87 মানের সেকেন্ডারি প্রয়োজনীয়তা পূরণ করবে।
(4) প্রিট্রিটমেন্টকে স্বাভাবিক করা
অর্ধেক রিংকে স্বাভাবিক করা হয় এবং জোড়ায় টেম্পার করা হয় যাতে পরবর্তী পৃষ্ঠ নিবারণের জন্য ভাল মাইক্রোস্ট্রাকচার পাওয়া যায়।এবং অঙ্কনগুলির প্রয়োজনীয়তা অনুসারে তাপ চিকিত্সার পরে অর্ধেক গিয়ার রিংয়ের বিকৃতি পরীক্ষা করতে হবে।
বড় ভাটা / মিল ঘের গিয়ার
4. বড় রিং গিয়ার কেস ভূমিকা
(1) চীনের বৃহত্তম মডুলাস সহ গিয়ার রিং -- গিয়ার রিংটি Zhongshi Heavy Machinery Co., LTD. দ্বারা তৈরি করা হয়েছে, যার বাইরের বৃত্তের ব্যাস 6.39 মিটার এবং গিয়ারের হবিং মডুলাস 45 এ পৌঁছেছে, যা চীনে সর্বোচ্চ।
চীনের সবচেয়ে বড় ব্যাসের রিং গিয়ার - 7ই আগস্ট, 2011-এ, CITIC হেভি ইন্ডাস্ট্রিজ দ্বারা ডিজাইন করা এবং তৈরি করা বৃহত্তম ব্যাসের রিং গিয়ারটি পুনঃসংযোজন বিভাগ দ্বারা সমাপ্ত করা হয়েছিল এবং এটি সমাবেশ লাইন থেকে রোল অফ হতে চলেছে৷রিংটি, যার ব্যাস প্রায় 11 মিটার এবং ওজন 70 টনেরও বেশি এবং এর লেভেল 7 নির্ভুলতা রয়েছে, এটি চায়না ন্যাশনাল গোল্ড গ্রুপ কর্পোরেশনের জন্য সিটিক হেভি ইন্ডাস্ট্রিজ তৈরি করেছে।
পরীক্ষার মাধ্যমে, গিয়ার রিংয়ের সমস্ত পরামিতির নির্ভুলতা নকশা এবং প্রক্রিয়ার প্রয়োজনীয়তা পূরণ করে।রিং গিয়ারের সফল উত্পাদন হল ঝোংক্সিন হেভি ইন্ডাস্ট্রির একটি নেতৃস্থানীয় দেশীয় এবং আন্তর্জাতিকভাবে বিখ্যাত আধুনিক এন্টারপ্রাইজ তৈরির প্রক্রিয়ার আরেকটি মাস্টারপিস, যা পরবর্তী ধাপে বৃহত্তর ব্যাসের রিং গিয়ার তৈরির জন্য ঝোংক্সিন ভারী শিল্পের জন্য একটি শক্ত ভিত্তি স্থাপন করে।
বড় ভাটা / মিল ঘের গিয়ার
