পণ্যের বিবরণ:
প্রদান:
|
| নাম: | ডুবন্ত উইঞ্চ | প্রকার: | JZ-10/800 |
|---|---|---|---|
| গঠন: | বাহক পদ্ধতি | ব্র্যান্ড: | জেডটিআইসি |
| দড়ি ক্ষমতা: | 800 মি | শ্রেণিবিন্যাস: | উত্তোলন মেশিন বহন |
| ওয়ারেন্টি: | 1 ২ মাস | রঙ: | কাস্টম |
| লক্ষণীয় করা: | ডুবন্ত উইঞ্চ সহজ বিচ্ছিন্ন করা,সহজ হ্যান্ডলিং ডুবা উইঞ্চ,কনভেয়ার সিস্টেম ডুবানো উইঞ্চ |
||

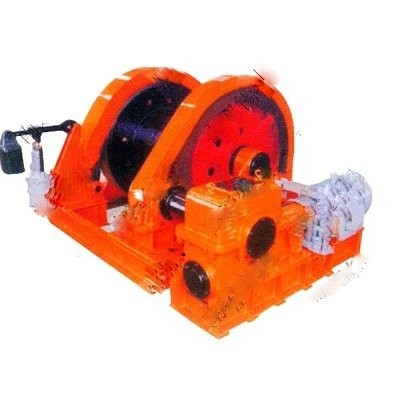

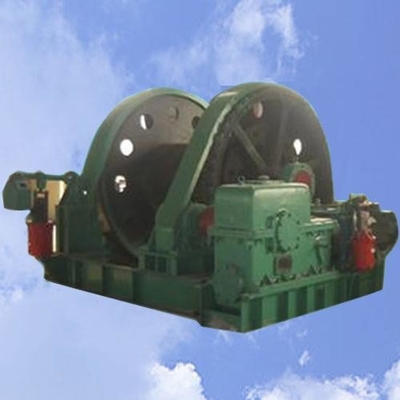

সহজ disassembly এবং হ্যান্ডলিং কনভেয়িং উত্তোলন মেশিন সহ ডুবন্ত উইঞ্চ
1.গউত্তোলন মেশিন onveyingডুবন্ত উইঞ্চ প্যারামিটার:
| মডেল |
তারের দড়ির সর্বোচ্চ স্ট্যাটিক টান (কেএন) |
দড়ির ক্ষমতা (M) |
তারের দড়ি গতি (মি/মিনিট) | তারের দড়ি ব্যাস (মিমি) | মোটর | মাত্রা (L*W*H)(মিমি) |
ওজন (কেজি) |
||
| দ্রুত | ধীর | শক্তি (কিলোওয়াট) |
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ (V) |
||||||
| জেজেড-৫/৪০০ | 50 | 400 | 6 | 3 | 23 | 11 | 380 | 2375×1970×1340 | 3140 |
| JZ-10/600 | 100 | 600 | 6 | 3 | 31 | 22 | 380 | 3037×2570×1770 | 6250 |
| JZ-10/800 | 100 | 800 | 6 | 3 | 31 | 22 | 380 | 3342×2906×1825 | 6500 |
| JZ-16/800 | 160 | 800 | 6 | 3 | 40 | 30 | 380 | 3358×3200×2240 | 11480 |
| JZ-16/1000 | 160 | 1000 | 6 | 3 | 40 | 37 | 380 | 3508×3200×2240 | 11700 |
| JZ-25/1300 | 250 | 1300 | 6 | 3 | 52 | 45 | 380 | 3827×2623×2500 | 14678 |
| JZ-40/1300 | 400 | 1300 | 6 | 3 | 65 | 75 | 380 | 4596×4218×2975 | 25000 |
2. ডুবন্ত উইঞ্চের গঠন ওভারভিউগউত্তোলন মেশিন onveying
এই সিরিজের উইঞ্চের গঠন হল উইন্ডিং টাইপ, যা প্রধানত স্পিন্ডল ডিভাইস, রিডুসার, ব্রেক হুইল সহ ইলাস্টিক কাপলিং, ওয়ার্কিং ব্রেক, সেফটি ব্রেক, ফ্রেম, মোটর এবং অন্যান্য অংশ নিয়ে গঠিত।
(1) টাকু ডিভাইস
স্পিন্ডল ডিভাইসের মধ্যে রয়েছে: স্পিন্ডল, গিয়ার, ড্রাম, ব্রেক হুইল, বিয়ারিং সিট এবং বিয়ারিং ইত্যাদি। ড্রামটি তামার হাতা এবং বোল্ট দ্বারা গিয়ার এবং ব্রেক চাকার সাথে সংযুক্ত থাকে এবং গিয়ারটি চাবি দ্বারা মূল শ্যাফ্টের সাথে সংযুক্ত থাকে। , তাই প্রধান শ্যাফ্ট শুধুমাত্র ড্রামের সাথে ঘোরে এবং টর্ক স্থানান্তর করে না।তারের দড়ির প্রস্থান দিক উপরে।
(2) হ্রাসকারী
Reducer হল গোলাকার কীট গিয়ার পেয়ার ডিলেরেশন, প্লাস একটি পরিবর্তন গিয়ার ব্যবহার।গিয়ার পরিবর্তন হ্যান্ডেলের দ্রুত এবং ধীর অবস্থান পরিবর্তন করুন, যা দ্রুত এবং ধীর দুটি গতি পরিবর্তন করতে পারে।ডাবল-ব্যারেল 10-টন উইঞ্চে ডিফারেনশিয়াল সিস্টেমের একটি সেট রয়েছে, ডিফারেনশিয়াল হ্যান্ডেলটি স্ট্রেইট-থ্রু পজিশনে স্থাপন করা হয়েছে, রিডুসারের আউটপুট শ্যাফ্টের দুটি গিয়ারের গতি অভিন্ন;ডিফারেনশিয়াল হ্যান্ডেল ডিফারেনশিয়াল অবস্থানে স্থাপন করা হলে, দুটি গিয়ার আপেক্ষিক ঘূর্ণন, অর্থাৎ, ডিফারেনশিয়াল অ্যাকশন তৈরি করতে পারে।
(3) কাজের ব্রেক
টাইল টাইপ ব্রেক ব্যবহার করে কাজ করা ব্রেক, মোটর শুরু করুন, ব্রেকটি আলগা করতে ইলেক্ট্রো-হাইড্রলিক অ্যাকুয়েটর, মোটর বন্ধ করুন স্প্রিং ফোর্স ব্রেক।
(4) নিরাপত্তা ব্রেক
টাইল ভাসমান টাইপের জন্য সম্পূর্ণ ব্রেক, ব্রেক করার জন্য হাতুড়ির ওজন দ্বারা, ইলেক্ট্রোহাইড্রোলিক অ্যাকুয়েটর লুজ ব্রেক।
3. ভাঁজ উইঞ্চ তৈলাক্তকরণডুবন্ত উইঞ্চেরগউত্তোলন মেশিন onveying
(1) রিডুসারকে শীতকালীন HL-20 গিয়ার তেল বা HG-24 স্যাচুরেটেড সিলিন্ডার তেল দিয়ে লুব্রিকেট করা হবে এবং এর তেলের পৃষ্ঠটি নিশ্চিত করবে যে কীটটি সম্পূর্ণরূপে তেলে নিমজ্জিত হয়েছে।তেল পরিবর্তন করতে বছরে একবার রিডুসার ব্যবহার করা হয়।
(2) স্পিন্ডেলের ভারবহন এবং রিডুসারের আউটপুট শ্যাফ্টের প্রান্তের ভারবহন নিয়মিতভাবে প্রতিস্থাপন করা উচিত বা নং 4 ক্যালসিয়াম-ভিত্তিক গ্রীস দিয়ে পরিপূরক করা উচিত এবং প্রতি দুই বছরে একবার তেল পরিবর্তন করা উচিত।
(3) প্রতিটি শুরুর আগে খোলা গিয়ারে লুব্রিকেটিং তেল যোগ করা উচিত।
(4) লুব্রিকেট করা বাকি অংশগুলি প্রতিটি শুরুর আগে লুব্রিকেট করা উচিত, বিশেষ করে রিডুসারের আউটপুট শ্যাফ্টে দুটি গিয়ারের মধ্যে থ্রাস্ট রিং এবং চলমান গিয়ারের শ্যাফ্ট হাতা লুব্রিকেট করা উচিত।
