পণ্যের বিবরণ:
প্রদান:
|
| শর্ত: | নতুন | পণ্যের নাম: | পিনিয়ন গিয়ারস |
|---|---|---|---|
| উপাদান: | ইস্পাত, ঢালাই লোহা, পিতল | ব্যাসার্ধ: | কাস্টমাইজড |
| চাপ কোণ: | 15° - 25° | গুণমান: | টপ হাই |
| গ্যারান্টি: | ১ বছর | ডেলিভারি সময়: | ২-৩ মাস |
| লক্ষণীয় করা: | গিয়ার রিডাক্টর গিয়ারবক্স পিনিয়ন গিয়ার,কাস্টমাইজড পিনিওন গিয়ার,উচ্চ নির্ভুলতা সিএনসি যন্ত্রপাতি পিনিয়ন গিয়ার |
||

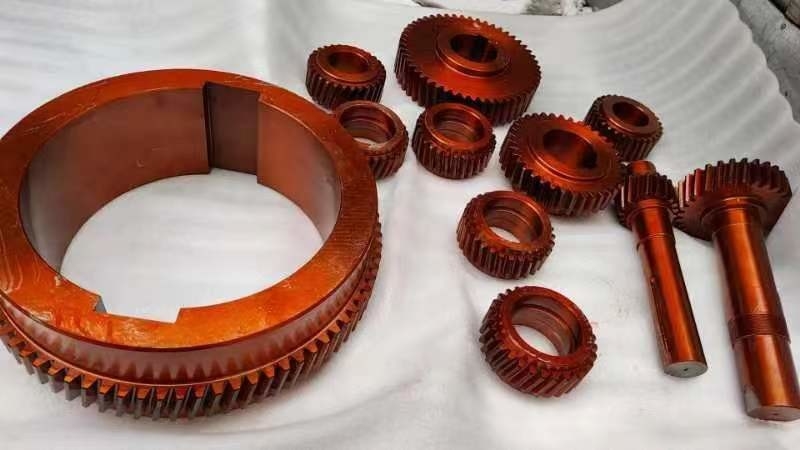

কাস্টমাইজড উচ্চ নির্ভুলতা সিএনসি মেশিনিং পার্টস গিয়ার রিডাক্টর গিয়ারবক্স পিনিওন গিয়ার
1.রিডাক্টর পিনিয়নউপস্থাপনা:
ইনপুট স্পিড এবং টর্ক হ্রাস করার জন্য বিভিন্ন ধরণের পিনিয়নের সংমিশ্রণের মাধ্যমে হ্রাসকারী পিনিয়ন হ্রাসকারী ট্রান্সমিশন উপাদানগুলির মধ্যে একটি।
কাস্টমাইজড উচ্চ নির্ভুলতা সিএনসি মেশিনিং পার্টস গিয়ার রিডাক্টর গিয়ারবক্স পিনিওন গিয়ার
2.রিডাক্টর পিনিয়নপ্রকারঃ
নিম্নলিখিতগুলি হ্রাসকারী পিনিয়নের সাধারণ প্রকারঃ
(1) সোজা পিনিয়নঃ র্যাক এবং পিনিয়ন অক্ষের সমান্তরাল, এবং দাঁতের পৃষ্ঠটি রৈখিক, যা উচ্চ-গতির বিলম্ব ট্রান্সমিশনের জন্য উপযুক্ত।
(2) হেলিক্যাল পিনিয়নঃ র্যাক এবং পিনিয়ন অক্ষের সাথে একটি নির্দিষ্ট কোণে রয়েছে, দাঁতের পৃষ্ঠটি তির্যক, এবং এটি মসৃণ ট্রান্সমিশন বৈশিষ্ট্য রয়েছে,যা কম গোলমাল এবং উচ্চ কম্পনের প্রয়োজনীয়তা সহ অ্যাপ্লিকেশনের জন্য উপযুক্ত.
(3) শঙ্কুযুক্ত পিনিয়নঃ পিনিয়ন র্যাক এবং অক্ষ একটি বিন্দুতে ছেদ করে, দাঁতের পৃষ্ঠটি শঙ্কুযুক্ত আকৃতির, ঘূর্ণন অক্ষটি প্রেরণের জন্য উপযুক্ত নয়।
কাস্টমাইজড উচ্চ নির্ভুলতা সিএনসি মেশিনিং পার্টস গিয়ার রিডাক্টর গিয়ারবক্স পিনিওন গিয়ার
3.রিডাক্টরপিনিয়নের উপাদানঃ
রেডুসার পিনিয়নের সাধারণভাবে ব্যবহৃত উপকরণগুলি হলঃ
(1) ইস্পাতঃ উচ্চ শক্তি, কঠোরতা এবং পরিধান প্রতিরোধের, উচ্চ লোড এবং উচ্চ গতির ট্রান্সমিশন সিস্টেমের জন্য উপযুক্ত।
20CrMnTi (চীন মান), 8620 (মার্কিন মান)
40Cr (চীন মান), 5140 (মার্কিন মান)
42CrMo (চীনা স্ট্যান্ডার্ড), 4140 (আমেরিকান স্ট্যান্ডার্ড)
(2) কাস্ট আয়রনঃ উচ্চ প্রভাব প্রতিরোধের এবং শব্দ শোষণ ক্ষমতা, কম গতি এবং মাঝারি লোড অ্যাপ্লিকেশন জন্য উপযুক্ত।
HT200 (চীন মান), FC200 (জাপান মান)
HT250 (চীন মান), FC250 (জাপান মান)
(3) ব্রাসঃ ভাল জারা প্রতিরোধের এবং কম শব্দ বৈশিষ্ট্য, উচ্চ নির্ভুলতা এবং কম গতির ট্রান্সমিশন সিস্টেমের জন্য উপযুক্ত।
H62 (চীন মান), C28000 (মার্কিন মান)
H68 (চীন মান), C26200 (মার্কিন মান)
কাস্টমাইজড উচ্চ নির্ভুলতা সিএনসি মেশিনিং পার্টস গিয়ার রিডাক্টর গিয়ারবক্স পিনিওন গিয়ার
4.রিডাক্টরপিনিওন প্যারামিটার টেবিলঃ
নিম্নলিখিতগুলি সঠিক পিনিয়নের নকশা এবং নির্বাচন করার জন্য সাধারণ পিনিয়নের পরামিতিগুলির সংখ্যাসূচক পরিসীমাঃ
| প্যারামিটার | বর্ণনা | রেফারেন্স মান |
| মডিউল | রাক এবং পিনিয়নের আকারের পরামিতি | 1.0 মিমি - 2.0 মিমি |
| দাঁতের সংখ্যা | পিনিয়নের দাঁতের সংখ্যা | ১৫-৩০ |
| চাপ কোণ | চাপ কোণ যেখানে গিয়ার চালু হয় | ১৫° - ২৫° |
| দাঁতের প্রস্থ | পিনিয়ন র্যাকের প্রস্থ | ১০ মিমি - ১৫ মিমি |
| স্বাভাবিক স্থানচ্যুতি | একটি গিয়ার চালু অবস্থায় অক্ষীয় গতির পরিমাণ | 0.1 মিমি - 0.5 মিমি |
| স্পাইরাল এঙ্গেল | বেভেল পিনিয়নের কোণ | ২০° - ৪০° |
| কঠোরতা | পিনিয়নের পৃষ্ঠের কঠোরতা | HRC 40 - HRC 50 |
| দাঁতের পৃষ্ঠের রুক্ষতা | পিনিয়নের দাঁতের পৃষ্ঠের রুক্ষতা | রা ১.২ মাইক্রোম - রা ২.০ মাইক্রোম |
প্রকৃত প্রয়োজনীয়তা এবং নকশা মান অনুযায়ী পরামিতি পরিসীমা মধ্যে উপযুক্ত মান নির্বাচন করে,ট্রান্সমিশন দক্ষতা এবং রিডাক্টর পিনিয়নের নির্ভরযোগ্যতা নিশ্চিত করা যায়.
কাস্টমাইজড উচ্চ নির্ভুলতা সিএনসি মেশিনিং পার্টস গিয়ার রিডাক্টর গিয়ারবক্স পিনিওন গিয়ার
5সংক্ষিপ্তসার:
হ্রাসকারী পিনিয়ন হ্রাসকারকের গুরুত্বপূর্ণ ট্রান্সমিশন উপাদানগুলির মধ্যে একটি হিসাবে, সোজা পিনিয়ন, হেলিকাল পিনিয়ন এবং কোভেল পিনিয়ন সহ অনেক ধরণের মধ্যে থেকে বেছে নেওয়া যায়।অ্যাপ্লিকেশনের প্রয়োজনীয়তা অনুযায়ী, পিনিয়নটি প্রয়োজনীয় শক্তি, পরিধান প্রতিরোধের এবং গোলমাল নিয়ন্ত্রণের জন্য ইস্পাত, কাস্ট আয়রন বা ব্রোঞ্জের মতো বিভিন্ন উপকরণ থেকে নির্বাচন করা যেতে পারে।প্যারামিটার টেবিলের সংখ্যাসূচক পরিসরের উল্লেখ করুন, মডুলাস, দাঁতের সংখ্যা, চাপ কোণ, দাঁতের প্রস্থ, স্বাভাবিক স্থানচ্যুতি, হেলিক্স কোণ, কঠোরতা এবং দাঁতের পৃষ্ঠের রুক্ষতা এবং অন্যান্য পরামিতি অনুযায়ী,পিনিয়নের কর্মক্ষমতা এবং নির্ভরযোগ্যতা নিশ্চিত করতে পারে.
আপনার যদি পিনিওন প্রয়োজন হয় তবে দয়া করে আমাদের প্রযুক্তিগত প্রয়োজনীয়তা এবং পরামিতি সহ অঙ্কনগুলি প্রেরণ করুন! আমরা যত তাড়াতাড়ি সম্ভব আপনাকে উদ্ধৃতি দেব!
ব্যক্তি যোগাযোগ: Mr. David
টেল: 86-18637916126
