পণ্যের বিবরণ:
প্রদান:
|
| নাম: | ZZJ টাইপ ইন্টেলিজেন্ট ব্রেক ডিটেকশন ডিভাইস | অবস্থা: | নতুন |
|---|---|---|---|
| প্রযোজ্য শিল্প: | Manufacturing Plant, Construction works; ম্যানুফ্যাকচারিং প্ল্যান্ট, নির্মাণ কাজ; E | সনাক্তকরণ দূরত্ব: | Max. সর্বোচ্চ 25mm 25 মিমি |
| টাইপ: | বুদ্ধিমান ব্রেক সনাক্তকরণ ডিভাইস | সনাক্তকরণ ত্রুটি: | 0.1 মিমি |
| যন্ত্রের প্রকার: | খনি উত্তোলন | ব্যবহার: | খনি, খনি উত্তোলন |
| ওয়ারেন্টি: | 1 ২ মাস | শ্রেণীবিভাগ: | মাইনিং মেশিন খুচরা যন্ত্রাংশ |
| লক্ষণীয় করা: | ইন্টেলিজেন্ট ব্রেক ডিটেকশন ডিভাইস,জেডজেড টাইপ ব্রেক ডিটেকশন ডিভাইস,মাইন হোস্ট ব্রেক ডিটেকশন ডিভাইস |
||

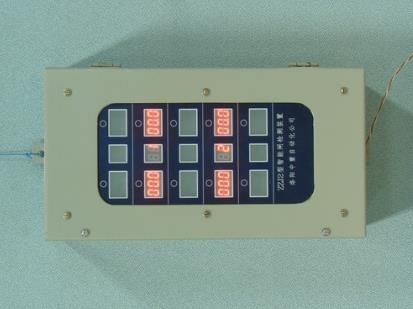

মাইনিং মেশিনের খুচরা যন্ত্রাংশ সহ ZZJ টাইপ ইন্টেলিজেন্ট ব্রেক সনাক্তকরণ ডিভাইস
1. ZZJ ধরনের বুদ্ধিমান ব্রেক সনাক্তকরণ ডিভাইসের পণ্যের বিবরণখনির মেশিন খুচরা যন্ত্রাংশ সঙ্গে
ZZJ টাইপ বুদ্ধিমান ব্রেক সনাক্তকরণ ডিভাইসটি হোস্ট ব্রেক এর উপরের ডিস্ক ব্রেক সনাক্ত করতে ব্যবহৃত হয়, যা ব্রেক স্কিনের পরিধান ডিগ্রী এবং বসন্তের ক্লান্তি ডিগ্রী সনাক্ত করতে পারে এবং এটি সরাসরি সংখ্যার আকারে প্রদর্শন করতে পারে।যখন ব্রেক পরিধান এবং বসন্ত ক্লান্তি সেট অ্যালার্ম মান অতিক্রম করে, আউটপুট একটি সুইচ সংকেত উপরের ইলেকট্রনিক কন্ট্রোল সিস্টেম অবহিত, এবং মডিউল এলার্ম নির্দেশ করতে মডিউল ডিজিটাল ঝলকানি সনাক্ত.সনাক্তকরণ মডিউলটি বুদ্ধিমান, যা যোগাযোগের মাধ্যমে উপরের কম্পিউটারে ডিজিটাল পরিমাণ এবং অ্যালার্ম অবস্থা আপলোড করতে পারে (সংশ্লিষ্ট হার্ডওয়্যার এবং সফ্টওয়্যার যোগ করা উচিত)।
2. ZZJ টাইপ বুদ্ধিমান ব্রেক সনাক্তকরণ ডিভাইসের পণ্য পরামিতিখনির মেশিন খুচরা যন্ত্রাংশ সঙ্গে
(1) সিস্টেম কম্পোজিশন: প্রতিটি জোড়া গেট একটি সনাক্তকরণ মডিউল এবং একটি সনাক্তকরণ ইউনিট গঠনের জন্য দুটি সেন্সর নিয়ে গঠিত;প্রতিটি ব্রেক বেস একটি কন্ট্রোল বক্সের সাথে ইনস্টল করা হয়, লগারিদমে ইনস্টল করা ব্রেক বেস অনুযায়ী, কন্ট্রোল বক্সটি সনাক্তকরণ মডিউলগুলির সংশ্লিষ্ট সংখ্যার সাথে লোড করা হয়;কন্ট্রোল বক্সগুলি তারের মাধ্যমে সমান্তরালভাবে সংযুক্ত থাকে এবং একটি পাওয়ার সাপ্লাই মডিউল কাজ করার ক্ষমতা প্রদান করে।
(2) ইনস্টলেশন: নিয়ন্ত্রণ বাক্স ব্রেক বেস উপর ইনস্টল করা হয়;সেন্সরটি ব্রেক সিটের পিছনে ইনস্টল করা আছে, যাতে সেন্সর সনাক্তকরণ শ্যাফ্ট সর্বদা ব্রেক সিটের উপরে থাকে;সেন্সরটি সংশ্লিষ্ট সনাক্তকরণ মডিউলের সাথে সংযুক্ত।
(3) সংযোগ পদ্ধতি: বাক্সের নীচের পরীক্ষা মডিউলের প্রতিটি নিয়ন্ত্রণে একটি 6 লাইন টার্মিনাল রয়েছে, টার্মিনাল চিত্রে দেখানো হিসাবে সংজ্ঞায়িত করা হয়েছে: বাম 12 v ||0 v ||D1 এবং D2 |ডি |-- -- |ডি ডান;12 v | সহ||12 ভি পাওয়ার সাপ্লাই প্রদান করতে 0 v;|||D2 D1 এক জোড়া শুষ্ক যোগাযোগ, আউটপুট অ্যালার্ম সংকেত ব্যবহার করা হয়;|ডি |-- -- |D হল যোগাযোগ টার্মিনাল।বেশ কয়েকটি কন্ট্রোল বাক্সে 6-তারের টার্মিনালগুলি একসাথে সংযুক্ত।প্রতিটি সনাক্তকরণ মডিউলের বাম এবং ডানদিকে একটি 3-তারের তারের টার্মিনাল রয়েছে যাতে বাম এবং ডান সেন্সরে সংকেত তারগুলি সংযোগ করা যায়।চিত্রে দেখানো হিসাবে টার্মিনাল এবং সেন্সর সংযোগ: ||বাম হাতের তালু কালো ||অধিকার
(4) সনাক্তকরণ পরামিতি:
সর্বোচ্চ দূরত্ব: 25 মিমি
সনাক্তকরণ ত্রুটি: 0.1 মিমি
(5) ডায়াল সেটিং: প্রতিটি সনাক্তকরণ এবং মডিউলের ডানদিকে একটি 8-বিট ডায়াল রয়েছে, সনাক্তকরণ মডিউল প্যারামিটার সেট করতে ব্যবহৃত হয়, যেমন চিত্রে দেখানো হয়েছে: বাম ||S1 S2 |S3 |S4 |S5 |S6 |S7 |S8 |অধিকার
নিম্নরূপ:
|
ডায়াল আপ হলে ON এর মান 1 হয় এবং ডায়াল ডাউন হলে ON মান 0 হয় |
|
|
S1, S2, S3, এবং S4 একটি চার সংখ্যার বাইনারি ঠিকানা গঠন করে |
|
|
S5 হল ব্রেক স্কিন পরিধান অ্যালার্ম মান সেটিং |
0 হল 1.5 মিমি, 1 হল 2.0 মিমি |
|
S6 হল বসন্ত ক্লান্তি অ্যালার্ম সেটিং |
0 হল 0.5 মিমি, 1 হল 1.0 মিমি |
|
S7 ব্রেক ত্বক পরিধান অ্যালার্ম মোড পছন্দ
|
0 হল অ্যালার্ম যখন এক পাশ অ্যালার্মের মান পর্যন্ত পৌঁছায় |
|
1 হল অ্যালার্ম যখন উভয় পক্ষের যোগফল অ্যালার্ম মানের 2 গুণে পৌঁছায় |
|
|
S8 হল শেষ মডিউল সেটিং |
শেষ মডিউলটি 1 এবং বাকিটি 0 এ সেট করা হয়েছে |
(6) ডিবাগিং পদ্ধতি: ইনস্টলেশনের পরে, প্রথমবার খোলা অবস্থায়, সেন্সরের অবস্থান সামঞ্জস্য করুন, সনাক্তকরণ মডিউলটি 20.0 এর কাছাকাছি দেখানোর আগে এবং পরে, পরীক্ষা মডিউলে প্রায় 2 সেকেন্ডের জন্য রিসেট বোতাম টিপতে থাকুন, 0.0-এ পরীক্ষা মডিউল প্রদর্শন, এখানে শূন্য, পরীক্ষা করার পরে এটি শূন্যে, যেমন নেতিবাচক বলেছে ব্রেক জুতো ক্লিয়ারেন্সের আকার, ইতিবাচক সংখ্যা বসন্ত ক্লান্তির ডিগ্রি নির্দেশ করে, অ্যালার্মের সেট মান পৌঁছে গেলে, অ্যালার্ম রিপোর্ট করা হবে .প্রতিটি সুইচ সামঞ্জস্য করার পরে, রিসেট কীটি পরিষ্কার করার জন্য চাপতে হবে।শর্তের অধীনে যে সেন্সরের সনাক্তকরণ অক্ষটি সম্পূর্ণরূপে মুক্তি পেয়েছে, প্রায় 2 সেকেন্ডের জন্য অবিচ্ছিন্নভাবে সনাক্তকরণ মডিউলের রিসেট বোতাম টিপুন এবং প্রদর্শনটি 00.0 হবে।তারপর সেন্সরের সনাক্তকরণ অক্ষ টিপুন, এবং প্রদর্শনটি 00.0 - 24.9 হবে।এই ডিসপ্লেটি নতুন ব্রেক স্কিন ইনস্টল করার জন্য ব্যবহার করা হয়।
(7) অ্যালার্ম আউটপুট মোড হল 0.5A ক্ষমতার এক জোড়া শুষ্ক পরিচিতি, যেগুলি অ্যালার্ম দিয়ে বন্ধ এবং অ্যালার্ম ছাড়াই সংযোগ বিচ্ছিন্ন।
