পণ্যের বিবরণ:
প্রদান:
|
অবস্থা: | নতুন | নাম: | খনি উত্তোলন গভীরতা সূচক |
---|---|---|---|
আবেদন: | খনির, উত্তোলন মেশিন বহন | শ্রেণীবিভাগ: | মাইনিং মেশিন খুচরা যন্ত্রাংশ |
গতি অনুপাত পরিসীমা: | 1:1 2:1 3:1 4:1 5:1 ইত্যাদি | ব্যবহার: | মাইনিং মেশিন, মাইন উত্তোলন |
অন্য নাম: | উত্তোলন গভীরতা সূচক | টাইপ: | সাধারণ |
ওয়ারেন্টি: | 1 ২ মাস | স্থাপন: | গাইড |
রঙ: | কাস্টম | বন্দর: | কিংডাও, তিয়ানজিন, সাংহাই |
লক্ষণীয় করা: | গভীরতা সূচক মাইনিং মেশিন খুচরা যন্ত্রাংশ,মাইনিং মেশিনের জন্য গভীরতা নির্দেশক,খনি উত্তোলন গভীরতা সূচক |

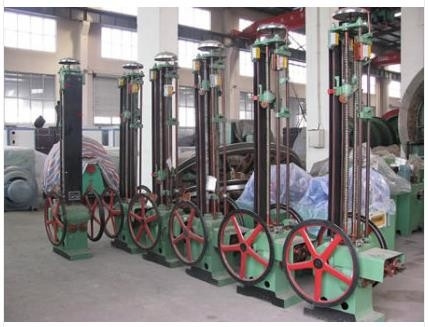

মাইনিং মেশিনের খুচরা যন্ত্রাংশ এবং মাইনিং মেশিনের জন্য গভীরতা নির্দেশক
1. উত্তোলন গভীরতা সূচক পণ্য বিবরণ
একক-দড়ি খিলানপথ গভীরতা নির্দেশক দুটি অংশের সমন্বয়ে গঠিত, একটি হল এমন একটি যন্ত্র যা উত্তোলনের মূল শ্যাফটের শেষ প্রান্তে সমকোণে গতি সঞ্চার করে, অর্থাৎ আর্চওয়ে গভীরতা নির্দেশক ট্রান্সমিশন ডিভাইস এবং অন্য অংশটি হল একটি গভীরতা নির্দেশক, যা একটি কাপলিং দ্বারা সংযুক্ত।
একক-দড়ি খিলানপথ গভীরতা নির্দেশক দুটি অংশের সমন্বয়ে গঠিত, একটি হল এমন একটি যন্ত্র যা উত্তোলনের মূল শ্যাফটের শেষ প্রান্তে সমকোণে গতি সঞ্চার করে, অর্থাৎ আর্চওয়ে গভীরতা নির্দেশক ট্রান্সমিশন ডিভাইস এবং অন্য অংশটি হল একটি গভীরতা নির্দেশক, যা একটি কাপলিং দ্বারা সংযুক্ত।গভীরতা নির্দেশক আর্চওয়ে টাইপ গভীরতা সূচক, ছোট সীসা স্ক্রু টাইপ পুরু পয়েন্টার সূচক, বৃত্তাকার ডিস্ক টাইপ সূক্ষ্ম সুই নির্দেশক দিয়ে সজ্জিত করা হয়।আর্চওয়ে গভীরতা সূচক একটি ভাঙা শ্যাফ্ট সুরক্ষা ডিভাইসও যুক্ত করেছে (গভীরতা নির্দেশক ড্রাইভ ব্যর্থতা সুরক্ষা)।
মাইনিং মেশিনের খুচরা যন্ত্রাংশ এবং মাইনিং মেশিনের জন্য গভীরতা নির্দেশক
2. উত্তোলন গভীরতা সূচকের কাজের নীতি:
উত্তোলনের প্রধান শ্যাফ্টের ঘূর্ণনশীল আন্দোলন ট্রান্সমিশন ডিভাইসের মাধ্যমে গভীরতা নির্দেশকের কাছে প্রেরণ করা হয় এবং স্ক্রুটি গিয়ার পেয়ার দ্বারা সীসা স্ক্রুতে প্রেরণ করা হয়, যাতে দুটি উল্লম্ব সীসা স্ক্রু একে অপরের বিপরীত দিকে ঘোরে।সীসা স্ক্রু ঘোরার সাথে সাথে পয়েন্টার সহ দুটি ট্র্যাপিজয়েডাল বাদামও বিপরীত দিকে চলে, একটি উপরে এবং অন্যটি নীচে।সীসা স্ক্রুর বিপ্লবের সংখ্যা প্রধান শ্যাফ্টের বিপ্লবের সংখ্যার সমানুপাতিক, এবং তাই ওয়েলবোরে ধারকটির অবস্থানের সাথে মিলে যায়।অতএব, সীসা স্ক্রুতে বাদামের উপর পয়েন্টারের অবস্থানও এটির সাথে মিলে যায় এবং ওয়েলবোরে ধারকটির অবস্থান পয়েন্টার দ্বারা সঠিকভাবে নির্দেশিত হতে পারে।
trapezoidal বাদাম শুধুমাত্র একটি পয়েন্টার দিয়ে সজ্জিত করা হয় না, এবং একটি pawl দিয়ে সজ্জিত এবং লোহা স্পর্শ করে, কারণ ওয়েলহেডের কাছাকাছি অ্যাসেনশন কন্টেইনারটি অবস্থানটি আনইনস্টল করে, পুল রডের উপর প্যাল চালিত সিগন্যাল পিনটি ধীরে ধীরে বেঁধে যায়, এতে সংকেতগুলি একই সময়ে মোবাইলের অনুভূমিক দিকের পিনটি, যখন পল হদিস থেকে ডিলেরেশন পয়েন্ট পিনে পৌঁছায়, একটি সিগন্যালে পুল রড নক বেলের উপর ফায়ারিং পিন, ধীর গতিতে শুরু করার সংকেত, পরবর্তী কলামে একটি সীমা সুইচ স্থির করা হয় সংকেত টান রড.যখন উত্তোলন ধারকটি একটি নির্দিষ্ট অবস্থানে পৌঁছে যায়, তখন সিগন্যাল পুল রডের স্পর্শ ব্লকটি রিডুসার সুইচের রোলারটিকে কমিয়ে দেবে যতক্ষণ না এটি বন্ধ হয়ে যায়।যদি উত্তোলনটি কুণ্ডলী করা হয় তবে ট্র্যাপিজয়েডাল বাদামের লোহার স্পর্শ নিরাপত্তা ব্রেকিংয়ের জন্য কয়েলিং সীমা সুইচটি খুলবে।
সিগন্যাল পুল রডের পিনটি প্রয়োজন অনুসারে সরানো যেতে পারে, এবং ডিলেরেশন লিমিট সুইচ এবং ওভার উইঞ্চ লিমিট সুইচের উপরের এবং নীচের অবস্থানগুলি বিভিন্ন হ্রাস দূরত্ব এবং ওভার উইঞ্চ দূরত্বের প্রয়োজনীয়তা মেটাতে সহজেই সামঞ্জস্য করা যেতে পারে।
টারবাইন দ্বারা চালিত স্পিড লিমিটিং সিএএম, স্পিড লিমিটিং রিওস্ট্যাট বা সেলফ-টিউনিং মেশিনের মাধ্যমে গতি সীমিত সুরক্ষা, যাতে উত্তোলন মন্থর পর্যায়ে অতিরিক্ত গতি না পায়।উত্তোলন প্রক্রিয়ায় প্রতিটি সিএএম-এর কোণ 270 ডিগ্রি ----330 ডিগ্রির মধ্যে হওয়া উচিত।
মাইনিং মেশিনের খুচরা যন্ত্রাংশ এবং মাইনিং মেশিনের জন্য গভীরতা নির্দেশক
3. উত্তোলন গভীরতা নির্দেশকের প্রযুক্তিগত পরামিতি
খনি উত্তোলন গভীরতা সূচকের বর্ণনা | |
চ্যাসিস | উচ্চ দৃঢ়তা FC - 25 ঢালাই লোহা ঢালাই |
গিয়ার | কার্বারাইজিং এবং নিভেন ট্রিটমেন্ট এবং গ্রাইন্ডিং এর পরে, উচ্চ মানের উচ্চ বিশুদ্ধতা মিশ্র ইস্পাত 50 crmnti কন্ডিশনার চিকিত্সা গ্রহণ করুন |
প্রধান খাদ | উচ্চ মানের বিশুদ্ধ 40 কোটি খাদ ইস্পাত কন্ডিশনার চিকিত্সা তৈরি, ভারী লোড ক্ষমতা ঝুলিয়ে আছে |
বিয়ারিং | রোলার শঙ্কু ভারবহন এর ভারী লোডিং ক্ষমতা দিয়ে সজ্জিত |
তেল ছাপ | আমদানি করা ডাবল ঠোঁট সীল, ধুলো-প্রমাণ এবং ফুটো উচ্চ ক্ষমতা |
খনি উত্তোলন গভীরতা নির্দেশক গঠন বৈশিষ্ট্য | |
টি ড্রাইভ, প্রমিতকরণ, অনেক বৈচিত্র্য, সমস্ত প্রকৃত ট্রান্সমিশন অনুপাতের গতির অনুপাত। গড় দক্ষতা 98% পর্যন্ত | |
গিয়ার বক্স ইতিবাচক এবং নেতিবাচক অপারেশন হতে পারে, কম গতি বা উচ্চ গতি স্থিতিশীল, এবং কম শব্দ, ছোট কম্পন, সহনশীলতা | |
প্রযুক্তিগত পরামিতি, গতি অনুপাত পরিসীমা: 1:1 2:1 3:1 4:1 5:1 ইত্যাদি | |
প্রতিস্থাপন করা সহজ, গভীরতা নির্দেশ করা যথেষ্ট নয়, শুধুমাত্র ট্রান্সমিশন কেসের একটি ভিন্ন অনুপাত পরিবর্তন করতে হবে |
