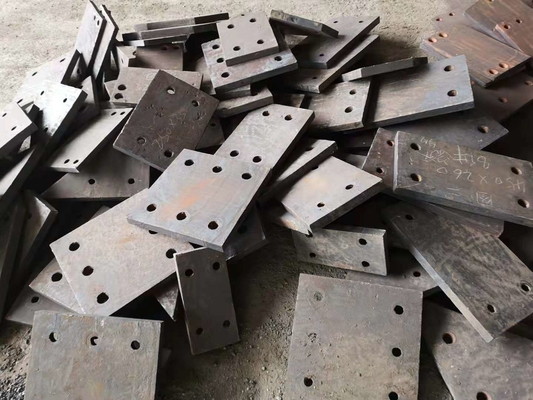

মিলের জন্য উচ্চ ক্রোমিয়াম কাস্ট আয়রন পণ্য কাস্টিং এবং ফোরজিংস

মিলের জন্য উচ্চ ক্রোমিয়াম কাস্ট আয়রন পণ্য কাস্টিং এবং ফোরজিংস

1. উচ্চ ক্রোমিয়াম ঢালাই লোহা ঢালাই এবং Forgings ভূমিকা

উচ্চ ক্রোমিয়াম ঢালাই আয়রন (ক্রোমিয়াম > 12%) একটি চমৎকার পরিধান প্রতিরোধী উপাদান।উচ্চ ক্রোমিয়াম ঢালাই লোহার গবেষণায়, সাধারণত Cr15, Cr20 এবং অন্যান্য উচ্চ ক্রোমিয়াম ঢালাই লোহার উপর কেন্দ্রীভূত হয়।এই গবেষণাপত্রটি উচ্চ ক্রোমিয়াম ঢালাই লোহার একটি গুরুত্বপূর্ণ উপাদান অতি উচ্চ ক্রোমিয়াম ঢালাই আয়রন (ক্রোমিয়াম সামগ্রী > 20%) এর প্রভাব বিশ্লেষণ করে, Cr সামগ্রীর বৃদ্ধি এবং বিভিন্ন সংকর উপাদানের সংযোজনের সাথে অধ্যয়নকৃত মাইক্রোস্ট্রাকচারের পরিবর্তনশীল বৈশিষ্ট্যের উপর।

2. বিভিন্ন ধরনের উচ্চ ক্রোমিয়াম ঢালাই আয়রন প্রতিটি উপাদানের বিষয়বস্তু ভিন্ন:

3. উচ্চ ক্রোমিয়াম ঢালাই লোহা ঢালাই এবং Forgings তাপ চিকিত্সা প্রক্রিয়া

(1) উচ্চ ক্রোমিয়াম ঢালাই লোহার সাধারণত ব্যবহৃত তাপ চিকিত্সা প্রক্রিয়া 950 ~ 1000℃ উত্তপ্ত হয়, এবং তারপর তাপ সংরক্ষণ এবং বায়ু শীতল 200 ~ 260℃ নিম্ন তাপমাত্রা টেম্পারিং পরে নিভে যায়।

(2) উচ্চ তাপমাত্রা পেলেটাইজিং ট্রিটমেন্ট 1140~1180℃ 16 ঘন্টা এয়ার কুলিংয়ের জন্য, প্রভাবের বলিষ্ঠতা এবং পরিধান প্রতিরোধের উল্লেখযোগ্যভাবে উন্নতি করতে পারে।উচ্চ তাপমাত্রার পেলেটাইজিং চিকিত্সা সমস্ত কার্বাইডকে গোলক তৈরি করতে পারে, যা ম্যাট্রিক্সে বড় বাল্ক এবং অবিচ্ছিন্ন নেটওয়ার্ক কার্বাইডগুলির বিচ্ছেদ প্রভাবকে দূর করতে বা কমাতে পারে।পেলেটাইজিং দ্বারা বৃত্তাকার কার্বাইডগুলি আরও অভিন্ন ম্যাট্রিক্স দ্বারা সমর্থিত হয়, বিশেষত একটি নির্দিষ্ট পরিমাণ অস্টেনাইট দ্বারা।হোল্ডিং সময় সঠিকভাবে হ্রাস করা হলে, প্রভাব পাতলা বিভাগের অংশগুলিতেও অর্জন করা যেতে পারে।এই প্রক্রিয়ার অসুবিধা হল যে এটি আরও তাপ শক্তি খরচ করে।

(3) পরিপক্ক প্রক্রিয়া হল: ঢালাইয়ের পরে অ্যানিলিং নরম করা, প্রক্রিয়া করা সহজ, এয়ার কুলিং নিভেন এবং প্রক্রিয়াকরণের পরে নিম্ন তাপমাত্রার স্ট্রেস টেম্পারিং।কঠোরতা সাধারণত HRC58-62 হওয়া প্রয়োজন, যা বেশিরভাগ পরিধান-প্রতিরোধী এবং পরা অংশ যেমন স্ল্যাগ স্লারি পাম্প অংশগুলির জন্য ব্যবহৃত হয়।

(4) আমরা এখানে একটি উচ্চ ক্রোমিয়াম উত্পাদন ভিত্তি, সাধারণত Cr24, Cr26, Cr28, Cr15Mo3, Cr26 সরবরাহ করি

উচ্চ ক্রোমিয়াম গ্রাইন্ডিং বল করুন, Cr%=10.2~10.5%, C%=2.2~2.7%, Si, S দ্বিগুণ শূন্য নীচে, প্রয়োজনীয় কঠোরতা HRC> 58 আমরা নিভানোর জন্য quenching liquid ব্যবহার করছি।শমন প্রক্রিয়ার পরামিতিগুলি হল: 2 ঘন্টার জন্য 650 ℃, 3.5 ঘন্টার জন্য 960 ℃ পর্যন্ত বৃদ্ধি পাচ্ছে;টেম্পারিং তাপমাত্রা 380~400℃, 4-6 ঘন্টা ধরে রাখা।নাকাল বল স্পেসিফিকেশন φ40-φ80.প্রক্রিয়া হল 1050℃, 250 ~ 350℃ টেম্পারিং নিভিয়ে দেয়।

FQA

প্রশ্নঃ কেন আমরা লুওয়াং ঝংতাই ইন্ডাস্ট্রিজ কো।, লিমিটেডে বিশ্বাস করি:

উত্তর: 1. 30 বছরেরও বেশি অভিজ্ঞতা।

2. আমরা খনির যন্ত্রপাতি, নির্মাণ যন্ত্রপাতি, মেশিন ঢালাই এবং নকল অংশের নেতৃস্থানীয় পেশাদার সরবরাহকারী।

3. সমস্ত পণ্য ISO9901:2000 গুণমান ব্যবস্থাপনা শংসাপত্র এবং CE, ROHS সার্টিফিকেট অর্জন করেছে।

প্রশ্ন: ডেলিভারি সময়:

উত্তর: পার্টস লিড টাইম 1-2 মাস, মেশিন 2-3 মাস।

প্রশ্নঃ পেমেন্ট শর্তাবলী:

উত্তর: অর্থপ্রদানের ধরন গ্রহণ করুন: T/T, L/C, ওয়েস্টার্ন ইউনিয়ন, নগদ।চুক্তি স্বাক্ষরিত হলে 30% আমানত।শিপিংয়ের আগে সম্পূর্ণ অর্থ প্রদান করা হয়।
