পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | ছোট গিয়ার, বড় রিং | উপাদান: | GS42CrMo4 খাদ ঢালাই ইস্পাত |
|---|---|---|---|
| প্রসারণ: | d511% | ফলন সীমা: | Rs490MPa |
| কঠোরতা: | HB210~250 | প্রভাব দৃঢ়তা মান: | Ak30J |
| বৈশিষ্ট্য: | উচ্চ বহন ক্ষমতা এবং মসৃণ অপারেশন | উপযুক্ত: | সিমেন্ট, বৈদ্যুতিক শক্তি, ধাতুবিদ্যা, রাসায়নিক |
| শ্রেণীবিভাগ: | মিল ঘের গিয়ার | ওয়ারেন্টি: | 1 ২ মাস |
| লক্ষণীয় করা: | কাস্ট স্টিল বিগ মিল ঘের গিয়ার,GS42CrMo4 বিগ মিল ঘের গিয়ার,GS42CrMo4 ঘের গিয়ার রিং |
||

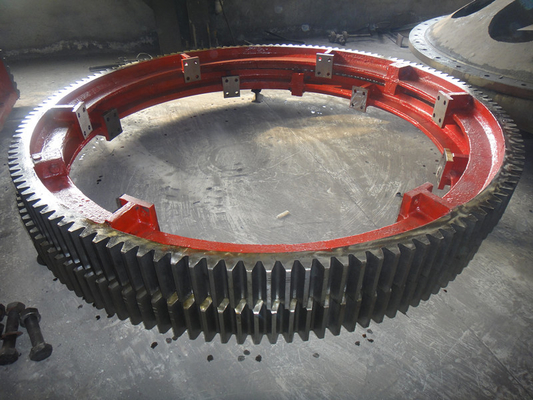

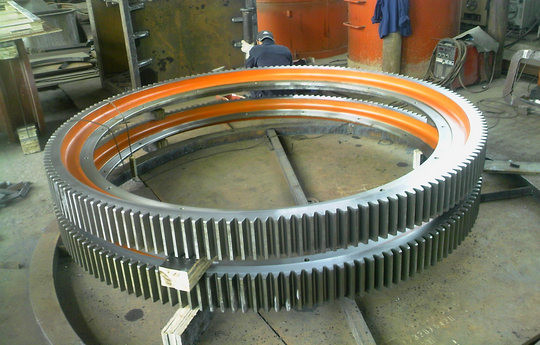

GS42CrMo4 অ্যালয় কাস্ট স্টিল বিগ মিল ঘের গিয়ার রিং টুথ রিং অফ মিল ঘের গিয়ার
1.বড় দাঁত রিং উত্পাদন প্রক্রিয়ামিল ঘের গিয়ার জন্য
(1) ফাঁকা
CITIC Heavy Industry Machinery Co., LTD এর ভারী ঢালাই এবং ফোরজিং প্ল্যান্ট দ্বারা ইস্পাত ঢালাই ফাঁকা প্রদান করা হয়।এটি gb11352-89 মান অনুযায়ী প্রয়োগ করা হয়।ঢালাই প্রক্রিয়া প্রয়োজনীয়তা অনুযায়ী ছাঁচনির্মাণ, গন্ধ, ঢালা, বক্স বীট, পরিষ্কার এবং ড্রেসিং ঢালাই;পরিদর্শন এবং গ্রহণের সময়, ঢালাই ইস্পাত ফাঁকা অঙ্কন এবং প্রযুক্তিগত প্রয়োজনীয়তা অনুযায়ী পরীক্ষা করা হবে, এবং JB/T6402-92 মান অনুযায়ী গ্রহণযোগ্যতা পাস করার পরে প্রক্রিয়াটি নিচে রাখা হবে।
(2) রুক্ষ যন্ত্র
ড্রয়িংয়ের প্রয়োজনীয়তা অনুযায়ী লাইন আঁকুন এবং প্রক্রিয়াকরণ ভাতা, প্রান্তিককরণ, সংযোগ, প্রক্রিয়াকরণ অভ্যন্তরীণ এবং বাইরের বৃত্ত, মিলিং জয়েন্ট পৃষ্ঠ, ড্রিলিং এবং অন্যান্য প্রক্রিয়াগুলি আলাদা করুন।
(3) এজেন্ট আঘাত
অতিস্বনক পরিদর্শন সম্পূর্ণভাবে সম্পন্ন করা হবে, এবং অভ্যন্তরীণ গুণমানটি GB7233-87 মানের সেকেন্ডারি প্রয়োজনীয়তা পূরণ করবে।
(4) প্রিট্রিটমেন্টকে স্বাভাবিক করা
অর্ধেক রিংকে স্বাভাবিক করা হয় এবং জোড়ায় টেম্পার করা হয় যাতে পরবর্তী পৃষ্ঠ নিবারণের জন্য ভাল মাইক্রোস্ট্রাকচার পাওয়া যায়।এবং অঙ্কনগুলির প্রয়োজনীয়তা অনুসারে তাপ চিকিত্সার পরে অর্ধেক গিয়ার রিংয়ের বিকৃতি পরীক্ষা করতে হবে।
(5) মেশিনিং
একটি সম্পূর্ণ রিং মধ্যে উচ্চ শক্তি বল্টু সংযোগ সঙ্গে প্রথম দুই অর্ধেক রিং, পুরো রিং বৃত্ত এবং উপরের এবং নিম্ন প্রান্তের অঙ্কন প্রক্রিয়াকরণের প্রয়োজনীয়তা অনুযায়ী, এবং তারপর আঁকা এবং মিলিং দাঁত জন্য মেশিনের প্রয়োজনীয়তা অনুযায়ী।
(6) মেশিনিং চাপ দূর করুন
অবিচ্ছেদ্য রিং চাপ দূর করতে annealed হয়.
(7) অবিচ্ছেদ্য গিয়ার রিং এর সারফেস quenching
দাঁতের পৃষ্ঠের মাঝারি ফ্রিকোয়েন্সি আনয়ন দাঁতের খাঁজ বরাবর নিঃশেষ করা, কঠোরতা HRC50~55, কার্যকরী শক্তকরণ স্তর গভীরতা 3~5mm।
(8) চূড়ান্ত পরিদর্শন
প্রথমত, মধ্যবর্তী ফ্রিকোয়েন্সি quenching এবং টেম্পারিংয়ের পরে গিয়ার রিংয়ের প্রতিটি খাঁজের কঠোরতা অঙ্কনের প্রয়োজনীয়তাগুলি পূরণ করে কিনা তা পরীক্ষা করুন;দ্বিতীয়ত, সনাক্ত করুন যে সর্বাধিক বাইরের ব্যাস D6944 এর আকার খুব বড়, যেমন 3 মিমি বিকৃতি, যোগ্যতা না হওয়া পর্যন্ত যান্ত্রিক সংশোধন প্রয়োজন;তৃতীয়ত, গিয়ার দাঁত এবং ট্রানজিশন ফিলেটের চৌম্বকীয় কণা পরিদর্শনের জন্য, গুণমানটি GB/T9444-88 স্ট্যান্ডার্ডে নির্ধারিত সেকেন্ডারি প্রয়োজনীয়তা পূরণ করা উচিত;অবশেষে, চূড়ান্ত পরিদর্শনের জন্য অঙ্কন এবং প্রযুক্তিগত প্রয়োজনীয়তা অনুযায়ী।
2. বড় রিং পণ্য পরামিতিমিল ঘের গিয়ার জন্য
| বড় গিয়ার রিং |
⑴GS42CrMo4 খাদ ঢালাই ইস্পাত (এন্টারপ্রাইজ স্ট্যান্ডার্ড) HB 220 ~ 240 অর্ধেক গঠন, Y টাইপ প্লেট। (3) তির্যক দাঁত। (4) যুক্তিসঙ্গত sealing এবং প্রান্তিককরণ গঠন. |
⑴ গলিত ইস্পাত চুল্লির বাইরে পরিশোধন (আর্গন ব্লোয়িং এবং আরএইচ ভ্যাকুয়াম ট্রিটমেন্ট)। (2) ঢালাই এবং দাঁতের ঘনত্ব নিশ্চিত করার জন্য বিশেষ ঠান্ডা ছাঁচ বালি ঝুলন্ত প্রযুক্তি গৃহীত হয়। (3) দাঁতের পৃষ্ঠের কঠোরতা নিশ্চিত করার জন্য চিকিত্সা (মালিকানা প্রযুক্তি) স্বাভাবিককরণ। (4) রুক্ষ hobbing পরে, বার্ধক্য মুক্তি, জয়েন্ট পৃষ্ঠ মেরামত, এবং তারপর সূক্ষ্ম ঘূর্ণায়মান ⑸ ঘরে তৈরি হব স্পষ্টতা হবিং। |
⑴ যান্ত্রিক বৈশিষ্ট্য এবং ঢালাই খালির রাসায়নিক গঠন (অভ্যন্তরীণ নিয়ন্ত্রণ মান)। (2) রুক্ষ মেশিনিং পরে অতিস্বনক ফাটল সনাক্তকরণ. ⑶ অর্ধেক সমাপ্তি, অতিস্বনক পরিদর্শন এবং চৌম্বকীয় কণা পরিদর্শন সমাপ্তি। (4) দাঁত পৃষ্ঠের চৌম্বকীয় কণা পরিদর্শন, কঠোরতা পরিদর্শন। ⑸ দাঁত প্রোফাইলের সহনশীলতা পরীক্ষা করুন। ⑹ ডেলিভারির আগে সাধারণ সমাবেশের নো-লোড পরীক্ষা, বড় এবং ছোট গিয়ারের মেশিং নির্ভুলতা পরীক্ষা করুন। |
