পণ্যের বিবরণ:
প্রদান:
|
পণ্যের নাম: | বড় কণা জিগ | অবস্থা: | নতুন |
---|---|---|---|
টাইপ: | আকরিক ড্রেসিং সরঞ্জাম | আবেদন: | পাথর এবং বাল্ক উপকরণ |
ওয়ারেন্টি: | 1 ২ মাস | Uasge: | বিল্ডিং উপকরণ, রাসায়নিক |
অ্যাপ্লিকেশন শিল্প: | সিমেন্ট প্ল্যান্ট, স্টিল মিল, কেমিক্যাল প্ল্যান্ট এবং ইনসিনারেটর | বন্দর: | কিংডাও, তিয়ানজিয়ান, সাংহাই |
স্ট্রোক: | 0-26 মিমি | স্ক্রীন এলাকা: | 0.015-2.7 m² |
ওজন: | 130-2000 কেজি | শক্তি: | 0.55-1.5 কিলোওয়াট |
লক্ষণীয় করা: | বড় কণা ডায়াফ্রাম জিগ,12 মিমি কণা ডায়াফ্রাম জিগ,12 মিমি ডায়াফ্রাম জিগিং বিভাজক |
বড় কণা জিগ আকরিক ড্রেসিং সরঞ্জাম সর্বাধিক ফিড আকার 12 মিমি
1. জিগের প্রাথমিক ভূমিকা
ডাবল বালতি ডায়াফ্রাম জিগ দুটি প্রকারে বিভক্ত: বাম টাইপ মেশিন এবং ডান টাইপ জিগ পৃষ্ঠ।এই জিগ একটি নির্দিষ্ট চালুনি হয়.এটি ধাতু আকরিকের পৃথকীকরণের জন্য উপযুক্ত, যেমন টাংস্টেন- এবং সোনা-ধারণকারী প্লেসার, নির্বাচনী টিনের আকরিক ইত্যাদি। এটি সূক্ষ্ম-শস্যযুক্ত এবং মোটা-দানাযুক্ত উভয় উপকরণের জন্য ব্যবহার করা যেতে পারে।বাছাই করা প্লেসারের পৃথক ক্ষেত্রে, সর্বোচ্চ কণার আকার 12 মিমি।
2. আকরিক ড্রেসিং সরঞ্জাম প্রযুক্তিগত পরামিতি
মডেল |
পর্দা এলাকা (m²) |
খাওয়ানোর কণার আকার (মিমি) |
ক্ষমতা (টি/ঘণ্টা) |
স্ট্রোক (মিমি) |
ফ্লাশ (বার/মিনিট) |
পানি যোগ করুন (টন ঘন্টা) |
পানির চাপ (কেজি/সেমি²) |
মুল মটর |
ওজন (কেজি) |
|
মডেল | শক্তি (কিলোওয়াট) | |||||||||
100×150 ডায়াফ্রাম জিগ | 0.015 | -3 | 0.018-0.6 | - | 420 | - | 1-1.5 | Y80L-4 | 0.55 | 130 |
300×450ডাবল চেম্বার ডায়াফ্রাম জিগ | 0.27 | -12 | 3-6 | 0-26 | 322 | 2-4 | 1-1.5 | Y90S-4 | 1.1 | 745 |
1000×1000ডাউন-মুভিং কোন জিগ | 2 | 1-5 | 10-25 | 0-26 | 200-350 | 60-80 | 0.6-2 | Y100L-6 | 1.5 | 1700 |
370×360ডাউন-মুভিং কোন-ডায়াফ্রাম জিগ | 0.274 | 6 | 1-3 | 5-25 | 200-250 | 2-5 | - | Y90S-4 | 1.1 | 240 |
ইন্ডাস্ট্রিয়াল লেদার ট্র্যাপিজয়েডাল সাইড-মুভিং ডায়াফ্রাম জিগ | 2.7 | -3 | 12.5-37.5 | 13-21 | 170-230 | 60-90 | 2 | Y90S-4 | 1.1 | 2000 |
670×920 জিগ | 1.44 | 4-8 | 7-10 | 18-24 | 240-300 |
3. ব্যবহারের জন্য কাঠামো এবং নির্দেশাবলী
LTS300×450 ডাবল-বালতি ডায়াফ্রাম জিগের গঠন প্রধান অংশ যেমন বডি, ট্রান্সমিশন ডিভাইস, ওয়াটার সেপারেটর, ডায়াফ্রাম এবং স্টপকক নিয়ে গঠিত।এটি দুটি ভাগে বিভক্ত, জিগিং এরিয়া এবং ডায়াফ্রাম এরিয়া।জিগিং প্রক্রিয়াটি রাবার ডায়াফ্রামের উপরে এবং নীচের পারস্পরিক গতির কারণে সৃষ্ট মাঝারি (জল) এর আন্দোলন দ্বারা সঞ্চালিত হয়।মোটরটি V-বেল্টের মধ্যে দিয়ে ঘোরানোর জন্য বড় পুলিকে চালিত করে, যাতে উন্মাদ শ্যাফ্টের সংযোগকারী রডটি উপরে এবং নীচে চলে যায় এবং এই সংযোগকারী রডের সাথে সংযুক্ত রকার আর্মটিও উপরে এবং নীচে চলে যায়।রকার আর্মটিতে আরও দুটি সংযোগকারী রড রয়েছে যা রাবার ডায়াফ্রামকে সংযুক্ত করে, যাতে ডায়াফ্রামটি উপরে এবং নীচে প্রতিদান করতে পারে।ব্যায়াম, জিগিং।
প্রক্রিয়াকরণ করা আকরিকের কণার আকার অনুযায়ী, সংযোগকারী রডের স্ট্রোকের সময় পরিবর্তন করা যেতে পারে এবং সেরা জিগিং প্রভাব পাওয়ার জন্য বিভিন্ন স্ট্রোক নির্বাচন করা যেতে পারে।স্ট্রোক পরিবর্তন করার উপায় হল ছোট পুলি প্রতিস্থাপন করা।দুটি স্ট্রোক আছে: 322 বার/মিনিট;420 বার/মিনিট।স্ট্রোক নির্বাচন পদ্ধতি হল সেট স্ক্রু এবং বাদাম আলগা করা, পজিশনিং পিনটি টেনে বের করা এবং উন্মাদ সমন্বয়ের হাতা এবং উন্মাদ শ্যাফ্টের মধ্যে আপেক্ষিক অবস্থান ঘোরানো।11টি ভিন্ন স্ট্রোক রয়েছে (0-25.3 মিমি)।
যেহেতু একটি চালনী কাজ করা চালুনির উপরে যোগ করা হয়েছে, তাই জিগ মেশিনটি অসম কণার আকার সহ উপকরণগুলি পরিচালনা করতে ব্যবহার করা যেতে পারে।(দ্রষ্টব্য: অর্ডারের প্রয়োজনীয়তা অনুসারে এই স্ক্রিনটি সরবরাহ করা নাও হতে পারে) নির্বাচিত কাঁচা আকরিক জিগিং চেম্বারে পাঠানোর পরে, আকরিক কণাগুলি মধ্যচ্ছদাটির আন্দোলনের কারণে তাদের নির্দিষ্ট মাধ্যাকর্ষণ অনুসারে মধ্যম স্তরে স্তরিত হয়;সূক্ষ্ম এবং ভারী আকরিক কণা কৃত্রিম বিছানা কণার মধ্যবর্তী ফাঁক দিয়ে চলে যায় এবং চালুনি গর্ত, উপরের স্তরে মোটা এবং হালকা আকরিক কণা (খনিজ) মাঝারি প্রবাহ দ্বারা চালনির শেষে স্রাব বন্দরে প্রবাহিত হয়, কারণ পিছনের জিগ চেম্বারটি সামনের জিগ চেম্বারের চেয়ে কম।50 মিমি, তাই সামনের চেম্বারের টেইল প্লেটের মধ্য দিয়ে হালকা আকরিক কণাগুলি উপচে পড়ে এবং পিছনের চেম্বারে প্রবেশ করে এবং আবার জিগ করা হয়।নিঃসৃত আকরিকের পরিমাণ নিয়ন্ত্রণ করার জন্য প্রয়োজন অনুসারে লেজের প্লেটের উচ্চতা সামঞ্জস্য করা যেতে পারে।স্টোরেজ বালতিতে থাকা ঘনত্ব নিয়মিতভাবে ডিসচার্জ পাইপ দ্বারা নিঃসৃত হয়।
জিগ উপকারিতা একটি গভীর খাঁজ বাছাই অপারেশন।এটি একটি উপকারী মাধ্যম হিসাবে জল ব্যবহার করে এবং বাছাই করার জন্য নির্বাচিত খনিজগুলির নির্দিষ্ট মাধ্যাকর্ষণের পার্থক্য ব্যবহার করে।জিগ মেশিনগুলি বেশিরভাগ ডায়াফ্রাম টাইপের হয় এবং স্ট্রোক এবং স্ট্রোকের সংখ্যা নির্বাচিত খনিজগুলির নির্দিষ্ট মাধ্যাকর্ষণ উপর ভিত্তি করে।, নমনীয়ভাবে সামঞ্জস্য করা যেতে পারে, ব্যাপকভাবে টংস্টেন, টিন, প্লেসার সোনা, হেমাটাইট, লিমোনাইট, ম্যাঙ্গানিজ, টাইটানিয়াম, অ্যান্টিমনি, সীসা, ট্যানটালাম, নাইওবিয়াম এবং অন্যান্য ধাতুগুলির মাধ্যাকর্ষণ উপকারে ব্যবহৃত হয়।
4. জিগ প্রয়োগের সুযোগ
জিগস অনেক মডেল আছে.AM30 জিগ একটি বড় কণা জিগ।টংস্টেন, টিন, প্লেসার গোল্ড, হেমাটাইট, লিমোনাইট, ম্যাঙ্গানিজ, টাইটানিয়াম, অ্যান্টিমনি, সীসা, ট্যানটালাম, নাইওবিয়াম এবং অন্যান্য ধাতুগুলির মাধ্যাকর্ষণ উপকারে ব্যাপকভাবে ব্যবহৃত হয়।ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী, আমরা LTP34/2, LTA55/2, LTA1010/2, LTC-69/2, 2LTC79/4, 2LTC-912/4 এবং জিগসের অন্যান্য মডেল তৈরি করতে পারি।
6109 ট্র্যাপিজয়েডাল জিগ ট্র্যাপিজয়েডাল জিগের প্রক্রিয়াকরণ ক্ষমতা প্রতি ঘন্টায় 20-30T।
sawtooth তরঙ্গ JT1070-2 জিগ-এর জল এবং শক্তি সংরক্ষণ এবং সূক্ষ্ম কণা এবং খনিজগুলির পুনরুদ্ধারের উন্নতির সুবিধা রয়েছে।এটি ব্যাপকভাবে টংস্টেন, টিন, সোনা, লোহা, ম্যাঙ্গানিজ, টাইটানিয়াম, অ্যাডজে, ক্রোমিয়াম, সালফার এবং বিভিন্ন সংকর ধাতুর গন্ধে ব্যবহৃত হয়।ধাতুর স্ল্যাগ নিষ্কাশন, ইত্যাদি
LTA-1010/2 জিগ মেশিনটি প্রধানত টংস্টেন, টিন, অ্যান্টিমনি এবং অন্যান্য আকরিকগুলি উপকারীকরণে প্রক্রিয়াকরণের জন্য ব্যবহৃত হয়।
LTP34/2 জিগ মেশিন টংস্টেন, টিন, সোনা, লোহা, সীসা, দস্তা, ম্যাঙ্গানিজ এবং অন্যান্য ভারী ধাতুগুলির জিগ উপকারীকরণে ব্যাপকভাবে ব্যবহৃত হয়।

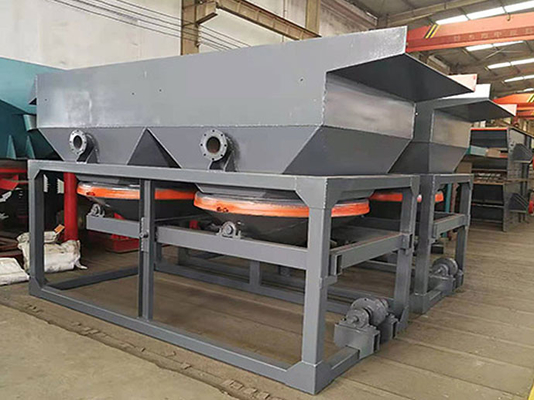

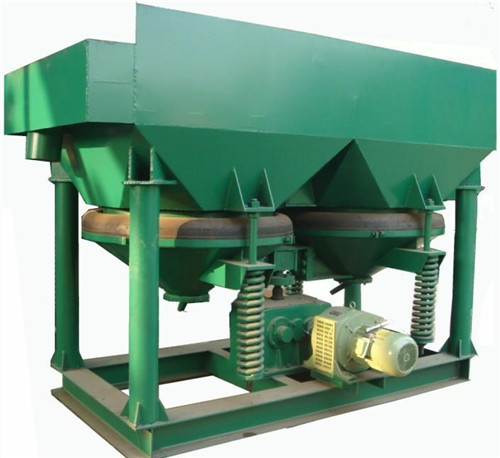

5. আকরিক ড্রেসিং সরঞ্জাম ছবির ব্যাখ্যা
