পণ্যের বিবরণ:
প্রদান:
|
| নাম: | মিল ঘের গিয়ার পিনিয়ন গিয়ার | উপাদান: | GS42CrMo4 খাদ ইস্পাত |
|---|---|---|---|
| আবেদন: | রোটারি ভাটা, বল মিল | মডিউল পরিসীমা: | 10 মডিউল থেকে 70 মডিউল |
| শ্রেণীবিভাগ: | মিল ঘের গিয়ার | ন্যূনতম ব্যাস: | 100 মিমি থেকে 15000 মিমি |
| বন্দর: | কিংডাও, সাংহাই, তিয়ানজিয়ান | ওয়ারেন্টি: | 1 ২ মাস |
| লক্ষণীয় করা: | খনির সরঞ্জাম মিল ঘের গিয়ার,10 মডিউল মিল ঘের গিয়ার,বল মিল খুচরা অংশ পিনিয়ন গিয়ার |
||
বল মিল খুচরা যন্ত্রাংশ বল মিল ঘের গিয়ার পিনিয়ন গিয়ার খনির সরঞ্জাম

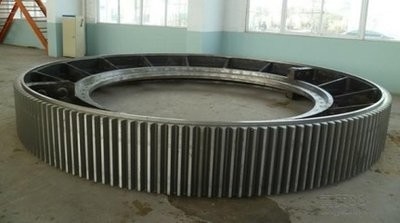

1. ঘের গিয়ার: ঘূর্ণমান ভাটা ঘের গিয়ার, বল মিল ঘের গিয়ার
Girth Gears স্পঞ্জ আয়রন প্ল্যান্ট, ইস্পাত ও সিমেন্ট শিল্প, খনি শিল্প, বায়ুকলের পাশাপাশি অন্যান্য শিল্প খাতে সহ বিভিন্ন শিল্প খাতে ব্যাপক প্রয়োগের প্রস্তাব দেয়।এগুলি 10 মডিউল থেকে 70 মডিউলের মডিউল পরিসরে এবং 100 মিমি থেকে 15000 মিমি পর্যন্ত ন্যূনতম ব্যাসের মধ্যে উপলব্ধ করা হয়েছে।আরও, এইগুলির সর্বাধিক ওজন 70 MT একক টুকরা।এখানে শক্ত এবং গ্রাউন্ড গিয়ার বক্স/গিয়ারের পরিসরের মধ্যে রয়েছে ওয়ার্ম গিয়ার বক্স, হেলিকাল/ডাবল হেলিকাল গিয়ার/গিয়ারবক্স, হেলিকাল-বেভেল গিয়ারবক্স, প্ল্যানেটারি গিয়ারবক্স এবং অন্যান্য।
2.মিল ঘের গিয়ার জন্য বড় রিং পণ্য পরামিতি
| আইটেম | অবকাঠামো বৈশিষ্ট্য | প্রক্রিয়াকরণ পরিমাপ | পরীক্ষার বিষয়বস্তু |
| ঘের গিয়ার |
(1) GS42CrMo4 অ্যালয় স্টিল (কর্পোরেট মালিকানা মান) HB 220~240 (2) আধা-গঠিত, Y-স্পোক |
(1) বাইরের ইস্পাত পরিশোধন (আরএইচ আর্গন এবং ভ্যাকুয়াম চিকিত্সা) (4) রুক্ষ hobbing, মুক্তির সময়, যৌথ পৃষ্ঠ মেরামত, তারপর সূক্ষ্ম রোল |
(1) ঢালাই যান্ত্রিক বৈশিষ্ট্য এবং রাসায়নিক গঠন (অভ্যন্তরীণ মান) (2) সোনিক পরীক্ষার পরে রুক্ষ (3) আধা-সমাপ্তি, অতিস্বনক পরীক্ষা এবং চৌম্বকীয় কণা পরিদর্শনের পরে সমাপ্তি (4) দাঁত পৃষ্ঠের চৌম্বকীয় কণা পরিদর্শন, কঠোরতা পরীক্ষা (5) দাঁত সহনশীলতা পরীক্ষা (6) গিয়ারের আকারের নির্ভুলতা পরীক্ষা করার জন্য কারখানার সমাবেশ লোড পরীক্ষা |
3. বড় রিং গিয়ার উত্পাদন প্রক্রিয়া
রুক্ষ:
সিআইটিআইসি হেভি মেশিনারি কোং লিমিটেড দ্বারা ইস্পাত ঢালাই খালি প্রদান করা হয়। GB11352-89 স্ট্যান্ডার্ড দ্বারা পরিচালিত হেভি ফোরজিং প্ল্যান্ট ঢালাই প্রক্রিয়া, গলানো, ঢালাই, হিট বক্স, পরিষ্কার করা, ড্রেসিং কাস্টিং; অনুযায়ী মডেলিংয়ের প্রয়োজনীয়তা নির্দিষ্ট করে।ইস্পাত ফাঁকা জন্য অঙ্কন এবং প্রযুক্তিগত প্রয়োজনীয়তা দ্বারা পরিদর্শন এবং গ্রহণের সময়
চেক, JB/T6402-92 মান মেনে নেওয়ার পরে জারি করা
ডাউন পদ্ধতি।
রুক্ষ:
অঙ্কন এবং থাকার বাইরে ভাতা, প্রান্তিককরণ, সংযোগ, বৃত্তের ভিতরে এবং বাইরে উভয় প্রক্রিয়াকরণ, ফেস মিলিং, ড্রিলিং এবং অন্যান্য প্রক্রিয়াগুলিকে একত্রিত করে ক্রস করা হয়েছে।
অন্বেষণ আঘাত:
সামগ্রিক অতিস্বনক ত্রুটি সনাক্তকরণ, অভ্যন্তরীণ গুণমান GB7233-87 মানগুলির দুটি প্রয়োজনীয়তা পূরণ করা উচিত।
প্রিট্রিটমেন্টকে স্বাভাবিক করা:
আধা-রিং জোড়া স্বাভাবিককরণ এবং টেম্পারিং চিকিত্সা, পরবর্তী পৃষ্ঠ শক্ত করার জন্য একটি ভাল সংস্থা প্রদান করে;তাপ চিকিত্সার পরে অর্ধ রিং গিয়ার পরিদর্শনের অঙ্কন প্রেস বিকৃতি.
মেশিনিং:
প্রথম আড়াই রিং উচ্চ শক্তির বোল্ট দিয়ে তৈরি করা হয় যা রিংটিকে সামগ্রিকভাবে সংযুক্ত করে, সামগ্রিক প্রক্রিয়াটি একটি বৃত্ত Quannei ওয়াই দাঁত এবং উপরের এবং নীচের প্রান্ত অঙ্কন করে, এবং তারপর অঙ্কন এবং মিলিং প্রক্রিয়ার প্রয়োজনীয়তা মেশিন করে।
প্রক্রিয়াকরণ চাপ দূরীকরণ:
সামগ্রিক রিং চাপ দূর করতে annealed.
সামগ্রিক রিং পৃষ্ঠ শক্ত করা:
যদি অ্যালভিওলার দাঁত পৃষ্ঠ আবেশন কঠোরতা বরাবর, কঠোরতা HRC50 ~ 55, কার্যকর শক্ত স্তর গভীরতা 3 ~ 5 মিমি।
চূড়ান্ত পরিদর্শন:
প্রথমত, সনাক্তকরণ ফ্রিকোয়েন্সি quenching, টেম্পারিং রিং গিয়ার কগিংয়ের পরে কঠোরতা অঙ্কনের প্রয়োজনীয়তা পূরণ করে;দ্বিতীয়ত, বিকৃতি 3 মিমি হিসাবে সর্বাধিক বাইরের ব্যাস বৃহত্তর আকার D6944 কিনা তা সনাক্ত করতে, যান্ত্রিক সংশোধন যোগ্যতা পর্যন্ত প্রয়োজন;তৃতীয়ত, দাঁত এবং ফিললেট চৌম্বকীয় কণা পরিদর্শন, গুণমান দুটি প্রয়োজনীয়তা GB/T9444-88 মান প্রয়োজনীয়তা পূরণ করা উচিত;অবশেষে, চূড়ান্ত পরিদর্শনের জন্য অঙ্কন এবং প্রযুক্তিগত প্রয়োজনীয়তা অনুযায়ী।
