পণ্যের বিবরণ:
প্রদান:
|
| নাম: | ডুবন্ত উইঞ্চ | মডেল: | JZ-10/600 |
|---|---|---|---|
| দড়ির ক্ষমতা (M): | 600 | গঠন: | বাহক পদ্ধতি |
| ব্র্যান্ড: | জেডটিআইসি | মোটর শক্তি: | 22 কিলোওয়াট |
| মোটর ভোল্টেজ: | 380V | ওয়ারেন্টি: | 1 ২ মাস |
| লক্ষণীয় করা: | উত্তোলন ওয়েল ডুবন্ত উইঞ্চ,বড় লোডের পরিবর্তনের লিফটিং উইঞ্চ,22kw লিফটিং উইঞ্চ |
||

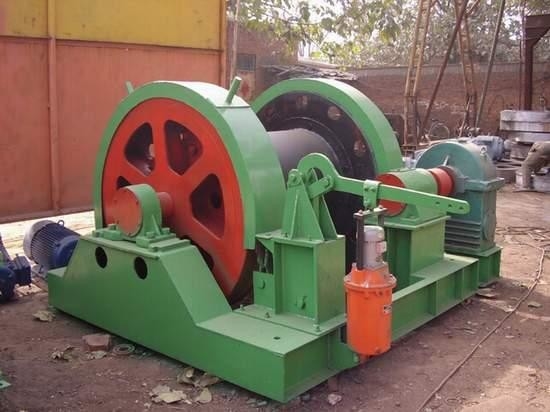

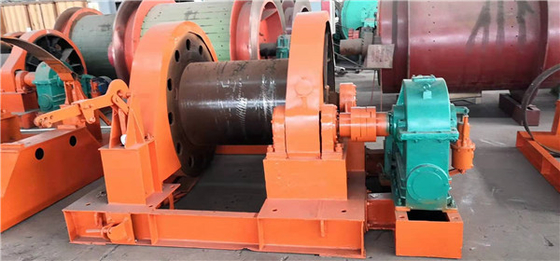

বৃহৎ লোড বৈচিত্র্য সহ উত্তোলন মেশিন উত্তোলন ভাল ডুবন্ত উইঞ্চ
1. গউত্তোলন মেশিন onveyingডুবন্ত উইঞ্চ পরামিতি:
| মডেল |
তারের দড়ির সর্বোচ্চ স্ট্যাটিক টান (কেএন) |
দড়ির ক্ষমতা (M) |
তারের দড়ি গতি (মি/মিনিট) | তারের দড়ি ব্যাস (মিমি) | মোটর | মাত্রা (L*W*H)(মিমি) |
ওজন (কেজি) |
||
| দ্রুত | ধীর | শক্তি (কিলোওয়াট) |
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ (V) |
||||||
| জেজেড-৫/৪০০ | 50 | 400 | 6 | 3 | 23 | 11 | 380 | 2375×1970×1340 | 3140 |
| JZ-10/600 | 100 | 600 | 6 | 3 | 31 | 22 | 380 | 3037×2570×1770 | 6250 |
| JZ-10/800 | 100 | 800 | 6 | 3 | 31 | 22 | 380 | 3342×2906×1825 | 6500 |
| JZ-16/800 | 160 | 800 | 6 | 3 | 40 | 30 | 380 | 3358×3200×2240 | 11480 |
| JZ-16/1000 | 160 | 1000 | 6 | 3 | 40 | 37 | 380 | 3508×3200×2240 | 11700 |
| JZ-25/1300 | 250 | 1300 | 6 | 3 | 52 | 45 | 380 | 3827×2623×2500 | 14678 |
| JZ-40/1300 | 400 | 1300 | 6 | 3 | 65 | 75 | 380 | 4596×4218×2975 | 25000 |
2. ডুবন্ত উইঞ্চের গঠন ওভারভিউগউত্তোলন মেশিন onveying
এই সিরিজের উইঞ্চের গঠন হল উইন্ডিং টাইপ, যা প্রধানত স্পিন্ডল ডিভাইস, রিডুসার, ব্রেক হুইল সহ ইলাস্টিক কাপলিং, ওয়ার্কিং ব্রেক, সেফটি ব্রেক, ফ্রেম, মোটর এবং অন্যান্য অংশ নিয়ে গঠিত।
(1) টাকু ডিভাইস
স্পিন্ডল ডিভাইসের মধ্যে রয়েছে: স্পিন্ডল, গিয়ার, ড্রাম, ব্রেক হুইল, বিয়ারিং সিট এবং বিয়ারিং ইত্যাদি। ড্রামটি তামার হাতা এবং বোল্ট দ্বারা গিয়ার এবং ব্রেক চাকার সাথে সংযুক্ত থাকে এবং গিয়ারটি চাবি দ্বারা মূল শ্যাফ্টের সাথে সংযুক্ত থাকে। , তাই প্রধান শ্যাফ্ট শুধুমাত্র ড্রামের সাথে ঘোরে এবং টর্ক স্থানান্তর করে না।তারের দড়ির প্রস্থান দিক উপরে।
(2) হ্রাসকারী
Reducer হল গোলাকার কীট গিয়ার পেয়ার ডিলেরেশন, প্লাস একটি পরিবর্তন গিয়ার ব্যবহার।গিয়ার পরিবর্তন হ্যান্ডেলের দ্রুত এবং ধীর অবস্থান পরিবর্তন করুন, যা দ্রুত এবং ধীর দুটি গতি পরিবর্তন করতে পারে।ডাবল-ব্যারেল 10-টন উইঞ্চে ডিফারেনশিয়াল সিস্টেমের একটি সেট রয়েছে, ডিফারেনশিয়াল হ্যান্ডেলটি স্ট্রেইট-থ্রু পজিশনে স্থাপন করা হয়েছে, রিডুসারের আউটপুট শ্যাফ্টের দুটি গিয়ারের গতি অভিন্ন;ডিফারেনশিয়াল হ্যান্ডেল ডিফারেনশিয়াল অবস্থানে স্থাপন করা হলে, দুটি গিয়ার আপেক্ষিক ঘূর্ণন, অর্থাৎ, ডিফারেনশিয়াল অ্যাকশন তৈরি করতে পারে।
(3) কাজের ব্রেক
টাইল টাইপ ব্রেক ব্যবহার করে কাজ করা ব্রেক, মোটর চালু করুন, ব্রেকটি আলগা করতে ইলেক্ট্রো-হাইড্রোলিক অ্যাকুয়েটর, মোটর বন্ধ করুন স্প্রিং ফোর্স ব্রেক।
(4) নিরাপত্তা ব্রেক
টাইল ভাসমান টাইপের জন্য সম্পূর্ণ ব্রেক, ব্রেক করার জন্য হাতুড়ির ওজন দ্বারা, ইলেক্ট্রোহাইড্রোলিক অ্যাকুয়েটর লুজ ব্রেক।
3.গউত্তোলন মেশিন onveyingডুবন্ত উইঞ্চ ব্যবহার:
জেজেড সিরিজের ড্রিলিং উইঞ্চটি মূলত কয়লা খনি, ধাতু খনি এবং অ-ধাতু খনি খাদ খনন শাফ্ট সাসপেনশন, জলের পাম্প, জলের পাইপ, গ্রাউটিং পাইপ, বায়ু নালী এবং অন্যান্য ড্রাইভিং সরঞ্জাম এবং টেনশনিং স্থিতিশীলতার দড়িতে ব্যবহৃত হয়।উইঞ্চটি মূলত উত্তোলনের দুটি খাঁচার মধ্যে সংযুক্ত লেজের দড়ি প্রতিস্থাপন করতে ব্যবহৃত হয়;এবং সেরা ফ্ল্যাট দড়ি পরিবর্তন করতে, একটি খাদ উইঞ্চ হিসাবেও ব্যবহার করা যেতে পারে, এর কার্যকারিতা খাদের মতোই।
4. পণ্য সিরিজডুবন্ত উইঞ্চেরগউত্তোলন মেশিন onveying:
(1) একক ব্যারেল JKZ ডুবন্ত উইঞ্চ
(2) ডাবল ব্যারেল 2JKZ ডুবন্ত উইঞ্চ
