পণ্যের বিবরণ:
প্রদান:
|
| নাম: | ওয়াশবক্স | অবস্থা: | নতুন |
|---|---|---|---|
| জিগ চেম্বার: | 1-3 পিসি | ওজন: | নির্ভর করে, 130 কেজি |
| ওয়ারেন্টি: | 1 বছর | Model: | 100*150 Diaphragm jig |
| চালনী চেম্বার এলাকা: | 0.015 m² | রাশ বার: | 420/মিনিট |
| লক্ষণীয় করা: | মাইনিং জিগ আকরিক ড্রেসিং সরঞ্জাম,3 পিসি চেম্বার মাইনিং জিগ,উচ্চ কার্যকারিতা মাইনিং জিগ |
||
আকরিক ড্রেসিং ইকুইপমেন্ট ওয়াশবক্স জিগিং ইন মাইনিং জিগ গ্রাইন্ডার মেশিন
1. আকরিক ড্রেসিং সরঞ্জাম জিগ পণ্য বিবরণ
জিগিং পজ আকরিক বাছাই করার ক্রিয়াকলাপকে পুনরায় সামঞ্জস্য করার জন্য অন্তর্গত, এটি একটি পৃথকীকরণ মাধ্যম হিসাবে জলের সাথে, gangue খনিজ পার্থক্যের অনুপাতে নির্বাচিত ব্যবহার করে, বাছাই করা হয়, জিগ ডায়াফ্রামের অন্তর্গত, স্ট্রোক এবং গতি নির্বাচিত অনুপাত অনুযায়ী খনিজ, নমনীয়ভাবে সামঞ্জস্য করা যেতে পারে, ব্যাপকভাবে টংস্টেন, টিন, পাললিক সোনা, হেমাটাইট, বাদামী লোহা, ম্যাঙ্গানিজ, টাইটানিয়াম, অ্যান্টিমনি, সীসা, ট্যানটালাম, নাইওবিয়াম ধাতু যেমন মাধ্যাকর্ষণ পৃথকীকরণে ব্যবহৃত হয়।
2. আকরিক ড্রেসিং সরঞ্জাম জিগ পণ্য পরামিতি
(1) ডাবল বালতি ডায়াফ্রাম জিগের ওভারভিউ
ডাবল বালতি ডায়াফ্রাম জিগ বাম এবং ডান জিগ পৃষ্ঠ দুই ধরনের বিভক্ত করা হয়.এই জিগ একটি নির্দিষ্ট চালুনি হয়.ধাতু আকরিকের পৃথকীকরণের জন্য উপযুক্ত, যেমন টংস্টেন, সোনাযুক্ত প্লেসার, টিনের আকরিক ইত্যাদি, সূক্ষ্ম উপকরণ নির্বাচনের জন্য ব্যবহার করা যেতে পারে, মোটা উপকরণ নির্বাচনের জন্যও ব্যবহার করা যেতে পারে, সর্বাধিক আকরিক খাওয়ানো কণার আকার 6-8 মিমি, তবে প্লেসারের পৃথকীকরণের ক্ষেত্রে, সর্বাধিক কণার আকার 12 মিমি।
(2) ডাবল বাকেট ডায়াফ্রাম জিগের গঠন এবং ব্যবহারের নির্দেশাবলী

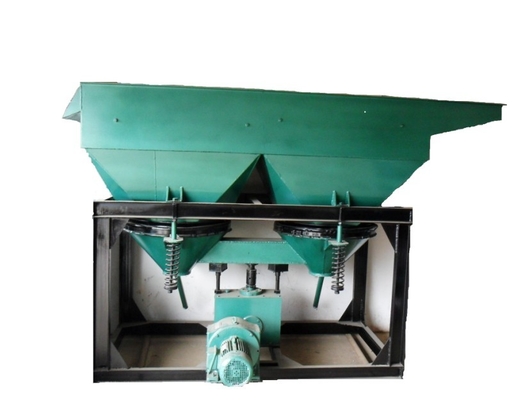

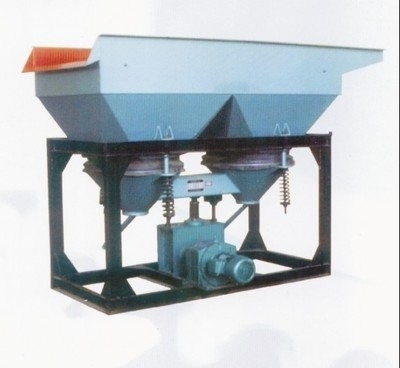

LTS300×450 ডাবল বাকেট ডায়াফ্রাম জিগ স্ট্রাকচার গঠিত: ফিউজলেজ, ট্রান্সমিশন ডিভাইস, ওয়াটার সেপারেটর, ডায়াফ্রাম এবং ল্যাচ এবং অন্যান্য প্রধান অংশ, শরীরে দুটি আকারের হপার রয়েছে, প্রতিটি ডায়াফ্রাম হপারকে জিগ এরিয়া এবং ডায়াফ্রাম এরিয়াতে ভাগ করা হয়েছে নীচের অংশে। বিভাজনজিগিং প্রক্রিয়া রাবার ডায়াফ্রামের উপর নির্ভর করে আপ এবং ডাউন রেসিপ্রোকেটিং গতির জন্য যা মাঝারি (জল) দ্বারা সৃষ্ট হয়।মোটরটি ত্রিভুজ বেল্টের মধ্য দিয়ে বড় চামড়ার চাকাটিকে ঘোরানোর জন্য চালিত করে, যাতে উন্মত্ত শ্যাফটের সংযোগকারী রডটি উপরে এবং নীচে চলে যায় এবং সংযোগকারী রডের সাথে সংযুক্ত রকার আর্মটিও উপরে এবং নীচে চলে যায় এবং দুটি সংযোগকারী রড রয়েছে। রকার আর্মটি রাবার ডায়াফ্রামের সাথে সংযুক্ত, যাতে ডায়াফ্রামটি উপরে এবং নিচে পরস্পরগত আন্দোলন, জিগিং করে।
চিকিত্সা করা আকরিকের শস্যের আকার অনুসারে, সংযোগকারী রডের স্ট্রোক পরিবর্তন করা যেতে পারে এবং সেরা জিগিং প্রভাব পেতে বিভিন্ন স্ট্রোক নির্বাচন করা যেতে পারে।পাঞ্চিং সময় পরিবর্তন করার পদ্ধতি হল ছোট চামড়ার বেল্টের চাকা প্রতিস্থাপন করা।দুই ধরনের পাঞ্চিং টাইম হতে পারে: 322 বার/মিনিট;প্রতি মিনিটে 420 বিট।স্ট্রোক নির্বাচনের পদ্ধতি হল সেট স্ক্রু এবং বাদাম আলগা করা, লোকেটিং পিনটি টেনে বের করা, এবং অদ্ভুত সামঞ্জস্যকারী হাতা এবং উন্মাদ শ্যাফ্টের মধ্যে আপেক্ষিক অবস্থান ঘোরানো।11টি ভিন্ন স্ট্রোক রয়েছে (0-25.3 মিমি)।
কাজের চালনীর উপরে একটি চালুনি যুক্ত করার কারণে, জিগটি অসম কণার আকারের সামগ্রীগুলি পরিচালনা করতে ব্যবহার করা যেতে পারে।(দ্রষ্টব্য: এই স্ক্রীনটি অর্ডারের প্রয়োজনীয়তা অনুযায়ী সরবরাহ করা যাবে না) নির্বাচিত কাঁচা আকরিককে জিগিং চেম্বারে পাঠানো হয়, ডায়াফ্রামের আন্দোলনের কারণে, মাঝারি আকরিক কণাগুলি নির্দিষ্ট মাধ্যাকর্ষণ অনুযায়ী স্তরিত হয়;কৃত্রিম বিছানা কণার ফাঁক এবং চালনী মাধ্যমে সূক্ষ্ম এবং ভারী আকরিক কণা, জিগ বালতি স্টোরেজ মধ্যে সেট, উপরের মোটা এবং হালকা আকরিক কণা (খনিজ) মাঝারি প্রবাহ দ্বারা চালনী স্রাব মুখের শেষ পর্যন্ত, কারণ অবস্থান পরবর্তী জিগ চেম্বারটি পূর্বের জিগ চেম্বারের চেয়ে 50 মিমি কম, তাই হালকা আকরিক কণা পূর্বের চেম্বারের লেজের প্লেট দিয়ে উপচে পড়ে এবং পরবর্তী চেম্বারে প্রবেশ করে এবং আবার জিগড হয়।আকরিক স্রাবের আকার নিয়ন্ত্রণ করার প্রয়োজন অনুসারে লেজ প্লেটের অবস্থানের উচ্চতা সামঞ্জস্য করা যেতে পারে।স্টোরেজ এবং ডিসচার্জ হপারের ঘনত্ব পর্যায়ক্রমে ডিসচার্জ পাইপ থেকে নিঃসৃত হয়।
3.আকরিক ড্রেসিং সরঞ্জামডাবল বাকেট ডায়াফ্রাম জিগের প্রধান প্রযুক্তিগত তথ্য:
পণ্যের স্পেসিফিকেশন এবং প্রযুক্তিগত পরামিতি:
| মডেল স্পেক | জিগ চেম্বার |
স্ক্রীন রুম এলাকা (m²) |
খাওয়ানোর আকার (মিমি) | উৎপাদন ক্ষমতা (t/h) | স্ট্রোকের দৈর্ঘ্য(মিমি) | স্ট্রোকের সময় (বার/মিনিট) | জল যোগ করা হচ্ছে(t/h) |
(কেজি/সেমি²) |
মোটর | ওজন (কেজি) | |
| টাইপ | শক্তি (KW) | ||||||||||
|
100×150 ডায়াফ্রাম জিগ |
1 | 0.015 | -3 | 0.018-0.6 | - | 420 | - | 1-1.5 | Y80L-4 | 0.55 | 130 |
|
300×450 ডাবল চেম্বার ডায়াফ্রাম জিগ |
2 | 0.27 | -12 | 3-6 | 0-26 | 322 | 2-4 | 1-1.5 | Y90S-4 | 1.1 | 745 |
|
1000×1000 ডাউনমুভিং কোনিকাল জিগ |
2 | 2 | 1-5 | 10-25 | 0-26 | 200-350 | 60-80 | 0.6-2 | Y100L-6 | 1.5 | 1700 |
|
370×360 ডাউনমুভিং কনিক্যাল ডায়াফ্রাম জিগ |
2 | 0.274 | 6 | 1-3 | 5-25 | 200-250 | 2-5 | - | Y90S-4 | 1.1 | 240 |
| কাজ চামড়া trapezoidal পার্শ্ব চলন্ত মধ্যচ্ছদা জিগ | 3 | 2.7 | -3 | 12.5-37.5 | 13-21 | 170-230 | 60-90 | 2 | Y90S-4 | 1.1 | 2000 |
| 670 × 920 জিগ | 2 | 1.44 | 4-8 | 7-10 | 18-24 | 240-300 | |||||
