বল মিল বৃহৎ গিয়ার রিং ঢালাই ইস্পাত দাঁত পৃষ্ঠ সূক্ষ্ম গ্রাইন্ডিং কাস্টমাইজেশন

বল মিল বৃহৎ গিয়ার রিং ঢালাই ইস্পাত দাঁতের পৃষ্ঠ সূক্ষ্ম গ্রাইন্ডিং কাস্টমাইজেশন

প্রযুক্তিগত প্রয়োজনীয়তা
1) সারফেস শক্ত করার প্রাথমিক প্রক্রিয়া হল নরমালাইজিং, যার কঠোরতা HB210-250। যান্ত্রিক বৈশিষ্ট্যগুলি হল: চূড়ান্ত শক্তি Rb690MPa, ফলন শক্তি Rs490MPa, প্রসারণ D511%, ক্ষেত্রফল হ্রাস W25%, এবং প্রভাব শক্ততা Ak30J। গিয়ার দাঁতগুলি HRC50-55 কঠোরতা পর্যন্ত ইন্ডাকশন হার্ডেন করা হয়, যার কার্যকর শক্ত স্তর গভীরতা 3-5 মিমি।
2) গিয়ার জুড়ে অতিস্বনক ত্রুটি সনাক্তকরণ করা হয় এবং অভ্যন্তরীণ গুণমান GB7233-87-এ নির্দিষ্ট করা ক্লাস II প্রয়োজনীয়তা পূরণ করতে হবে। গিয়ার দাঁত এবং ট্রানজিশন ফাইলেটেও চৌম্বক কণা পরিদর্শন করা হয় এবং গুণমান GB/T9444-88-এ নির্দিষ্ট করা ক্লাস II প্রয়োজনীয়তা পূরণ করতে হবে।

গিয়ার রিং উত্পাদন প্রক্রিয়া
2.1 ফাঁকা
ইস্পাত ঢালাই ফাঁকাগুলি কারখানা সরবরাহ করে এবং GB11352-89 অনুযায়ী তৈরি করা হয়। ঢালাই প্রক্রিয়া প্রয়োজনীয়তা অনুযায়ী ঢালাই করা হয়, গলানো হয়, ঢালা হয়, বাক্সবন্দী করা হয়, পরিষ্কার করা হয় এবং ছাঁটা হয়। পরিদর্শন এবং গ্রহণের সময়, ইস্পাত ঢালাইগুলি অঙ্কন এবং প্রযুক্তিগত প্রয়োজনীয়তা অনুযায়ী পরিদর্শন করা হয়। JB/T6402-92 অনুযায়ী যোগ্য হওয়ার পরে, সেগুলি পরবর্তী প্রক্রিয়ার জন্য ছেড়ে দেওয়া হয়।
2.2 রুক্ষ মেশিনিং: চিহ্নিতকরণ এবং মেশিনিং ভাতাগুলি অঙ্কন প্রয়োজনীয়তা অনুযায়ী করা হয়, এর পরে সারিবদ্ধকরণ, সংযোগ, অভ্যন্তরীণ এবং বাইরের পরিধিগুলির মেশিনিং, মিলন পৃষ্ঠগুলির মিলিং এবং ড্রিলিং করা হয়।
2.3 ত্রুটি সনাক্তকরণ: পুরো ঢালাই জুড়ে অতিস্বনক ত্রুটি সনাক্তকরণ করা হয়। অভ্যন্তরীণ গুণমান GB7233-87-এ নির্দিষ্ট করা ক্লাস II প্রয়োজনীয়তা পূরণ করতে হবে।
2.4 নরমালাইজিং প্রি ট্রিটমেন্ট: পরবর্তী সারফেস শক্ত করার জন্য একটি ভাল মাইক্রোস্ট্রাকচার প্রদানের জন্য অর্ধ রিং গিয়ারগুলিকে নরমালাইজড এবং টেম্পার করা হয়। অর্ধ রিং গিয়ারগুলি অঙ্কন প্রয়োজনীয়তা অনুযায়ী পোস্ট-হিট ট্রিটমেন্টের বিকৃতির জন্য পরিদর্শন করা হয়। 2.5 চূড়ান্ত পরিদর্শন
প্রথমত, মাঝারি-ফ্রিকোয়েন্সি কোয়েনচিং এবং টেম্পারিংয়ের পরে, রিং গিয়ারের প্রতিটি দাঁতের খাঁজের কঠোরতা পরীক্ষা করুন যাতে এটি অঙ্কন প্রয়োজনীয়তা পূরণ করে। দ্বিতীয়ত, পরীক্ষা করুন যে সর্বাধিক বাইরের ব্যাস (D6944) বৃদ্ধি পেয়েছে কিনা। যদি বিকৃতি 3 মিমি হয়, তবে এটি প্রয়োজনীয়তা পূরণ না করা পর্যন্ত যান্ত্রিক সংশোধন প্রয়োজন। তৃতীয়ত, গিয়ার দাঁত এবং ট্রানজিশন ফাইলেটে চৌম্বক কণা পরিদর্শন করুন। গুণমান GB/T9444-88-এ নির্দিষ্ট করা দ্বিতীয় স্তরের প্রয়োজনীয়তা পূরণ করতে হবে। পরিশেষে, অঙ্কন এবং প্রযুক্তিগত প্রয়োজনীয়তা অনুযায়ী চূড়ান্ত পরিদর্শন করুন।

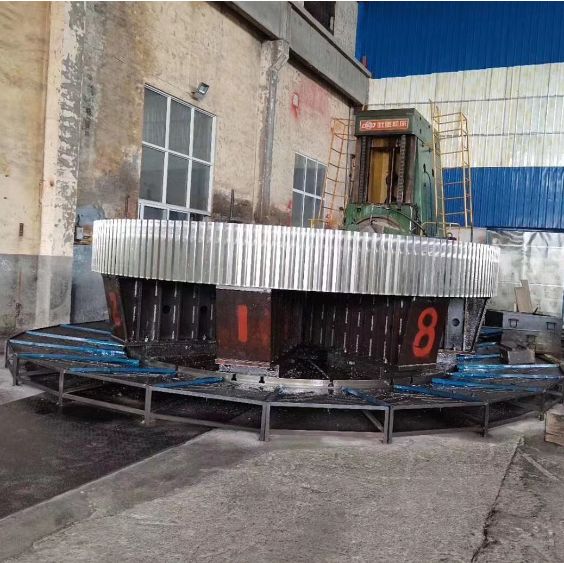

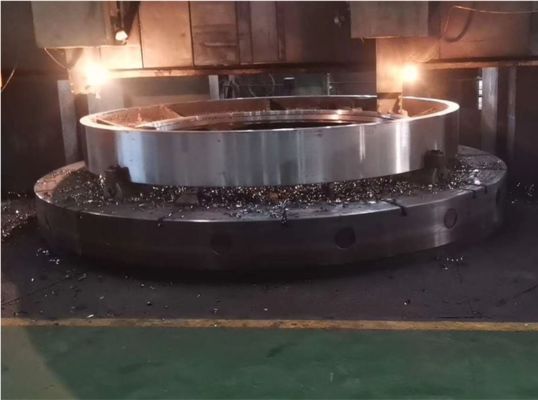

পণ্য প্রদর্শন

পণ্যের পরামিতি
