পণ্যের বিবরণ:
প্রদান:
|
| মডেল: | অক্সিডেশন পেলেট রোটারি ভাটা | উৎপাদন ক্ষমতা: | 300 দশ হাজার টন |
|---|---|---|---|
| অবস্থা: | নতুন | টাইপ: | দুই পাশে হাইড্রোলিক ড্রাইভ |
| ওয়ারেন্টি: | 1 ২ মাস | কীওয়ার্ড: | চীন ঘূর্ণমান ভাটা |
| রঙ: | আলোচনা সাপেক্ষ | কারখানা পরিদর্শন: | স্বাগত |
| লক্ষণীয় করা: | হাইড্রোলিক ড্রাইভ অক্সিডেশন পেলেট রোটারি কিলন,3 মিলিয়ন টন অক্সিডেশন পেলেট উত্পাদন লাইন |
||
অক্সিডেশন পেলেট রোটারি ভাটা 300 দশ হাজার টন অক্সিডেশন পেলেট উত্পাদন লাইন ধাতুবিদ্যা মেশিন
1। পরিচিতি
অক্সিডেশন পেলেট রোটারি ভাটা হল পেলেটাইজিং প্ল্যান্টে পেলেটগুলির ক্যালসিনেশনের জন্য প্রধান উত্পাদন সরঞ্জাম।ঘূর্ণমান ভাটায় প্রতিটি পয়েন্টে তাপমাত্রা সনাক্তকরণের নির্ভুলতা গুণমান, আউটপুট, শক্তি খরচ, খরচ এবং সরঞ্জামের নিরাপদ অপারেশনে একটি নিষ্পত্তিমূলক ভূমিকা পালন করে।ঘূর্ণমান ভাটির ঘূর্ণন ঘূর্ণমান ভাটির ভিতরে তাপমাত্রা সঠিকভাবে পরিমাপ করতে অনেক অসুবিধার সম্মুখীন হয়।অতএব, ঘূর্ণমান ভাটির সঠিক, অর্থনৈতিক এবং ব্যবহারিক তাপমাত্রা পরিমাপ পদ্ধতি নির্বাচন করা ঘূর্ণমান ভাটির স্বাভাবিক উত্পাদন নিশ্চিত করার একটি গুরুত্বপূর্ণ উপায়।
2003 সালে, চীনে শূন্যস্থান পূরণের জন্য একটি Φ5×33m অক্সিডাইজড পেলেট ভাটা তৈরি করা হয়েছিল।2005 সালে, "ওয়ার্ল্ড কিলন কিং" Φ 6.58×47.2 মি পিলেট ভাটা তৈরি করা হয়েছিল।ধাতুবিদ্যা মেশিন

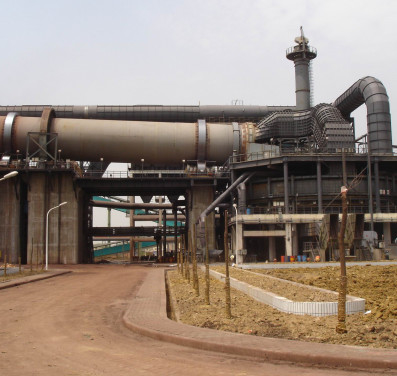

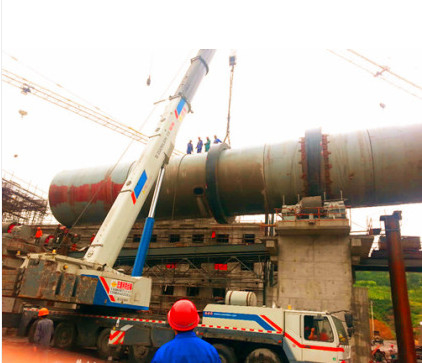

2. কেস: চীনে প্রথম 3 মিলিয়ন টন অক্সিডেশন পেলেট উত্পাদন লাইন সফলভাবে স্ট্যান্ডার্ডে পৌঁছেছে এবং উত্পাদনে পৌঁছেছে
ইয়াংঝো তাইফু 2×3 মিলিয়ন টন অক্সিডাইজড পেলেট প্রকল্পের প্রথম পর্যায়ের উৎপাদন লাইন লুও মাইন দ্বারা সংকুচিত সফলভাবে স্ট্যান্ডার্ডে পৌঁছেছে এবং উৎপাদনে পৌঁছেছে।
এই প্রকল্পটি চীনের প্রথম 3 মিলিয়ন টন পেলেটাইজিং উৎপাদন লাইন।প্রথম পর্যায়ের মসৃণ উত্পাদন লাইনটি স্ট্যান্ডার্ডে পৌঁছেছে এবং উত্পাদনে পৌঁছেছে, যা সম্পূর্ণ পেলেটিং ক্ষেত্রে একটি নতুন বেঞ্চমার্ক স্থাপন করেছে এবং সম্পূর্ণ পেলিটিং প্রকল্পকে আরও শক্তিশালী করার জন্য কোম্পানির জন্য একটি ভিত্তি স্থাপন করেছে।
এটা অনুমান করা হয় যে উৎপাদন লাইনের প্রথম পর্যায়ের উৎপাদন ক্ষমতা 24 ঘন্টা একটানা অপারেশনের পরে 9,600 টনে পৌঁছেছে, যা 9,200 টন পরিকল্পিত ক্ষমতাকে ছাড়িয়ে গেছে, যা মালিকের দ্বারা অত্যন্ত মূল্যায়ন করা হয়েছে।এই প্রকল্পে, অক্সিডাইজিং পেলেট উত্পাদন লাইনের প্রধান সরঞ্জামগুলির মধ্যে রয়েছে গ্রেট 5.2 × 57 মিটার, রোটারি ভাটা 6.4 × 43 মিটার ব্যাস, রিং কুলার 22 মিটার ব্যাস, ডিস্ক পেলেটাইজার 7.5 মিটার, রোটারি ড্রাম ড্রায়ার 4.0 × 30 মিটার ব্যাস, 500t/h শক্তিশালী মিক্সার এবং তাই, যা সম্পূর্ণরূপে কোম্পানির মূল উত্পাদন এবং মোট প্যাকেজ ক্ষমতা দেখায়।
3. অক্সিডেশন পেলেট রোটারি ভাটা পণ্য পরামিতি.ধাতুবিদ্যা মেশিন
| না. | মডেল | চিত্র সংখ্যা | SPEC | ড্রাইভ | সমর্থন |
খোঁচা বেলন ফর্ম |
টায়ার (সর্বোচ্চ) Φ×b(m)(t) |
বড় গিয়ার রিং m Φ×(m)G(t) | ওজন (টি) | |||||||||||||
| ঢাল (%) | রেভ (r/min) |
উৎপাদন ক্ষমতা দশ হাজার টন t/a (t/h) |
টাইপ | মেশিন |
মাল্টিপয়েন্ট হাইড্রোলিক টাইপ
|
ব্লক নম্বর | বিয়ারিং টাইপ | |||||||||||||||
| মোটর (কিলোওয়াট) | গিয়ার হ্রাস করা | জলবাহী চাপপয়েন্ট | Rpm kNm | |||||||||||||||||||
| 1 | Φ4.0×30মি | J973A | 3.5 | 0.47-1.4 | 60 (90) |
একপাশে যান্ত্রিক ড্রাইভ
|
ZSN4-315-092 190KW | ZSY630 বেগ অনুপাত:63 |
2 | রোল |
একক হাইড্রোলিক গিয়ার
|
Φ4.81×0.65/0.692 G=22.5 | m=28 Φ6.16×0.4 G=11.74 |
329 | ||||||||
| 2 | Φ5.0×33 মি | J987 | 4.36 | 0.95 সর্বোচ্চ 1.27 |
110 (152) | একপাশে নমনীয় ড্রাইভ | YZP400L2-6 330KW | ZSY630 বেগ অনুপাত:40 |
এক দিকে দুই পয়েন্ট | 144 | 2 | রোল |
ডাবল হাইড্রোলিক গিয়ার
|
Φ6.1×0.766/0.85 G=50 | m=32 Φ7.296×0.7 G=38 |
646 | ||||||
| 3 | Φ5.0×35মি | J987A | 4.25 | 0.3-1.3 | 120 (165) | একপাশে হাইড্রোলিক ড্রাইভ | দুই পক্ষের চার পয়েন্ট | 82.5×4 | 2 | রোল |
একক হাইড্রোলিক গিয়ার
|
Φ6.1×0.76/0.87 G=47.7 | m=36 Φ7.343×0.6 G=37.7 |
635 | ||||||||
| 4 | Φ5.9×38 মি | J991 | 4.25 | ০.৫-১.৫ | 200 (268) |
দুই দিক হাইড্রোলিক ড্রাইভ |
দুই পক্ষের চার পয়েন্ট | 87.5×4 | 2 | রোল |
একক হাইড্রোলিক গিয়ার
|
Φ7.2×0.96/1.0 G=81.46 | m=40 Φ8.8×0.68 G=46.4 | 960 | ||||||||
| 5 | Φ6.1×40m | J992 | 4.25 | 0.45-1.35 | 220 (305) |
দুই দিক হাইড্রোলিক ড্রাইভ |
2 | রোল |
একক হাইড্রোলিক গিয়ার
|
Φ7.4×0.96/1.0 G=83.9 | m=40 Φ9.04×0.68 G=51.5 | 988 | ||||||||||
| 6 | Φ6.4×45 মি | 4.25 | 0.45-1.5 | 240 (333) |
দুই পাশের মেশিন ড্রাইভ |
YP2-450L2-6 400×2 | ZSY800বেগ অনুপাত:63 | 2 | রোল |
একক হাইড্রোলিক গিয়ার
|
Φ7.4×0.96/1.0 G=83.9 | m=40 Φ9.04×0.68 G=51.5 | 1084 | |||||||||
