1. সিমেন্ট রোটারি ওভেন Introductionট টডিউক সিমেন্ট রোটারি ওভেন
ঘূর্ণমান চুলা হ'ল ঘূর্ণমান কাঠামো চুলা সংক্ষেপে, যা বিল্ডিং উপাদান সরঞ্জামগুলির মধ্যে একটি। এটি সিমেন্ট চুলায় বিভক্ত,ধাতুবিদ্যা এবং রাসায়নিক চুলা এবং কলম চুলা বিভিন্ন উপাদান চিকিত্সা অনুযায়ীসিমেন্ট ফার্মটি কার্লিন সিমেন্ট ক্লিনকারের জন্য ব্যবহৃত হয়, যার দুটি প্রকার রয়েছে, শুষ্ক ধরণের সিমেন্ট উত্পাদন ফার্ম এবং ভিজা ধরণের সিমেন্ট উত্পাদন ফার্ম।ধাতুবিদ্যা এবং রাসায়নিক চুল্লি প্রধানত রুটি খনিজ লোহা খনির চুম্বকীকরণের জন্য ব্যবহৃত হয়এটি স্টিল এবং লোহা উদ্ভিদে নিকেল ক্রোমিয়াম লোহা খনি রুটিতে ব্যবহৃত হয়। এটি রিফ্যাক্টরি উদ্ভিদে বক্সাইট চ্যামোট এবং অ্যালুমিনিয়াম উদ্ভিদে অ্যালুমিনিয়াম হাইড্রক্সাইড চ্যামোট রুটিতেও ব্যবহৃত হয়,রাসায়নিক কারখানায় ক্রোম খনিসিমেন্ট চুল্লিতে কাঁচা মিশ্রণ পুড়িয়ে ক্লিনকার তৈরি করা হয়, যা তারপর সিমেন্ট তৈরির জন্য মাটি করা হয়।
সিমেন্ট ফ্যাব্রিক সিমেন্ট তৈরির প্রক্রিয়াটির কেন্দ্রস্থল: এটি আজ প্রায় একটি ক্লিশে, কিন্তু সবসময় এতটা সত্য ছিল না।চুলা হল উদ্ভিদের সবচেয়ে ব্যয়বহুল এবং প্রযুক্তিগতভাবে জটিল অংশ, এবং কারণ এটিকে সর্বদা চালিত করতে হবে (উৎপাদনের অন্যান্য বিভাগের বিপরীতে) এটি কার্যকরভাবে উদ্ভিদের আউটপুট ক্ষমতা নির্ধারণ করে। এটি অন্য যে প্রক্রিয়াগুলির সাথে জড়িত,সিমেন্ট উৎপাদনের 'পাইরোপ্রসেসিং' পর্যায়টি শিল্পের জন্য একেবারে অনন্য এবং এটি একটি জটিল এবং বিশেষায়িত বহু-বিষয়ক প্রযুক্তির জন্য নিবেদিত।
এই কারণে, সিমেন্ট চুল্লিকে সাধারণ শ্রেণীর মধ্যে বিবেচনা করার প্রয়োজন নেই।এটি পাইরোপ্রসেসিং সরঞ্জামগুলির মধ্যেও বিরাজমান, যা বিশ্বের সবচেয়ে অর্থনৈতিকভাবে গুরুত্বপূর্ণলোহা উৎপাদনের জন্য উচ্চ চুল্লি সিমেন্ট চুল্লি দ্বারা উত্পাদিত টন পরিমাণের অর্ধেকেরও কম উত্পাদন করে, যদিও এটি জ্বালানী ব্যবহারের দিক থেকে এগিয়ে।পোর্টল্যান্ড সিমেন্ট ফ্যাব্রিকেশনস ∙ যখন কাঁচামালকে কাঁচামাল হিসাবে ব্যবহার করা হয় ∙ এগুলি এখন পর্যন্ত শিল্প উত্পাদনের বৃহত্তম উত্সএই নির্গমনগুলিকে নিয়ন্ত্রণ করার ফলে চুল্লিটির নকশা আরও পরিশীলিত হতে পারে।
2সিমেন্ট রোটারি ফার্মের প্রযুক্তিগত বৈশিষ্ট্যঃ
- চুলা শরীর উচ্চ মানের কার্বন ইস্পাত বা খাদ ইস্পাত প্লেট এবং স্বয়ংক্রিয়ভাবে ঢালাই গঠিত হয়;
- টায়ার,সপোর্ট রোলার,ওপেন গিয়ার অ্যালগাইড কাস্ট স্টিল গ্রহণ করে;
- বড় ফাঁক সহ স্লাইডিং লেয়ার, টাইলস লেয়ার স্ক্র্যাপিং নয়;
- ট্রান্সমিশন ডিভাইস হার্ড দাঁত পৃষ্ঠ হ্রাসকারী, নমনীয় diaphragm সংযোগ, ডিসি মোটর গ্রহণ করে;
- হাইড্রোলিক গিয়ার হুইল ব্যবহার করে;
- প্রিহিটার স্কেলগুলি যথাক্রমে চুলা মাথা এবং সিলিন্ডার চাপ টাইট সিলিংয়ের জন্য ব্যবহার করা হয়েছিল;
- ধীরগতির ড্রাইভ ডিভাইস।

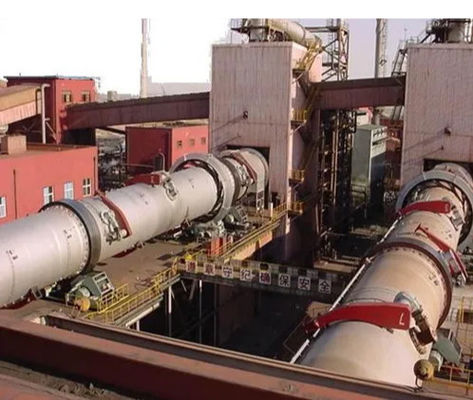

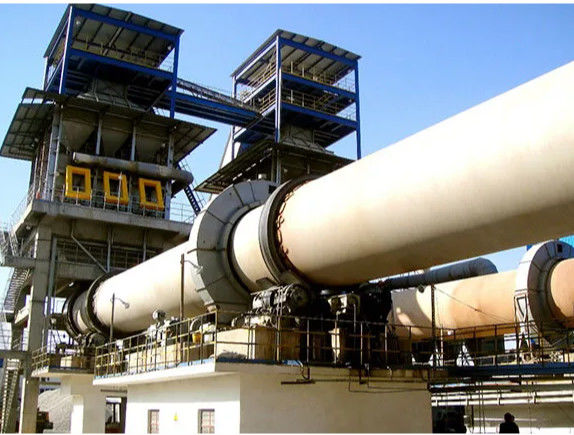

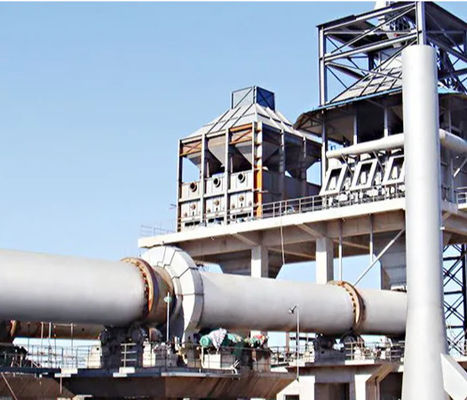

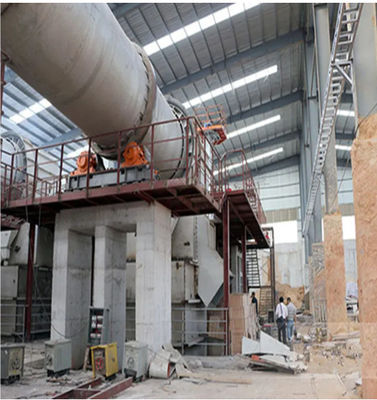

3.সিমেন্ট রোটারি ওভেনভিজা এবং শুকনো সিমেন্ট রোটারি ওভেন
4সিমেন্ট রোটারি ওভেন স্পেসিফিকেশনভিজা এবং শুকনো সিমেন্ট রোটারি ওভেন
| প্রোডাক্টের স্পেসিফিকেশন |
চুলার মাত্রা |
ক্যাপাসিটি ((t/d) |
ঘূর্ণন গতি ((r/min) |
মোটর শক্তি ((kw) |
মোট ওজন ((টন) |
| ব্যাসার্ধ ((m) |
দৈর্ঘ্য ((মি) |
প্রান্তিকতা (%) |
| Φ২.৫×৪০ |
2.5 |
40 |
3.5 |
180 |
0.৪৪-২।44 |
55 |
149.61 |
| Φ২.৫×৫০ |
2.5 |
50 |
3 |
200 |
0.৬২-১.86 |
55 |
187.37 |
| Φ২.৫×৫৪ |
2.5 |
54 |
3.5 |
204 |
0.৪৮-১45 |
55 |
196.29 |
| Φ2.7×42 |
2.7 |
42 |
3.5 |
320 |
0.১০-১।52 |
55 |
198.5 |
| Φ2.8×44 |
2.8 |
44 |
3.5 |
400 |
0৪৩৭-২18 |
55 |
201.58 |
| Φ3.0×45 |
3 |
45 |
3.5 |
500 |
0.২-২.47 |
75 |
210.94 |
| Φ3.0×48 |
3 |
48 |
3.5 |
700 |
0.৬-৩।48 |
100 |
237 |
| Φ3.0×60 |
3 |
60 |
3.5 |
800 |
0.২-২ |
100 |
310 |
| Φ3.2×50 |
3.2 |
50 |
4 |
1000 |
0.৬-৩ |
125 |
278 |
| Φ3.3×52 |
3.3 |
52 |
3.5 |
1300 |
0.২৬৬-২।66 |
125 |
283 |
| Φ3.5×54 |
3.5 |
54 |
3.5 |
1500 |
0.৫৫-৩।4 |
220 |
363 |
| Φ3.6×70 |
3.6 |
70 |
3.5 |
1800 |
0.২৫-১।25 |
125 |
419 |
| Φ4.0×56 |
4 |
56 |
4 |
2300 |
0.41-4.07 |
315 |
456 |
| Φ4.0×60 |
4 |
60 |
3.5 |
2500 |
0.৩৯৬-৩96 |
315 |
510 |
| Φ4.2×60 |
4.2 |
60 |
4 |
2750 |
0.৪-৩98 |
375 |
633 |
| Φ4.3×60 |
4.3 |
60 |
3.5 |
3200 |
0.৩৯৬-৩96 |
375 |
583 |
| Φ৪.৫×৬৬ |
4.5 |
66 |
3.5 |
4000 |
0.41-4.1 |
560 |
710.4 |
| Φ4.7×74 |
4.7 |
74 |
4 |
4500 |
0.৩৫-৪ |
630 |
849 |
| Φ4.8×74 |
4.8 |
74 |
4 |
5000 |
0.৩৯৬-৩96 |
630 |
899 |
| Φ5.0×74 |
5 |
74 |
4 |
6000 |
0.৩৫-৪ |
710 |
944 |
| Φ5.6×87 |
5.6 |
87 |
4 |
8000 |
ম্যাক্স-৪।23 |
800 |
1265 |
| Φ6.0×95 |
6 |
95 |
4 |
10000 |
সর্বোচ্চ ৫ |
৯৫০×২ |
1659 |
5ভিজা প্রক্রিয়া সিমেন্ট ঘূর্ণন চুলাভিজা এবং শুকনো সিমেন্ট রোটারি ওভেন
মূল ঘূর্ণমান সিমেন্ট চুল্লিগুলিকে 'নরম প্রক্রিয়া' চুল্লি বলা হত। আধুনিক উন্নয়নের তুলনায় তাদের মৌলিক আকারে তারা তুলনামূলকভাবে সহজ ছিল।কাঁচা ময়দাটি ঘরের তাপমাত্রায় একটি স্লারি আকারে সরবরাহ করা হয়েছিল.
একটি ভিজা প্রক্রিয়া চুলা 200 মিটার দীর্ঘ এবং 6 মিটার ব্যাস পর্যন্ত হতে পারে। এটি দীর্ঘ হতে হবে কারণ প্রচুর জল বাষ্পীভূত করতে হবে এবং তাপ স্থানান্তর প্রক্রিয়া খুব দক্ষ নয়।
এই স্লারে প্রায় ৪০% জল থাকতে পারে। এটি বাষ্পীভবন করতে প্রচুর শক্তি লাগে এবং ভিজা প্রক্রিয়াটির বিভিন্ন বিকাশের লক্ষ্য ছিল কাঁচা ময়দার পানির পরিমাণ হ্রাস করা।এর একটি উদাহরণ হল 'ফিল্টার প্রেস' (একটি বাদ্যযন্ত্র অ্যাকর্ডিয়ন 10-20 মিটার দীর্ঘ এবং বেশ কয়েকটি মিটার ব্যাসার্ধের কল্পনা করুন) - এই ধরনের অভিযোজনগুলিকে 'আধা ভিজা' প্রক্রিয়া হিসাবে বর্ণনা করা হয়েছিল.
ভিজা প্রক্রিয়াটি এক শতাব্দীরও বেশি সময় ধরে বেঁচে আছে কারণ অনেকগুলি কাঁচামাল একটি স্লারি হিসাবে মিশ্রণের জন্য উপযুক্ত।শুষ্ক পাউডারগুলি যথাযথভাবে মিশ্রিত করা প্রযুক্তিগতভাবে কঠিন ছিল.
6শুকনো প্রক্রিয়াসিমেন্টের ঘূর্ণন চুলাভিজা এবং শুকনো সিমেন্ট রোটারি ওভেন
একটি আধুনিক কারখানায়, মিশ্রিত কাঁচামালটি প্রি-হিটার টাওয়ারের মাধ্যমে চুল্লিতে প্রবেশ করে। এখানে, চুল্লি থেকে গরম গ্যাস, এবং সম্ভবত চুল্লিটির শেষ প্রান্তে শীতল ক্লিনকার,কাঁচা ভাত গরম করার জন্য ব্যবহৃত হয়ফলস্বরূপ, কাঁচা খাবারটি চুলায় প্রবেশের আগেই গরম হয়ে যায়।
শুষ্ক প্রক্রিয়াটি ভিজা পদ্ধতির চেয়ে তাপীয়ভাবে অনেক বেশি দক্ষ।
প্রথমত, এবং সবচেয়ে স্পষ্টতই, এর কারণ হল যে খাবারটি একটি শুকনো গুঁড়া এবং খুব কম বা কোনও জল নেই যা বাষ্পীভূত করতে হবে।
দ্বিতীয়ত, এবং কম স্পষ্টতই, একটি শুকনো প্রক্রিয়া চুলায় তাপ স্থানান্তর প্রক্রিয়া অনেক বেশি দক্ষ।
প্রক্রিয়াটির একটি অবিচ্ছেদ্য অংশ হল একটি তাপ এক্সচেঞ্জার যাকে 'সসপেনশন প্রিহিটার' বলা হয়। এটি একটি ঘূর্ণিঝড়ের একটি সিরিজের একটি টাওয়ার যেখানে দ্রুত চলমান গরম গ্যাসগুলি ময়দার গুঁড়োকে বাতাসে ঝুলন্ত রাখে।সব সময়, খাবারটি গরম হয়ে যায় এবং গ্যাসটি শীতল হয়ে যায় যতক্ষণ না খাবারটি গ্যাসের সাথে প্রায় একই তাপমাত্রায় থাকে।
মৌলিক শুকনো প্রক্রিয়া সিস্টেমটি চুলা এবং একটি স্থিতিস্থাপক প্রিহিটার নিয়ে গঠিত। কাঁচামাল, উদাহরণস্বরূপ, সরিষার পাথর এবং শেল, সূক্ষ্মভাবে পিষানো হয় এবং কাঁচা ময়দা উত্পাদন করতে মিশ্রিত হয়।কাঁচা ভাত preheater টাওয়ার শীর্ষে মধ্যে খাওয়ানো হয় এবং টাওয়ার মধ্যে ঘূর্ণিঝড় সিরিজ মধ্য দিয়ে যায়. চুলা থেকে গরম গ্যাস এবং প্রায়শই ক্লিনকার কুলার থেকে গরম বাতাস ঘূর্ণিঝড়ের মধ্য দিয়ে উড়িয়ে দেওয়া হয়। গরম গ্যাস থেকে কাঁচা ভাতের মধ্যে তাপ দক্ষতার সাথে স্থানান্তরিত হয়।
The heating process is efficient because the meal particles have a very high surface area in relation to their size and because of the large difference in temperature between the hot gas and the cooler mealসাধারণত, 30%-40% খাবারটি চুলায় প্রবেশের আগে কার্বনহীন হয়।
এই প্রক্রিয়াটির একটি উন্নয়ন হল 'প্রি-ক্যালসিনার' চুলা। বেশিরভাগ নতুন সিমেন্ট উদ্ভিদ এই ধরনের।নীতি শুষ্ক প্রক্রিয়া প্রিহিটার সিস্টেমের অনুরূপ কিন্তু অন্য বার্নার প্রধান সংযোজন সঙ্গেঅতিরিক্ত তাপের সাথে, খাওয়ার প্রায় 85% -95% চুলায় প্রবেশের আগে কার্বনহীন হয়।
এই পার্থক্যগুলি ছাড়াও, গত ৪০ বছরে আরও একটি বিভাগ আবির্ভূত হয়েছেঃ প্রিক্যালসিনার ওভেনস,যেখানে ফিডটি ঘূর্ণমান চুলায় প্রবেশের আগে একটি স্ট্যাটিক প্রিহিটারে চুলা জ্বালানীর একটি অংশ পুড়ে যায়.
সিআইটিআইসি ১৯৫৬ সালে প্রতিষ্ঠিত হয়। এটি চীনের বৃহত্তম খনির সরঞ্জাম এবং সিমেন্ট সরঞ্জাম প্রস্তুতকারক। সিআইটিআইসি প্রক্রিয়া শিল্পের গ্রাহকদের জন্য প্রযুক্তি এবং পরিষেবাগুলির একটি বিশ্বব্যাপী সরবরাহকারী,সহ
খনি, নির্মাণ, ধাতুশিল্প, পরিবেশ, বিদ্যুৎ, রাসায়নিক, সামুদ্রিক, ঢালাই ও ফোর্জিং।
সিআইটিআইসি প্রতি বছর ২০০,০০০ টনেরও বেশি মানসম্পন্ন সরঞ্জাম উৎপাদন করে। আমাদের পণ্যগুলির মধ্যে রয়েছে গ্রাইন্ডিং মিল, স্ক্রাবার, ক্রাশার, চুল্লি, কুলার, লিফট, রিডাক্টর, স্টিম টারবাইন এবং কম্প্রেসার।সিআইটিআইসি আইসি এছাড়াও ভারী castings এবং forgings উত্পাদন, পাশাপাশি বৈদ্যুতিক/হাইড্রোলিক নিয়ন্ত্রণ এবং তৈলাক্তকরণ সিস্টেম।
লুওয়াংয়ের আমাদের কারখানাটি 3 মিলিয়নেরও বেশি বর্গ মিটার জুড়ে রয়েছে, যার মধ্যে 2 মিলিয়ন বর্গ মিটার আচ্ছাদিত। এর মোট কর্মীসংখ্যা প্রায় 10,000 কর্মচারী যার মধ্যে 1,400 এরও বেশি কর্মচারী রয়েছে।২০০ জন ইঞ্জিনিয়ার।.
সিআইটিআইসি প্রতি বছর ২০০,০০০ টনেরও বেশি মানসম্পন্ন সরঞ্জাম উৎপাদন করে। আমাদের পণ্যগুলির মধ্যে রয়েছে গ্রাইন্ডিং মিল, স্ক্রাবার, ক্রাশার, চুল্লি, কুলার, লিফট, রিডাক্টর, স্টিম টারবাইন এবং কম্প্রেসার।সিআইটিআইসি আইসি এছাড়াও ভারী castings এবং forgings উত্পাদনইলেকট্রিক/হাইড্রোলিক কন্ট্রোল এবং লুব্রিকেশন সিস্টেম ইত্যাদি
|
