ঢালাই ইস্পাত বল মিল শেষ কভার সঙ্গে বড় R বৃত্তাকার কোণ CITIC HIC মেশিন অংশ

উচ্চ মানের ঢালাই ইস্পাত বল মিল শেষ কভার সঙ্গে বড় R বৃত্তাকার কোণ

CITIC HIC মেশিনের অংশগুলির পণ্যের ভূমিকা

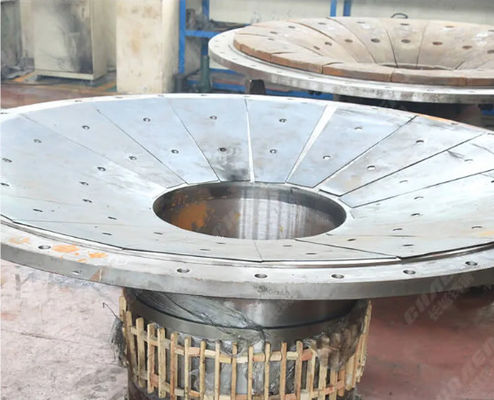

বল মিলের শেষ কভার হল বল মিলের একটি গুরুত্বপূর্ণ উপাদান, যা সিলিন্ডারের উভয় প্রান্তে অবস্থিত। এর প্রধান ফাংশন হল উপকরণ, সিলিন্ডার এবং মাধ্যমকে সমর্থন করা,এবং বল মিলের অপারেশন চলাকালীন উৎপন্ন শক্তি এবং মুহূর্ত সহ্য করতেশেষ কভারের নকশা এবং উত্পাদন মান সরাসরি বল মিলের সামগ্রিক কর্মক্ষমতা এবং স্থিতিশীলতা প্রভাবিত করে।

বল মিলের ইনপুট এবং আউটপুট শেষ কভার আমাদের কারখানা দ্বারা উত্পাদিত বল মিলের প্রধান উপাদানগুলির মধ্যে একটি। শেষ কভারটির উপাদানটি ZG270-500।

বল মিলের শেষ কভারের বিপজ্জনক অংশের দৃঢ়তা হল শেষ কভারের নকশা এবং নির্বাচনে বিবেচনা করা প্রথম বিষয়,কারণ বরং ভারী বল মিল সিলিন্ডার প্রধান বিয়ারিং উপর শেষ কভার দ্বারা সমর্থিত হয়.

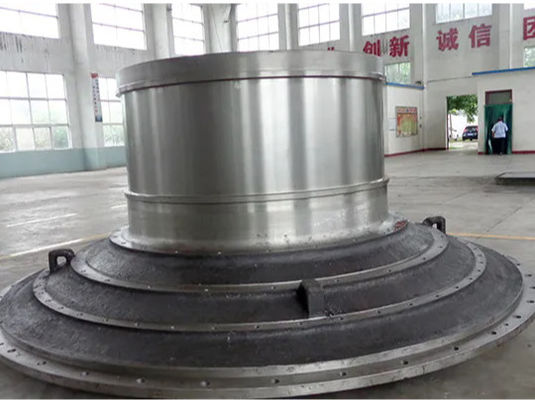

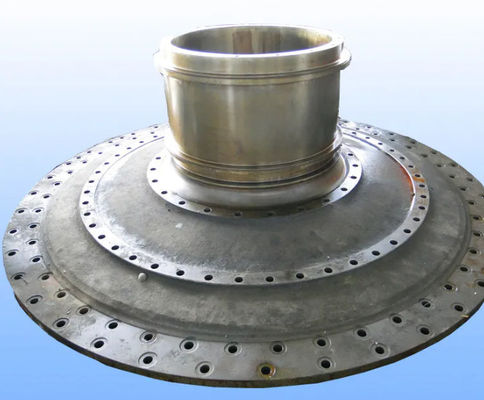

একটি বল মিলের শেষ কভার সাধারণত সামান্য শঙ্কু আকৃতির হয়। এই নকশা প্রধান ভারবহন কনফিগারেশন, জার্নালের বাঁক প্রতিরোধের,এবং বড় গিয়ারকে প্রধান বিয়ারিংয়ের ভিত্তিতে ধাক্কা দেওয়া থেকে বিরত রাখতেবড় এবং মাঝারি আকারের বল মিলগুলির শেষ কভারগুলি বেশিরভাগই ঢালাই ইস্পাত থেকে তৈরি হয়, যখন ছোট বল মিলগুলির শেষগুলি নমনীয় লোহার তৈরি হয়।শেষ কভার এর অক্ষ এবং সিলিন্ডার এর অক্ষের concentricity নিশ্চিত করার জন্য, শেষ কভার এবং জার্নাল সাধারণত এক হিসাবে ঢালাই করা হয়। তবে যখন গলন এবং ঢালাই সরঞ্জামগুলির ক্ষমতা অপর্যাপ্ত হয়, তখন তারা পৃথকভাবে ঢালাও হতে পারে,প্রক্রিয়াকৃত এবং তারপর একসাথে আবদ্ধ, এবং অবশেষে যান্ত্রিক প্রক্রিয়াজাতকরণ।

শেষ কভার জার্নাল বিভাগ নির্ধারণ করার সময়, এটি আগে থেকেই বিবেচনা করা প্রয়োজন যে বল মিলটি গিয়ার দ্বারা চালিত হয় কিনা (সোজা দাঁত, হেলিকাল দাঁত বা হেরিংবোন দাঁত) ।ইনস্টলেশনের সময় অক্ষের অনুভূমিক ত্রুটির কারণে, বল মিল অপারেশন চলাকালীন কিছু অক্ষীয় শক্তি উৎপন্ন করতে পারে।যাতে অক্ষীয় বাহিনীর প্রভাবের অধীনে সিলিন্ডারটি অক্ষীয়ভাবে চলতে না পারে এবং গিয়ারগুলির স্বাভাবিক ক্রিয়াকলাপকে প্রভাবিত করে, এটা জার্নাল ঠিক করা প্রয়োজন. যাইহোক, হিসাবে সিলিন্ডার তাপ কারণে elongate এবং লোড কর্ম অধীনে কঠিন হয়ে, এই ক্ষেত্রে,এটি সিলিন্ডার প্রসারিত এবং সংকোচন করা সম্ভব করা প্রয়োজন. এই ভাবে, অবশ্যই, সিলিন্ডারের দুটি জার্নাল শ্যাফ্ট একযোগে স্থির করা যাবে না। তাদের মধ্যে শুধুমাত্র এক স্থির করা যাবে, এবং অন্যটি চলমান মুক্ত শেষ বলা হয়।

এই উদ্দেশ্য অর্জনের জন্য, নকশায়, একটি জার্নাল সাধারণত বহির্মুখী কাঁধ দিয়ে সজ্জিত করা হয়,এবং দুটি বহির্মুখী কাঁধের মধ্যে দূরত্ব সঠিকভাবে ভারবহন গুল্ম দৈর্ঘ্য সমান. অন্য জার্নালের কোন বহির্মুখী কাঁধ নেই এবং এর দৈর্ঘ্য 5-25 মিলিমিটার বহনকারী গুল্মের চেয়ে বেশি।যেকোনো জার্নাল ফিক্সড এন্ড হিসেবে নির্বাচন করা যেতে পারেতবে দীর্ঘ সিলিন্ডারিক বল মিলগুলির জন্য, গিয়ার রিংয়ের কাছাকাছি জার্নালটি স্থির শেষ হিসাবে নির্বাচন করা উচিত।গিয়ারগুলির অক্ষীয় ভুল সমন্বয় সিলিন্ডারের বিকৃতির কারণে হবে না.

এটি উল্লেখ করা উচিত যে, বল মিলের দুটি শেষ কভার বিভিন্ন ব্যবহার রয়েছেঃ একটি হ'ল ফিডিং শেষ কভার এবং অন্যটি হ'ল ডিসচার্জিং শেষ কভার।

সিআইটিআইসি এইচআইসি মেশিনের অংশগুলির পণ্যের পরামিতি
