পণ্যের বিবরণ:
প্রদান:
|
পণ্যের নাম: | টিউব গ্রাইন্ডিং মিল | প্রযোজ্য শিল্প: | ম্যানুফ্যাকচারিং প্ল্যান্ট, কনস্ট্রাকশন ওয়ার্কস, এনার্জি এবং মাইনিং |
---|---|---|---|
অবস্থা: | নতুন | মোটর প্রকার: | এসি মোটর |
ক্ষমতা (t/h): | 14-195tph | মাত্রা (L*W*H): | 2.2x6.5-4.6x14 মি |
ওজন: | 49-485 টি | ওয়ারেন্টি: | 1 বছর |
বিক্রয়োত্তর সেবা প্রদান করা হয়: | ভিডিও প্রযুক্তিগত সহায়তা, অনলাইন সমর্থন, ক্ষেত্র ইনস্টলেশন, কমিশনিং এবং প্রশিক্ষণ | টিউব গ্রাইন্ডিং মিল: | 2.2x6.5-4.6x14 মি টিউব গ্রাইন্ডিং মিল |
ক্ষমতা: | 14-195 tph | বন্দর: | কিংদাও, সাংহাই, তিয়ানজিন |
লক্ষণীয় করা: | 195tph সিমেন্ট গ্রাইন্ডিং মিল,এজিএমএ সিমেন্ট গ্রাইন্ডিং মিল,195tph সিমেন্ট প্লান্ট কল নকল |

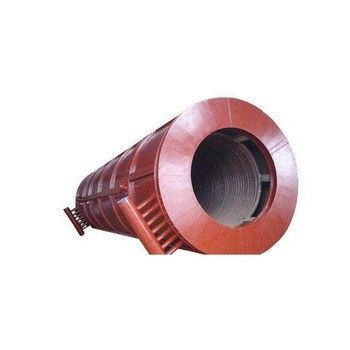

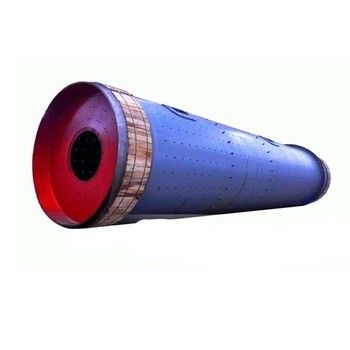

14-195 tph সিমেন্ট কাঁচা টিউব গ্রাইন্ডিং মিল
কম্প্যাক্ট এবং দক্ষ!
CITIC টিউব মিলগুলি স্থান-সংরক্ষণ, কমপ্যাক্ট, কর্মক্ষমতা উচ্চ এবং রক্ষণাবেক্ষণ কম।এটি প্রাথমিকভাবে সাপোর্ট বিয়ারিং ডিজাইন এবং ব্যবহৃত মিল ড্রাইভের কারণে।মিলটি শেল-সমর্থিত, উভয় প্রান্তে স্লাইড জুতার বিয়ারিং-এ মাউন্ট করা হয় এবং সম্পূর্ণরূপে ঢালাই নকশা হিসাবে তৈরি করা হয়।কমপ্যাক্ট ড্রাইভ সংস্করণ সহ মিলটিতে একটি অখণ্ড ড্রাইভ রয়েছে, যার প্ল্যানেটারি গিয়ার মিলের ফ্ল্যাঞ্জে মাউন্ট করা হয়েছে।CITIC টিউব মিলগুলি বছরের অভিজ্ঞতার দ্বারা সমর্থিত সবচেয়ে উন্নত গণনা এবং সিমুলেশন পদ্ধতির ফলাফল।বিশ্বব্যাপী আমরা 1,000টিরও বেশি টিউব মিল ডিজাইন ও নির্মাণ করেছি।
স্ট্যান্ডার্ড CITIC মিল স্লাইড জুতাগুলিতে শেল-সমর্থিত এবং একটি কেন্দ্রীয় ড্রাইভ রয়েছে।টর্ক ট্রান্সমিশন শঙ্কুযুক্ত স্রাব প্রান্তের মাধ্যমে প্রভাবিত হয়।এই শঙ্কুটি মিলের শেলের সাথে ঢালাই করা হয় এবং উপাদান এবং নিষ্কাশন গ্যাসের স্রাবের জন্য খোলা থাকে।ড্রাইভ ফ্ল্যাঞ্জটি শঙ্কুর শেষের সাথে সংযুক্ত।এইভাবে, ড্রাইভ ফোর্স সরাসরি এবং সমানভাবে মিলের শেলে বিতরণ করা হয়।
ন্যূনতম স্থানের প্রয়োজনীয়তার জন্য আমাদের মিলগুলি স্লাইড জুতার বিয়ারিংগুলিতে মাউন্ট করা হয়েছে এবং একটি অখণ্ড ড্রাইভ রয়েছে৷এই ড্রাইভের মূল হল একটি দুই পর্যায়ের প্ল্যানেটারি গিয়ার রিডুসার, যা সরাসরি শেষ শঙ্কুতে মাউন্ট করা হয়।মোটরের প্রান্তে শুধুমাত্র একটি ছোট স্লাইড সীল এবং একটি বন্ধ তেল তৈলাক্তকরণ সিস্টেম তেল পরিবর্তনের মধ্যে সময় বাড়ায় এবং ধুলো কণা প্রবেশের ঝুঁকি কমায়।ইনস্টলেশন দ্রুত এবং সহজ.কোন সময় গ্রাসকারী সমন্বয়.উচ্চ প্রাপ্যতা এবং প্রায় 99% যান্ত্রিক দক্ষতার স্তরের কারণে আমাদের ইন্টিগ্রাল ড্রাইভ সবচেয়ে অর্থনৈতিক ড্রাইভ।
বৈশিষ্ট্য
*নলাকার মিল ড্রাইভিং টাইপ এজ-ড্রাইভিং, সেন্টার-ড্রাইভিং, মাল্টি-পয়েন্ট মেশিং সহ এজ-ড্রাইভিং ইত্যাদি গ্রহণ করে;অ্যাসিঙ্ক্রোনাস মোটর +রিডুসার +পিনিয়ন এবং গিয়ারের পাশাপাশি সিঙ্ক্রোনাস মোটর + এয়ার এলক্লাচ + পিনিয়ন এবং গিয়ার দ্বারা চালিত।
*সাধারণত উভয় প্রান্তে স্ট্যাটিক-ডাইনামিক চাপ ভারবহন দ্বারা সমর্থিত।Fuuly বন্ধ স্ব-সারিবদ্ধ 120º অস্কুলেশন রকার বিয়ারিং ব্যবহার করা হয়।এছাড়াও একক বা ডবল স্লিপার স্ট্যাইক-ডাইনামিক বিয়ারিং ব্যবহার করা যেতে পারে।গুল্মটি এনসি মেশিন দ্বারা তৈরি করা হয়।
*বড় খোলা গিয়ারটি AGMA স্ট্যান্ডার্ড ব্যবহার করে ডিজাইন করা হয়েছে, নির্ভরযোগ্যভাবে সিল করা গিয়ার হাউজিং এবং গ্রীস অ্যাটোমেটিক স্প্রে করার তৈলাক্তকরণ সিস্টেমের সাথে সজ্জিত।
শেল একটি মিলের মূল অংশ।নির্ভরযোগ্য অপারেশন নিশ্চিত করতে কম্পিউটারের সাহায্যে এটিতে সীমিত উপাদান বিশ্লেষণ করা;
*শেলটি স্বয়ংক্রিয়ভাবে ঢালাই করা হয়, অতিস্বনক পরিদর্শন করা হয়, সম্পূর্ণভাবে অ্যানিল করা হয় এবং বড় বিশেষ মেশিন টুলস দ্বারা একটি চাকিং করা হয়;স্থির-গতিশীল সংযোগের অংশগুলিতে বিশেষ সীলমোহর রয়েছে, তেল এবং স্লারি ফুটো প্রতিরোধ করার জন্য ফিড এবং ডিসচার্জ হোপার, ট্রুনিয়ন ইত্যাদি;
*লাইনার আমাদের কোম্পানীর দ্বারা উন্মাদ পরিধান-প্রতিরোধী উপাদানের, যা বিশেষভাবে তাপ-চিকিত্সা করা হয়েছে, উচ্চ কঠোরতা এবং দীর্ঘ পরিষেবা জীবন সহ।এছাড়াও অন্যান্য পরিধান-প্রতিরোধী ঢালাই বা রাবার লাইনার ব্যবহার করা যেতে পারে;
*মাঝারি এবং বড় মিলের জন্য ধীর গতির ড্রাইভ আছে;
*উচ্চ এবং নিম্ন চাপ লুব্রিকেটিং স্টেশন মাঝারি এবং বড় মিল জন্য সজ্জিত করা হয়;
*নিয়ন্ত্রণ এবং সুরক্ষা ব্যবস্থা PLC দ্বারা নিয়ন্ত্রিত হয়।
গার্থ গিয়ার এবং পিনিয়ন ড্রাইভ 4,500 কিলোওয়াট পর্যন্ত যথেষ্ট।আমাদের ইন্টিগ্রাল ড্রাইভ 6,500 কিলোওয়াট পর্যন্ত উপযুক্ত।5,000 থেকে 10,000 কিলোওয়াটের মধ্যে ড্রাইভ পাওয়ার সহ মিলগুলির জন্য, আমরা নির্দিষ্ট প্ল্যানেটারি গিয়ার সহ একটি ক্লাসিক কেন্দ্রীয় ড্রাইভের সুপারিশ করি৷
সিমেন্ট টিউব মিলের প্রযুক্তিগত পরামিতি:
স্পেসিফিকেশন (ব্যাস × দৈর্ঘ্য) | ঘূর্ণায়মান গতি (আর/মিনিট) |
খাওয়ানোর আকার (মিমি) | উৎপাদনশীলতা (t/h) | মিলের লোডিং ক্ষমতা (টি) | মুল মটর | প্রধান গতি হ্রাসকারী | ওজন (টি) | |||
মডেল | শক্তি (কিলোওয়াট) | ঘূর্ণন গতি (rpm) | মডেল | গতির অনুপাত | ||||||
φ2.2×11 | 20.91 | ≤25 | 15~17 | 50 | TR1512-8 | 570 | 740 | Zd80 | 5.6 | 92 |
φ2.4×8 | 20.91 | ≤25 | 14~18 | 39.5~42 | TRQ1512-8 | 570 | 740 | Zd80-9 | 5 | 76.4 |
φ2.4×9 | 20.91 | ≤25 | 23~25 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 91 |
φ2.4×10 | 20.91 | ≤25 | 16~22 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 111 |
φ2.4×11 | 21 | ≤25 | 19~24 22~28 |
6265 | YR710-8/1180 | 710 | 740 | JDX630 | 5.6 | 125 |
φ2.4×12 | 21 | ≤25 | 18~20 21~23 |
6365 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 127 |
φ2.4×13 | 21 | ≤25 | 21~22 24~26 |
6668 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 131 |
φ2.6×10 | 20.6 | ≤25 | 21~24 | 64 | YR800-8/1180 | 800 | 740 | JDX710 | 6.3 | 140 |
φ2.6×13 | 20.6 | ≤25 | 28~31 | 81 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6.3 | 158 |
φ3.0×9 | 19.13 | ≤25 | 40~45 | 85 | YR1000-8/1180 | 1000 | 740 | MBY800 | 7.1 | 148 |
φ3×11 | 18.92 | ≤25 | 44~47 | 95 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 177 |
φ3×12 | 18.92 | ≤25 | 48~52 | 103 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 182 |
φ3×13 | 18.92 | ≤25 | 39~45 | 116 সর্বোচ্চ | YR1400-8/1430 | 1400 | 740 | JDX900 | 7.1 | 200.7 |
φ3.2×11 | 18.3 | ≤25 | 45~48 | 112 সর্বোচ্চ | YR1600-8/1430 | 1400 | 740 | JDX900 | 7.15 | 213.6 |
φ3.2×13 | 18.7 | ≤25 | ৫০~৫৫ | 133 সর্বোচ্চ | YR1600-8/1430 | 1600 | 740 | JDX1000 | 7.15 | 237 |
φ3.4×11 | 18 | ≤25 | 45~55 | সর্বোচ্চ 120 | YR1600-8/1430 | 1600 | 740 | JDX1000 | 230 | |
φ3.5×13 | 17 | ≤25 | 60~65 | 156 সর্বোচ্চ | YR2000-8/1730 | 2000 | 740 | TS130-A-F1 | 257.6 | |
φ3.8×13 (প্রধান ভারবহন প্রকার) |
17 | ≤25 | 65~70 | 190 | YR2500-8/1730 | 2500 | 740 | JS130-C-F1 | 316 | |
φ3.8×13 | 17 | ≤25 | 65~70 | 185 | YR2500-8/1730 | 2500 | 740 | DMG22/2500 | 313 | |
φ4×13 | 16.3 | ≤25 | 78~80 | 191 | YRKK900-80 | 2800 | 745 | JS140-A | 348 | |
φ4.2×11 (প্রধান ভারবহন প্রকার) |
15.8 | ≤25 | 100~110 | 182~190 | YR2800-8/17830 | 2800 | 740 | JS140-A-F1D | 350 | |
φ4.2×13 (প্রধান ভারবহন প্রকার) |
15.2 | ≤25 | 120~130 | 245 | YRKK1000-8 | 3350 | 740 | MFY355-A | 390 | |
φ4.2×13 | 15.2 | ≤25 | 110~120 | 230 | YRKK1000-8 | 3350 | 740 | MFY355-A | 380 | |
φ4.6×14 | 15 | ≤25 | 100~115 | 285 | YR1000-8 | 4200 | 740 | J3160-C | 485 |
দ্রষ্টব্য: ফর্মের প্যারামিটারগুলি শুধুমাত্র রেফারেন্সের জন্য, তাই নির্দিষ্টগুলির জন্য, গ্রাহকদের চুক্তিটি উল্লেখ করতে হবে।
কাঁচা কলের প্রযুক্তিগত পরামিতি:
স্পেসিফিকেশন (ব্যাস × দৈর্ঘ্য) | ঘূর্ণায়মান গতি (আর/মিনিট) |
খাওয়ানোর আকার (মিমি) | উৎপাদনশীলতা (t/h) | মিলের লোডিং ক্ষমতা (টি) | মুল মটর | প্রধান গতি হ্রাসকারী | ওজন (টি) | |||
মডেল | শক্তি (কিলোওয়াট) | ঘূর্ণন গতি (rpm) | মডেল | গতির অনুপাত | ||||||
φ3×(8.5+5) | 18.9 | ≤25 | 55~53 | 76~80 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6.3 | 160 |
φ3.2×(7+1.8) (ক্যান্টিলিভার শুকানো) |
18.25 | ≤25 | 50~53 | 59 | YR630-8 | 1000 | 740 | JDX800 | 6.3 | 153 |
φ3.5×10 (ক্যান্টিলিভার শুকানো) |
17.3 | ≤25 | 75~80 | 87 | YR1250-8/430 | 1250 | 740 | JS110-A-F1 | 214 | |
φ3.6×(7.5+1.5) | 17.3 | ≤25 | 90~95 | 98 | YRkk710-8 | 1400 | 740 | JDX900 | 7.1 | 220 |
φ3.8×1.2 | 16.6 | ≤25 | 133 | 100~110 | YR800-8 | 2000 | 740 | JS130-A | 295 | |
φ4.6×(9.5+3.5) | 15 | ≤25 | 185 | 175~180 | YRkk1000-8 | 3550 | 740 | MFY355A | 415 |
দ্রষ্টব্য: ফর্মের প্যারামিটারগুলি শুধুমাত্র রেফারেন্সের জন্য, তাই নির্দিষ্টগুলির জন্য, গ্রাহকদের চুক্তিটি উল্লেখ করতে হবে।
ভেজা কাঁচা মিলের প্রযুক্তিগত পরামিতি:
স্পেসিফিকেশন (ব্যাস × দৈর্ঘ্য) | ঘূর্ণায়মান গতি (আর/মিনিট) |
খাওয়ানোর আকার (মিমি) | উৎপাদনশীলতা (t/h) | মিলের লোডিং ক্ষমতা (টি) |
মুল মটর | প্রধান গতি হ্রাসকারী | ওজন (টি) | |||
মডেল | শক্তি (কিলোওয়াট) | ঘূর্ণন গতি (rpm) | মডেল | গতির অনুপাত | ||||||
φ2.2×7 | 21.4 | ≤3 | 20~25 | 31 | YR148-8 | 380 | 740 | ZD70-9 | 5 | 49 |
φ2.2×13 | 21.6 | ≤25 | ৩৩~৩৭ | 58~60 | YR630-8/1180 | 630 | 740 | MBY630 | 5.6 | 53.4 |
φ2.4×13 | 21 | ≤25 | 45~50 | 65~70 | YR800-8/1180 | 800 | 740 | JDX710 | 5.6 | 131 |
φ2.6×13 | 20 | ≤25 | 45~46 | 80t (সর্বোচ্চ) | YR1000-8/1180 | 1000 | 740 | TDX800 | 6.3 | 153 |
φ6.2×6.4 | 18.5 | ≤25 | 32~41 | 86~90.5 | TDMK1000-36 | 1000 | 740 | 134 |
দ্রষ্টব্য: ফর্মের প্যারামিটারগুলি শুধুমাত্র রেফারেন্সের জন্য, তাই নির্দিষ্টগুলির জন্য, গ্রাহকদের চুক্তিটি উল্লেখ করতে হবে।
কাঁচা কল শুকানোর প্রযুক্তিগত পরামিতি:
স্পেসিফিকেশন (ব্যাস × দৈর্ঘ্য) | ঘূর্ণায়মান গতি (আর/মিনিট) |
খাওয়ানোর আকার (মিমি) | উৎপাদনশীলতা (t/h) | মিলের লোডিং ক্ষমতা (টি) |
মুল মটর | প্রধান গতি হ্রাসকারী | ওজন (টি) | |||
মডেল | শক্তি (কিলোওয়াট) | ঘূর্ণন গতি (rpm) | মডেল | গতির অনুপাত | ||||||
φ2.4×8 | 20.91 | ≤25 | 25~28 | 39~42 | JRQ1512-8 | 570 | 740 | ZD80-9 | 5 | 76.4 |
φ2.4×10 | 20 | ≤25 | 27~30 38~40 |
50 | YR710-8/1180 | 710 | 740 | JDX630 | 5.6 | 111 |
φ2.4×11 | 21 | ≤25 | 41~42 46~48 |
৬২~৬৫ | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 125 |
φ2.4×12 | 21 | ≤25 | 40~42 45~48 |
63~65 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 127 |
φ2.4×13 | 21.5 | ≤25 | 48~51 | 68~72 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 131 |
φ2.6×8 | 20 | ≤25 | 30~35 | 54 | YR630-8/1180 | 630 | 740 | JDX630 | 5.6 | 135 |
φ2.6×10 | 20.91 | ≤25 | 45~46 | 80 | YR1000-8/1180 | 1000 | 740 | JDX710 | 6.3 | 136 |
φ3×9 | 19.13 | ≤25 | ৫০~৫৫ | 76~80 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6.3 | 145 |
φ3.2×7 | 18.25 | ≤25 | 50~52 | 58 | YR1000-8/1180 | 1000 | 740 | MBY800 | 6.3 | 140 |
φ3.2×9 | 18.3 | ≤25 | ৬০~৭০ | 90 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 175 |
φ4.6×10+3.5 | 15 | ≤25 | 195 | 190 | 3550 | 740 | JS150-BF | 476 |
বিঃদ্রঃ:ফর্মের প্যারামিটারগুলি শুধুমাত্র রেফারেন্সের জন্য, তাই নির্দিষ্টগুলির জন্য, গ্রাহকদের চুক্তিটি উল্লেখ করতে হবে।
প্রশ্নঃ কেন আমরা লুওয়াং ঝংতাই ইন্ডাস্ট্রিজ কো।, লিমিটেডে বিশ্বাস করি:
উত্তর: 1. 30 বছরেরও বেশি অভিজ্ঞতা।
2. আমরা খনির যন্ত্রপাতি, নির্মাণ যন্ত্রপাতি, মেশিন ঢালাই এবং নকল অংশগুলির নেতৃস্থানীয় পেশাদার সরবরাহকারী
3. সমস্ত পণ্য ISO9901:2000 গুণমান ব্যবস্থাপনা শংসাপত্র এবং CE, ROHS সার্টিফিকেট অর্জন করেছে।
প্রশ্ন: ডেলিভারি সময়
উত্তর: পার্টস লিড টাইম 1-2 মাস, মেশিন 2-3 মাস।
প্রশ্নঃ পেমেন্ট শর্তাবলী
উত্তর: পেমেন্টের ধরন গ্রহণ করুন: T/T, L/C, ওয়েস্টার্ন ইউনিয়ন, নগদ।
চুক্তি স্বাক্ষরিত হলে 30% আমানত।শিপিংয়ের আগে সম্পূর্ণ অর্থ প্রদান করা হয়
প্রশ্ন: মানের ওয়ারেন্টি?
উত্তর: গ্যারান্টি সময়: প্রধান যন্ত্রপাতির জন্য এক বছর।কিছু ভুল হলে আমরা প্রযুক্তিগত পরামর্শ প্রদান করব এবং অবিলম্বে সমাধান খুঁজে বের করব।যারা যন্ত্রাংশ পরা তাদের জন্য আমরা দীর্ঘমেয়াদী সরবরাহের জন্য উচ্চ মানের যন্ত্রাংশের গ্যারান্টি দিই।
প্রশ্নঃ বিক্রয়োত্তর সেবা?
উত্তর: শেষ ব্যবহারকারীর প্রয়োজন হলে আমরা মেশিন চালানোর পরীক্ষা এবং যন্ত্রাংশ রক্ষণাবেক্ষণের জন্য প্রযুক্তিগত গাইড সরবরাহ করতে পারি।
