5-500 Tph বল গ্রাইন্ডিং মিল 5 টন কোয়ার্টজ বল মিল গ্রাইন্ডিং

আমাদেরবয়স
বল মিল হল উপাদান ভেঙ্গে ফেলার পর তা গুঁড়ো করার মূল সরঞ্জাম।
বল মিল হল উচ্চ সূক্ষ্ম গ্রাইন্ডিং মেশিনগুলির মধ্যে একটি যা শিল্প উত্পাদনে ব্যাপকভাবে ব্যবহৃত হয়।
অনেক ধরণের আছে, যেমন অনুভূমিক বল মিল, বল মিল বিয়ারিং বুশ, শক্তি সঞ্চয়কারী বল মিল, ওভারফ্লো টাইপ বল মিল, সিরামিক বল মিল, গ্রিড বল মিল ইত্যাদি।
বল মিল সব ধরনের আকরিক এবং অন্যান্য উপকরণ নাকাল জন্য উপযুক্ত, খনিজ প্রক্রিয়াকরণ, বিল্ডিং উপকরণ এবং রাসায়নিক শিল্পে ব্যাপকভাবে ব্যবহৃত হয়, শুকনো এবং ভিজা নাকাল পদ্ধতিতে বিভক্ত করা যেতে পারে। এটি দুটি প্রকারে বিভক্ত করা যেতে পারে, গ্রিডের ধরন এবং ওভারফ্লো টাইপ। , বিভিন্ন ডিসচার্জিং মোড অনুযায়ী.

আকরিক মিল প্রকার	মন্তব্য
হভ	খাওয়ানো ছোট আকার এবং আউটপুট 200mesh
agmill এবং sag মিল	চোয়াল পেষণকারী মত বড় নিষ্পেষণ অনুপাত সঙ্গে

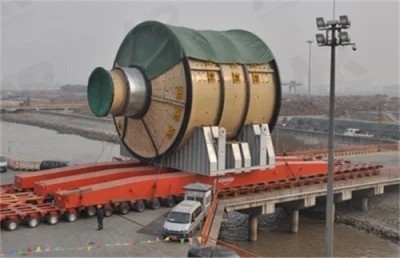

আমাদের সবচেয়ে বড় মিলগুলি আজ পর্যন্ত SINO সাইটে সরবরাহ করা হয়েছে Ø12.2m x 11m 28MW গিয়ারলেস ড্রাইভ AG মিলস এবং Ø7.9m x 13.6m 2x8 MW টুইন পিনিয়ন ড্রাইভ বল মিল৷এই মিলগুলি 2012-এ শুরু হওয়ার কথা।
চীনে আমাদের বাজারের অংশীদারিত্ব 80% ছাড়িয়ে গেছে যেখানে এখন পর্যন্ত সবচেয়ে বড় মিল সরবরাহ করা হয়েছে একটি Ø7.9m x 13.6m 2x8.5MW বল মিল এবং একটি Ø11m x 5.4m 2x8.5MW SAG মিল, যা চীনের বৃহত্তম। CITIC HMC কোম্পানি হল চীনে নকশা এবং উত্পাদন সরঞ্জামের জন্য মূল বড় উদ্যোগ।নাকাল সরঞ্জাম উত্পাদন 1960 থেকে শুরু হয়.1980 এর দশক থেকে, আমাদের কোম্পানি প্রযুক্তি প্রবর্তন, সহযোগিতা উত্পাদন এবং উন্নয়নে অনেক বিখ্যাত বিদেশী গ্রাইন্ডিং প্রস্তুতকারকের সাথে সহযোগিতা করেছে।আমরা বিশেষভাবে মিল পরীক্ষা, অধ্যয়ন, নকশা, তৈরি এবং ক্ষেত্রের অপারেশন, এবং বিদেশী প্রযুক্তিতে অগ্রগতি এবং উদ্ভাবনের দীর্ঘ অভিজ্ঞতা আছে।এখন আমরা আমাদের নিজস্ব গ্রাইন্ডিং ল্যাবরেটরি স্থাপন করেছি, সিরিজে বিভিন্ন ধরণের মিল তৈরি করেছি, সম্পূর্ণরূপে 1000 টিরও বেশি সেট তৈরি করেছি এবং অস্ট্রেলিয়া, রাশিয়া, পাকিস্তান, জাম্বিয়া, ইন্দোনেশিয়া, ভিয়েতনাম, কানাডা ইত্যাদিতে রপ্তানি করেছি। আমরা ওভারফ্লো বল মিল তৈরি করেছি। আকার Φ5.5×8.5m, Φ8.5×4.0m সেমি-অটোজেনাস মিল, Φ5×15.5m টিউব সিমেন্ট মিল Φ5m উল্লম্ব সিমেন্ট কাঁচা কল, ইত্যাদি।
আমাদের কোম্পানির জাতীয় প্রথম-দরের অধ্যয়ন এবং মিলের উপর গ্রুপ, নিখুঁত পরীক্ষা এবং পরীক্ষার ব্যবস্থা, এবং বড় আকারের মিলগুলিতে উচ্চতর উত্পাদন সরঞ্জাম এবং প্রযুক্তি রয়েছে, আমরা মিল পরীক্ষা, অধ্যয়ন নকশা, উত্পাদন, পরীক্ষা এবং পরিষেবার জন্য সম্পূর্ণ সরবরাহ ব্যবস্থা তৈরি করেছি। .

একটি বল মিল 35 জাল বা সূক্ষ্ম আকারের একটি সাধারণ পণ্য আকারে আকরিক এবং অন্যান্য উপকরণ পিষে।

একটি বল মিলের ফিড প্রস্তুত করা হয়...
· একক বা মাল্টিস্টেজ ক্রাশিং এবং স্ক্রিনিং
· ক্রাশিং, স্ক্রীনিং, এবং/অথবা রড মিলিং
· প্রাথমিক নিষ্পেষণ এবং অটোজেনাস/সেমিয়াউটোজেনাস গ্রাইন্ডিং

বল মিল স্বাভাবিক ফিড মাপ:
· 80% কঠিন আকরিকের জন্য 1/4" (6 মিমি বা সূক্ষ্ম) পাস করে
· নরম আকরিকের জন্য 80% পাসিং 1" (25 মিমি বা সূক্ষ্ম)
(বড় ফিড মাপ নির্ভর করে সহ্য করা যেতে পারে
গ্রেট বা ডায়াফ্রাম স্রাব বল মিল

এই মিলের ডিসচার্জ শেষে, একটি স্লটেড পূর্ণ ব্যাস বা আংশিক ব্যাসের ঝাঁঝরি ডিসচার্জ লিফটার অ্যাসেম্বলি সহ উপাদানটিকে ডিসচার্জ ট্রুনিয়ন খোলার দিকে পৌঁছে দেয়।ঝাঁঝরি বল, ট্র্যাম্প এবং মোটা উপাদান ধরে রাখতে কাজ করে।ফিড ওপেনিং এবং ডিসচার্জ স্লটের মধ্যে তৈরি একটি গ্রেডিয়েন্ট উপাদানের প্রবাহকে সহজ করে।
Trunnion ওভারফ্লো স্রাব বল কল
একটি ট্রুনিয়ন ওভারফ্লো মিলের একটি খোলা স্রাব শেষ রয়েছে।ফিড এবং স্রাব খোলার মধ্যে সজ্জা গ্রেডিয়েন্টের ফলে উপাদান ট্রুনিয়নের মধ্য দিয়ে প্রবাহিত হয়।ডিসচার্জ ট্রুনিয়ন লাইনারে একটি বিপরীত হেলিক্স মিলের মধ্যে বল ধরে রাখে।
ZTIC বল মিল বৈশিষ্ট্য
* নলাকার মিল ড্রাইভিং টাইপ এজ-ড্রাইভিং, সেন্টার-ড্রাইভিং, মাল্টি-পয়েন্ট মেশিং সহ এজ-ড্রাইভিং ইত্যাদি গ্রহণ করে;অ্যাসিঙ্ক্রোনাস মোটর + রিডুসার + পিনিয়ন এবং গিয়ার পাশাপাশি সিঙ্ক্রোনাস মোটর দ্বারা চালিত +

এয়ার এলক্লাচ + পিনিয়ন এবং গিয়ার।
* সাধারণত উভয় প্রান্তে স্ট্যাটিক-ডাইনামিক চাপ ভারবহন দ্বারা সমর্থিত।Fuuly বন্ধ স্ব-সারিবদ্ধ 120º অস্কুলেশন রকার বিয়ারিং ব্যবহার করা হয়।এছাড়াও একক বা ডবল স্লিপার স্ট্যাইক-ডাইনামিক বিয়ারিং ব্যবহার করা যেতে পারে।গুল্মটি এনসি মেশিন দ্বারা তৈরি করা হয়।
* বড় খোলা গিয়ারটি AGMA স্ট্যান্ডার্ড ব্যবহার করে ডিজাইন করা হয়েছে, যা নির্ভরযোগ্যভাবে সিল করা গিয়ার হাউজিং এবং গ্রীস অ্যাটোমেটিক স্প্রে করার তৈলাক্তকরণ সিস্টেমের সাথে সজ্জিত।
শেল একটি মিলের মূল অংশ।নির্ভরযোগ্য অপারেশন নিশ্চিত করতে কম্পিউটারের সাহায্যে এটিতে সীমিত উপাদান বিশ্লেষণ করুন;
* শেলটি স্বয়ংক্রিয়ভাবে ঢালাই করা হয়, অতিস্বনক পরিদর্শন করা হয়, সম্পূর্ণভাবে অ্যানিল করা হয় এবং বড় বিশেষ মেশিন টুলস দ্বারা একটি চাকিং করা হয়;স্থির-গতিশীল সংযোগের অংশগুলিতে বিশেষ সীলমোহর রয়েছে, তেল এবং স্লারি ফুটো প্রতিরোধের জন্য ফিড এবং ডিসচার্জ হোপার, ট্রুনিয়ন ইত্যাদি;
* লাইনারটি আমাদের কোম্পানির দ্বারা পরিধান-প্রতিরোধী উপাদানের, যা বিশেষভাবে তাপ-চিকিত্সা করা হয়েছে, উচ্চ কঠোরতা এবং দীর্ঘ পরিষেবা জীবন সহ।এছাড়াও অন্যান্য পরিধান-প্রতিরোধী ঢালাই বা রাবার লাইনার ব্যবহার করা যেতে পারে;
* মাঝারি এবং বড় মিলের জন্য ধীর গতির ড্রাইভ রয়েছে;
* উচ্চ এবং নিম্ন চাপ লুব্রিকেটিং স্টেশন মাঝারি এবং বড় মিলের জন্য সজ্জিত;
* নিয়ন্ত্রণ এবং সুরক্ষা ব্যবস্থা PLC দ্বারা নিয়ন্ত্রিত হয়।

রক্ষণাবেক্ষণ পদ্ধতি

(1) রক্ষণাবেক্ষণ চক্র:

1. 1 মাসের জন্য মেরামতের পরে;

2, ছোট মেরামত 1-3 মাস;

3. মাঝারি মেরামতের 12-24 মাস;

4. ওভারহল 60-120 মাস।

(2) রক্ষণাবেক্ষণ বিষয়বস্তু:

1. মেরামতের পরে: প্রধানত তেলের পরিমাণ পরীক্ষা করুন, প্রতিটি অংশের ছাড়পত্র সামঞ্জস্য করুন, প্রতিটি অংশের বোল্টগুলিকে শক্তিশালী করুন, পৃথক আস্তরণের প্লেট প্রতিস্থাপন করুন বা আস্তরণের প্লেটের পরিধানের অবস্থা পরীক্ষা করুন এবং ফিডারটি মেরামত করুন।

2. ছোটখাট মেরামত: পরিষ্কার এবং পরিমাপের দাঁতের পৃষ্ঠের পরিধান পরীক্ষা করুন, আস্তরণের প্লেটের পরিধান পরীক্ষা করুন এবং প্রয়োজনে প্রতিস্থাপন করুন।

3. মধ্যবর্তী মেরামত: খাওয়ানোর অংশগুলি প্রতিস্থাপন করুন, ট্রান্সমিশন পিনিয়ন রানার এবং বিয়ারিং প্রতিস্থাপন করুন এবং হ্রাস বাক্সের বিচ্ছিন্নতা পরীক্ষা করুন।বড় গিয়ারটি 3-5 বছর ধরে চলার সময় পরিস্থিতি অনুসারে সামঞ্জস্য এবং ব্যবহার করা যেতে পারে এবং 3-5 বছর ধরে চলার সময় ফাঁপা শ্যাফ্টটি পরিমাপ করা উচিত।

4. ওভারহোল: পরিধানের অবস্থা অনুযায়ী বড় গিয়ার, ফাঁপা শ্যাফ্ট, গোলাকার বুশ, ট্রান্সমিশন শ্যাফ্ট, পিনিয়ন এবং সিলিন্ডারকে আলাদা করা, পরিদর্শন করা, পরিষ্কার করা, পরিমাপ করা, মেরামত করা বা প্রতিস্থাপন করা, বৈদ্যুতিক সরঞ্জামগুলি ওভারহোল করার পরে, বৈদ্যুতিক উপাদানগুলি মেরামত এবং প্রতিস্থাপন করা, এটি গ্রহণযোগ্যতা কাজের জন্য পরীক্ষা করা আবশ্যক.

(3) রক্ষণাবেক্ষণ মান:

1. দুটি ভারবহন ঘাঁটির প্রক্রিয়াকরণ পৃষ্ঠগুলি একই অনুভূমিক সমতলে রয়েছে, কেন্দ্রগুলির মধ্যে সহনশীলতা 1 মিমি, অনুদৈর্ঘ্য কেন্দ্ররেখার অ-সামান্তরিকতার বিচ্যুতি 0.5 মিমি এবং অনুভূমিক কেন্দ্ররেখার বিচ্যুতি 0.5 মিমি প্রতি মিটার

2. প্যাডের গোলাকার যোগাযোগ পৃষ্ঠের যোগাযোগের কোণ অভিন্ন হওয়া উচিত;50Ⅹ50mm2 প্রতি 1-2 পয়েন্টের কম নয়;ফাঁপা শ্যাফ্ট এবং প্যাডের মধ্যে যোগাযোগের পৃষ্ঠটি 90°-100° এ প্রতি বর্গ ইঞ্চিতে 2 পয়েন্টের কম হওয়া উচিত নয় এবং জার্নাল এবং বিয়ারিংয়ের উভয় পাশের ক্লিয়ারেন্স প্রায় একই।

3. সিলিন্ডার ফ্ল্যাঞ্জের মিলন পৃষ্ঠ এবং সামনের প্রান্তের কভারটি ভাল যোগাযোগ নিশ্চিত করতে হবে, কোনও গ্যাসকেট অনুমোদিত নয় এবং দুটি ফাঁপা শ্যাফ্টের বিভিন্ন অক্ষীয় ডিগ্রির সহনশীলতা 0.8 মিমি-এর কম।যখন বড় রিং গিয়ার এবং সিলিন্ডারের শেষ কভারটি সংযুক্ত এবং একত্রিত হয়, তখন থ্রাস্ট শক্ত হওয়া উচিত এবং পজিশনিং পিন ইনস্টল করা উচিত।রিং গিয়ারের রেডিয়াল সুইং 0.5mm এর বেশি হওয়া উচিত নয় এবং অক্ষীয় সুইং 0.84mm এর বেশি হওয়া উচিত নয়৷

4. আস্তরণের প্লেট ইনস্টল করার সময়, শেষ কভারটি প্রথমে ইনস্টল করা উচিত।সিলিন্ডারের আস্তরণের প্লেটটি মুখ থেকে শুরু করা উচিত এবং সমাবেশের প্রয়োজনীয়তা অনুসারে করা উচিত।স্ক্রুগুলিকে সমানভাবে শক্ত করতে হবে যাতে পানির ফুটো না হয়।রাবার আস্তরণের মধ্যে কোন ফাঁক থাকা উচিত নয়, এবং ফাঁকগুলি স্পঞ্জ দিয়ে ব্লক করা উচিত।

5. পিনিয়নের কেন্দ্র রেখাটি বড় গিয়ারের কেন্দ্র রেখার সমান্তরাল হওয়া উচিত এবং বিচ্যুতি প্রতি মিটারে 0.2 মিমি অতিক্রম করা উচিত নয়।দাঁতের উপরের ক্লিয়ারেন্সটি 1/4 মডিউল, দাঁতের পাশের ক্লিয়ারেন্স 1.06----1.8 মিমি, দাঁতের পৃষ্ঠের যোগাযোগের ক্ষেত্রটি দাঁতের দৈর্ঘ্যের 50% এবং দাঁতের উচ্চতার 40% এর কম নয়।

6. রিডুসার, মোটর এবং ট্রান্সমিশন শ্যাফ্টের ট্রান্সমিশন কাপলিং উচ্চ সমাক্ষতা বজায় রাখতে হবে, কেন্দ্র লাইনের অ-অক্ষীয়তা 0.3 মিমি এর বেশি নয় এবং কেন্দ্র লাইনের প্রবণতা 1/1000 এর কম।

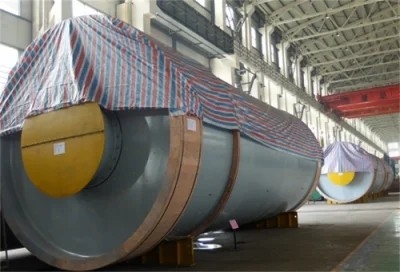

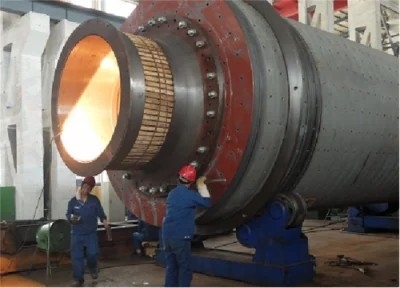

কোম্পানির কারখানা শো



প্রশ্ন: কেন আমরা লুওয়াং ঝংতাই ইন্ডাস্ট্রিজ কো।, লিমিটেডে বিশ্বাস করি:
A: 1. 30 বছরেরও বেশি অভিজ্ঞতা।
2. আমরা খনির যন্ত্রপাতি, নির্মাণ যন্ত্রপাতি, মেশিন ঢালাই এবং নকল অংশগুলির নেতৃস্থানীয় পেশাদার সরবরাহকারী
3. সমস্ত পণ্য ISO9901:2000 গুণমান ব্যবস্থাপনা শংসাপত্র এবং CE, ROHS সার্টিফিকেট অর্জন করেছে।

প্রশ্ন: ডেলিভারি সময়
উত্তর: পার্টস লিড টাইম 1-2 মাস, মেশিন 2-3 মাস।

প্রশ্ন: অর্থপ্রদানের শর্তাবলী
উত্তর: পেমেন্টের ধরন গ্রহণ করুন: T/T, L/C, ওয়েস্টার্ন ইউনিয়ন, নগদ।
চুক্তি স্বাক্ষরিত হলে 30% আমানত।শিপিংয়ের আগে সম্পূর্ণ অর্থ প্রদান করা হয়

প্রশ্ন: মানের ওয়ারেন্টি?
উত্তর: গ্যারান্টি সময়: প্রধান যন্ত্রপাতির জন্য এক বছর।কিছু ভুল হলে আমরা প্রযুক্তিগত পরামর্শ প্রদান করব এবং অবিলম্বে সমাধান খুঁজে বের করব।যারা যন্ত্রাংশ পরা তাদের জন্য আমরা দীর্ঘমেয়াদী সরবরাহের জন্য উচ্চ মানের অংশের গ্যারান্টি দিই।

প্রশ্নঃ বিক্রয়োত্তর সেবা?
উত্তর: শেষ ব্যবহারকারীর প্রয়োজন হলে আমরা মেশিন চালানোর পরীক্ষা এবং যন্ত্রাংশ রক্ষণাবেক্ষণের জন্য প্রযুক্তিগত গাইড সরবরাহ করতে পারি।
