পণ্যের বিবরণ:
প্রদান:
|
| নাম: | ভেজা স্যাগ মিল | আবেদন: | ইন্ডোর আকরিক নাকাল মিল |
|---|---|---|---|
| খাওয়ানোর ক্ষমতা: | ৬২৫টি/ঘণ্টা | প্রধান মোটর শক্তি: | 5500 কিলোওয়াট |
| উপকরণ: | ভেজা এবং শুকনো | উৎপত্তি স্থল: | হেনান, চীন |
| টাইপ: | Φ 8.8m× 4.8m (F/F) | ওয়ারেন্টি: | 1 ২ মাস |
| লক্ষণীয় করা: | সম্পূর্ণরূপে কার্যকরী ওয়েট স্যাগ মিল,625t/h ওয়েট স্যাগ মিল,5500kw স্যাগ সেমি অটোজেনাস মিল |
||

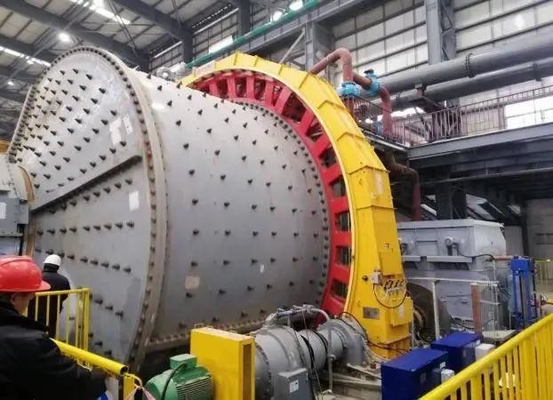

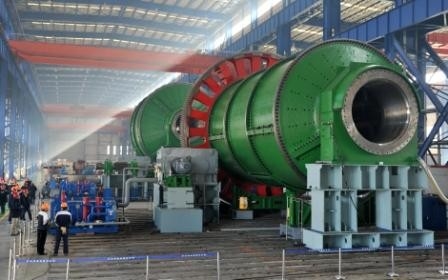

সম্পূর্ণরূপে কার্যকরী Φ 8.8m×4.8m (F/F) ওয়েট স্যাগ মিল এবং সাপোর্টিং সিস্টেম
1. ওভারভিউ, মৌলিক শর্তাবলী
(1। সংক্ষিপ্ত বিবরণ
স্যাগ মিল বা স্যাগ আধা-স্বয়ংক্রিয় মিলগুলিকে প্রায়শই বলা হয়, দুটি বা তিনটি পর্যায় ক্রাশিং এবং স্ক্রিনিংয়ের সমতুল্য ক্রাশিং অপারেশন করতে পারে।স্যাগ মিলগুলি প্রায়শই আধুনিক কনসেনট্রেটর গ্রাইন্ডিং অপারেশনগুলিতে সরাসরি সমাপ্ত কণার আকার তৈরি করতে বা ডাউনস্ট্রিম গ্রাইন্ডিং বিভাগের জন্য ফিড সামগ্রী প্রস্তুত করতে ব্যবহৃত হয়।
(2) ভৌগলিক এবং আবহাওয়া সংক্রান্ত অবস্থা
অভ্যন্তরীণ ইনস্টলেশনের জন্য, উচ্চতা 1000 মিটারের কম।
(3) মিলের ঘূর্ণন
ডান হাত ঘোরানো
ঘূর্ণন ব্যাখ্যা: ফিডিং এন্ড থেকে ডিসচার্জিং এন্ড পর্যন্ত, প্রধান মোটর ডানদিকে থাকে। প্রধান মোটরটি ডিসচার্জিং এন্ডে থাকে।
(4) কাজের সিস্টেম
একটানা কাজ 330d/a, 24h/d, 3 shift/d, 8h/ shift.
(5) পাওয়ার সাপ্লাই শর্ত
পাওয়ার সাপ্লাই: হাই-ভোল্টেজ থ্রি-ফেজ ফোর-ওয়্যার 10kV, আউটপুট ভোল্টেজ রেঞ্জ 10kV±10%, কম-ভোল্টেজ থ্রি-ফেজ ফোর-ওয়্যার 380V, ফ্রিকোয়েন্সি 50Hz।
(6) জল সরবরাহের শর্ত
জলের গুণমান: নিরপেক্ষ এবং পরিষ্কার পরিবহণ জল; জলের তাপমাত্রা: ≤30℃; জলের চাপ: 0.3 ~ 0.4mpa।
2. সরবরাহকৃত সরঞ্জামের তালিকা
(1) সরবরাহকৃত সরঞ্জামের বর্ণনা
সাপ্লাই স্কোপের মধ্যে রয়েছে সম্পূর্ণ কার্যকরী ওয়েট স্যাগ মিল এবং সাপোর্টিং সিস্টেম, সহ স্যাগ মিল বডি, মিল ড্রাইভ মোটর, সেফটি কাপলিং, আস্তরণের প্লেটের সম্পূর্ণ সেট, তেল লুব্রিকেশন সিস্টেমের সম্পূর্ণ সেট, বৈদ্যুতিক (নিয়ন্ত্রণ) সিস্টেমের সম্পূর্ণ সেট, সব ধরনের সহায়ক মেশিন, বিশেষ সরঞ্জামের সম্পূর্ণ সেট, ফাউন্ডেশন বোল্ট এবং বেস। বিশদ সরঞ্জামের নকশা, উত্পাদন, পরিদর্শন, পেইন্টিং, প্যাকেজিং, বিতরণ, প্রশিক্ষণ, প্রযুক্তিগত পরিষেবা, প্রযুক্তিগত ডেটা, ইনস্টলেশন এবং কমিশনিং নির্দেশিকা ইত্যাদি।
(2) সাপ্লাই ইন্টারফেস
যান্ত্রিক অংশ সরবরাহ ইন্টারফেস
বিক্রেতার সরঞ্জামের নীচের প্লেটের নীচের প্রান্তটি সমর্থন বেসে মাউন্ট করা হয়৷ অ্যাঙ্কর বোল্ট এবং গ্যাসকেটগুলি বিক্রেতার দ্বারা সরবরাহ করা হবে এবং কংক্রিটের ভিত্তির উপরে মনোনীত গ্রাউট স্তরে ইনস্টল করা হবে৷
ফিডিং ট্রলি হপারের উপর পড়ে।
ফিডার ট্রলি ট্র্যাক এবং ফিডার ট্রলি সহ।
মিলের ডিসচার্জের পর।
বিক্রেতার সরঞ্জামের অংশগুলির জলবাহী, তেল এবং শীতল জলের জন্য খাঁড়ি এবং আউটলেট ফ্ল্যাঞ্জ পৃষ্ঠতল।
এতে ফাউন্ডেশন প্রোটেকশন পাইপ এবং অ্যাঙ্কর প্লেটের মতো প্রাথমিক এম্বেড করা অংশগুলি অন্তর্ভুক্ত নয় (বিক্রেতা অঙ্কন সরবরাহ করবেন এবং ক্রেতা সাইটে সিভিল নির্মাণের অগ্রগতি অনুসারে সেগুলি নিজেই তৈরি করবেন)।
কোন কুলিং পাইপ অন্তর্ভুক্ত.
কোন ঘষিয়া তুলিয়া ফেলিতে সক্ষম মাধ্যম.
বৈদ্যুতিক এবং নিয়ন্ত্রণ অংশ জন্য সরবরাহ ইন্টারফেস
মোটরের টার্মিনাল।
বাহ্যিক সংযোগের জন্য বিক্রেতার আনুষঙ্গিক সরঞ্জামের টার্মিনাল।
বিক্রেতা দ্বারা প্রদত্ত ফিল্ড কন্ট্রোল ক্যাবিনেটের রিসিভিং এবং আউটপুট টার্মিনাল।
উচ্চ ভোল্টেজ সুইচ গিয়ার অন্তর্ভুক্ত নয়।
ক্যাবিনেটের সমস্ত বাহ্যিক তারগুলি বাদ দিয়ে (বিক্রেতার দ্বারা সরবরাহ করা তারের মডেল)।
প্রথম তেল অন্তর্ভুক্ত করে না (বিক্রেতার দ্বারা সরবরাহ করা তেলের মডেল)।
3. সরবরাহের সুযোগ (একটি ডিভাইসের সরবরাহের বিবরণ)
| না. | নাম | পরিমাণ | প্রধান কাঠামো | বিঃদ্রঃ |
| Ⅰ | যন্ত্রপাতি অনটোলজি | 1 | φ 8.8×4.8m ওয়েট স্যাগ মিল | চীনের তৈরী |
| 1 | খাওয়ানোর ব্যবস্থা | 1 | বক্স চুট বৈদ্যুতিক ট্রলি খাওয়ানো। | চীনের তৈরী |
| 2 | প্রধান বিয়ারিং সিস্টেম | 2 | সম্পূর্ণ হাইড্রোস্ট্যাটিক তৈলাক্তকরণ, তিনটি জিহ্বা সীল, তামার টালি, ডবল আর্ক পৃষ্ঠ সারিবদ্ধ কাঠামো। | চীনের তৈরী |
| 3 | ঘূর্ণমান অংশ | 1 | এতে রয়েছে: ইনলেট এবং আউটলেট কভারের ফাঁপা শ্যাফ্ট, ইনলেট এবং আউটলেট বুশিং, ব্যারেল বডি, এন্ড কভার বুশিং বোর্ড, ব্যারেল বডি বুশিং বোর্ড, গ্রিড বোর্ড, ডাস্টপ্যান বোর্ড এবং অন্যান্য প্রয়োজনীয় জিনিসপত্র। | চীনের তৈরী |
| 4 | ড্রাইভিং অংশ | 1 | অন্তর্ভুক্ত: বড় গিয়ার, পিনিয়ন গিয়ার, গিয়ার হাউজিং এবং অন্যান্য প্রয়োজনীয় জিনিসপত্র। | চীনের তৈরী |
| 5 | বেস একক | 1 | অন্তর্ভুক্ত: ডিভাইস বেস প্লেট এবং নোঙ্গর বল্টু. | চীনের তৈরী |
| 6 | তৈলাক্ত তেল নল | 1 | স্টেইনলেস স্টীল পাইপ. | চীনের তৈরী |
| 7 | ঢাল | 1 সেট | ঘূর্ণন অংশ. | চীনের তৈরী |
4. প্রধান প্রযুক্তিগত পরামিতি
ওয়েট স্যাগ মিলের প্রযুক্তিগত পরামিতি
| না. | প্রকল্পের নাম | সংখ্যাসূচক |
| 1 | মিল স্পেসিফিকেশন (মিমি) | Φ8800 x4800 |
| 2 | সিলিন্ডারের ভিতরের ব্যাস (মিমি) | 8800 |
| 3 | সিলিন্ডার ফ্ল্যাঞ্জ থেকে ফ্ল্যাঞ্জের দৈর্ঘ্য (মিমি) | 4800 |
| 4 | সিলিন্ডারের কার্যকর ভলিউম (m³) | 250 |
| 5 | শেষ কভারের কার্যকর ভলিউম (m³) | 42 |
| 6 | সর্বোচ্চ মাঝারি ফিল রেট (%) | 8 |
| 7 | মোট পূরণের হার (%) | 25 |
| 8 | সর্বোচ্চ বল লোডিং (টি) | 108 |
| 9 | সিলিন্ডারের গতি (r/min) | 10.7 |
| 10 | প্রধান মোটর শক্তি | 5500 কিলোওয়াট |
