পণ্যের বিবরণ:
প্রদান:
|
পণ্যের নাম: | এয়ার সুইপ্ট কয়লা মিল | অবস্থা: | নতুন |
---|---|---|---|
টাইপ: | আকরিক গ্রাইন্ডিং মিল | আবেদন: | পাথর এবং বাল্ক উপকরণ |
ওয়ারেন্টি: | 1 ২ মাস | Uasge: | বিল্ডিং উপকরণ, রাসায়নিক |
অ্যাপ্লিকেশন শিল্প: | সিমেন্ট প্ল্যান্ট, স্টিল মিল, কেমিক্যাল প্ল্যান্ট এবং ইনসিনারেটর | বন্দর: | কিংডাও, তিয়ানজিয়ান, সাংহাই |
ওজন: | 36-215t | শক্তি: | 250-1400kw |
আকরিক গ্রাইন্ডিং মিল এয়ার সুইপ্ট কয়লা মিল
Ⅰ.এয়ার-সুইপ্ট কয়লা মিলের প্রযুক্তিগত বৈশিষ্ট্য (আকরিক গ্রাইন্ডিং মিল)
(1) ড্রাম মিল দ্বারা ব্যবহৃত ট্রান্সমিশন ফর্মগুলির মধ্যে রয়েছে প্রান্ত লিফলেট, সেন্টার ড্রাইভ, মাল্টি-পয়েন্ট মেশিং এজ ড্রাইভ ইত্যাদি;ড্রাইভের ফর্মগুলির মধ্যে রয়েছে অ্যাসিঙ্ক্রোনাস মোটর + রিডিউসার + পিনিয়ন + বড় গিয়ার এবং সিঙ্ক্রোনাস মোটর + এয়ার ক্লাচ + পিনিয়ন + বড় গিয়ার;
(2) সাধারণত, উভয় প্রান্তে স্থির এবং গতিশীল চাপ বিয়ারিংয়ের সমর্থন পদ্ধতি গ্রহণ করা হয় এবং একটি সম্পূর্ণরূপে আবদ্ধ স্ব-সারিবদ্ধ 1200 লাইনের যোগাযোগ 'রকার টাইপ' বিয়ারিং ব্যবহার করা হয়।সম্পূর্ণ স্ট্যাটিক চাপ সমর্থন;
(3) বড় খোলা গিয়ার একটি সিল করা এবং নির্ভরযোগ্য গিয়ার কভার দিয়ে সজ্জিত, এবং একটি স্বয়ংক্রিয় গ্লিসারিন স্প্রে লুব্রিকেটিং ডিভাইস দিয়ে সজ্জিত;
(4) সিলিন্ডার হল মিলের মূল অংশ, এবং এটির ব্যবহারের নির্ভরযোগ্যতা নিশ্চিত করার জন্য এটিতে সীমিত উপাদান বিশ্লেষণ করার জন্য একটি কম্পিউটার ব্যবহার করা হয়;
(5) বড় এবং মাঝারি আকারের মিলগুলি ধীর গতির ড্রাইভ ডিভাইসগুলির সাথে সজ্জিত;
(6) বড় এবং মাঝারি আকারের মিলগুলি উচ্চ এবং নিম্ন চাপের তৈলাক্তকরণ স্টেশনগুলির সাথে সজ্জিত;
(7) নিয়ন্ত্রণ এবং সুরক্ষা ব্যবস্থা PLC নিয়ন্ত্রণ গ্রহণ করে।
Ⅱএয়ার-সুইপ্ট কয়লা মিলের স্পেসিফিকেশন এবং অর্থ (আকরিক গ্রাইন্ডিং মিল)
φ4×8+3.5m = সিলিন্ডারের ভেতরের ব্যাস×সিলিন্ডারের কার্যকরী দৈর্ঘ্য+শুকানোর বিনের দৈর্ঘ্য
Ⅲএয়ার-সুইপ্ট কয়লা মিলের উন্নয়ন প্রক্রিয়া (আকরিক গ্রাইন্ডিং মিল)
অতীত φ2.2m, φ2.8m, φ3m, φ3.2m, ইত্যাদি থেকে বর্তমান φ3.8m, φ4m, ইত্যাদি। 500t/d, 700t/d, 1000t/d, 2500t/d থেকে সরঞ্জামের ক্ষমতা, 5000t/d, 6000t/d।
Ⅳএয়ার-সুইপ্ট কয়লা মিলের কাজের নীতি (আকরিক গ্রাইন্ডিং মিল)
কাঁচা কয়লা ফিডিং ডিভাইসের রানার থেকে মিলের শুকানোর বিনে খাওয়ানো হয় এবং প্রায় 350 ℃ তাপমাত্রার গরম বাতাসও কাঁচা কয়লা শুকানোর জন্য এয়ার ইনলেট পাইপের মাধ্যমে মিলের মধ্যে প্রবেশ করে এবং শুকনো কয়লা। পার্টিশন বোর্ডের মাধ্যমে গ্রাইন্ডিং মিলের মধ্যে প্রবেশ করে সাইলো গ্রাইন্ডিং বডি (স্টিল বল) এর প্রভাবে এবং নাকালের নীচে পিষ্ট হয়।একই সময়ে, বিশেষ নিষ্কাশন পাখা দ্বারা গঠিত গ্যাস নিষ্কাশন যন্ত্রের মাধ্যমে কল থেকে পাল্ভারাইজড কয়লা গুঁড়া বের করে আনবে।
আকরিক নাকাল কল প্রযুক্তিগত পরামিতি
স্পেসিফিকেশন (ব্যাস × দৈর্ঘ্য) | ঘূর্ণায়মান গতি (আর/মিনিট) |
ফিড আকার (মিমি) | ক্ষমতা (টি/ঘণ্টা) | ঘষিয়া তুলিয়া ফেলিতে সক্ষম শরীরের লোডিং (টি) |
মুল মটর | প্রধান decelerator | ওজন (টি) |
|||
মডেল | শক্তি (কিলোওয়াট) | ঘূর্ণন গতি(r/মিনিট) | মডেল | গতির অনুপাত | ||||||
φ2.2×4.4 | 22.4 | ≤25 | 8~9t/ঘণ্টা | 18টি | YRKK4501-6 | 250 | 986 | ZD60-11 | 6.3 | 36.7 |
φ2.2×5.8 | 22.4 | ≤25 | 5.5-7 | 23.5-25 | Y4005-8 | 280 | 750 | ZD70-10 | 5.6 | 45 |
φ2.4×4.75 | 21.2 | ≤25 | 14 | 22-24 | YR4501-8 | 315 | 740 | ZD60-8 | 4.5 | 49 |
φ2.4×4+2 | 20.2 | ≤25 | 10-11 | 19 | YRKK450-8 | 250 | 740 | ZDY355 | 4.5 | 60 |
φ2.4×4.5+2 | 20.2 | ≤25 | 10-12 | 20.8 | YRKK500-8 | 280 | 740 | JDX45 | 4.5 | 68 |
φ2.6×(5.25+2.25) | 19.7 | ≤25 | ৯-১০ | 28 | YRKK500-8 | 400 | 740 | ZDY450 | 4.5 | ৮৭.৪ |
φ2.8×(5+3) | 18.7 | ≤25 | 13-13.5 | 32 | Y5001-8 | 500 | 740 | JDX560 | 4.5 | 102 |
φ2.9×4.7 | 19.1 | ≤25 | 14-19 | 34.4 | YR560-8 | 500 | 743 | MBY560 | 5.6 | 79 |
φ2.5×3.9 | 21 | ≤25 | 14 | 21 | JR138-8 | 280 | 740 | ZD70-9 | 5 | 49.5 |
φ3×(6.5+2.5) | 18.3 | ≤25 | 17-19 | 43 | YRKK5603-8 | 630 | 740 | MBY560 | 5 | 120 |
φ3.2×4.8 | 16.7 | ≤25 | 20 | 48 | YR630-8 | 630 | 740 | MBY560 | 5 | 118 |
φ3.2×(6.5+2) | 16.9 | ≤25 | 20 | 50 | YRKK560-8 | 710 | 740 | JDX630 | 5 | 137 |
φ3.5×8 | 17.2 | ≤25 | 55-60 | 80 | YRKK710-8 | 1000 | 740 | MBY800 | 6.3 | 182 |
φ3.8×(7.75+3.5) | 16.7 | ≤25 | 85 | 85 | YRKK710-8 | 1400 | 740 | JDX90-WX-2A | 5.6 | 215 |

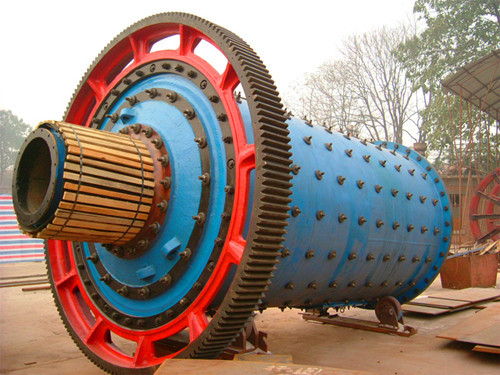

আকরিক নাকাল কলছবির ব্যাখ্যা
