পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | টিউব মিল | অবস্থা: | নতুন |
|---|---|---|---|
| টাইপ: | আকরিক গ্রাইন্ডিং মিল | আবেদন: | পাথর এবং বাল্ক উপকরণ |
| ওয়ারেন্টি: | 1 ২ মাস | Uasge: | বিল্ডিং উপকরণ, রাসায়নিক |
| অ্যাপ্লিকেশন শিল্প: | সিমেন্ট প্ল্যান্ট, স্টিল মিল, কেমিক্যাল প্ল্যান্ট এবং ইনসিনারেটর | বন্দর: | কিংডাও, তিয়ানজিয়ান, সাংহাই |
| ওজন: | 92-485t | শক্তি: | 570-4200kw |
| লক্ষণীয় করা: | টিউব মিল আকরিক গ্রাইন্ডিং মিল,অ্যাসিনক্রোনাস মোটর আকরিক গ্রাইন্ডিং মিল,অর গ্রাইন্ডিং মিল পিএলসি কন্ট্রোল |
||

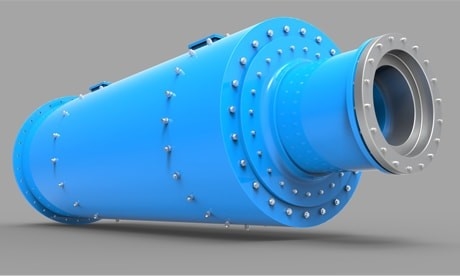

আকরিক গ্রাইন্ডিং মিল টিউব মিল
1. মিলের প্রযুক্তিগত বৈশিষ্ট্য (আকরিক গ্রাইন্ডিং মিল)
(1) ড্রাম মিল দ্বারা ব্যবহৃত ট্রান্সমিশন ফর্মগুলির মধ্যে রয়েছে প্রান্ত লিফলেট, সেন্টার ড্রাইভ, মাল্টি-পয়েন্ট মেশিং এজ ড্রাইভ ইত্যাদি;ড্রাইভের ফর্মগুলির মধ্যে রয়েছে অ্যাসিঙ্ক্রোনাস মোটর + রিডিউসার + পিনিয়ন + বড় গিয়ার এবং সিঙ্ক্রোনাস মোটর + এয়ার ক্লাচ + পিনিয়ন + বড় গিয়ার;
(2) সাধারণত, উভয় প্রান্তে স্থির এবং গতিশীল চাপ বিয়ারিংয়ের সমর্থন পদ্ধতি গ্রহণ করা হয় এবং একটি সম্পূর্ণরূপে আবদ্ধ স্ব-সারিবদ্ধ 1200 লাইনের যোগাযোগ 'রকার টাইপ' বিয়ারিং ব্যবহার করা হয়।সম্পূর্ণ স্ট্যাটিক চাপ সমর্থন;
(3) বড় খোলা গিয়ার আমেরিকান AGMA মান অনুযায়ী ডিজাইন করা হয়েছে, একটি সিল করা এবং নির্ভরযোগ্য গিয়ার কভার দিয়ে সজ্জিত, এবং একটি গ্লিসারিন স্বয়ংক্রিয় স্প্রে লুব্রিকেটিং ডিভাইস দিয়ে সজ্জিত;
(4) সিলিন্ডার হল মিলের মূল অংশ, এবং এটির ব্যবহারের নির্ভরযোগ্যতা নিশ্চিত করার জন্য এটিতে সীমিত উপাদান বিশ্লেষণ করার জন্য একটি কম্পিউটার ব্যবহার করা হয়;
(5) বড় এবং মাঝারি আকারের মিলগুলি ধীর গতির ড্রাইভ ডিভাইসগুলির সাথে সজ্জিত;
(6) বড় এবং মাঝারি আকারের মিলগুলি উচ্চ এবং নিম্ন চাপের তৈলাক্তকরণ স্টেশনগুলির সাথে সজ্জিত;
(7) নিয়ন্ত্রণ এবং সুরক্ষা ব্যবস্থা PLC নিয়ন্ত্রণ গ্রহণ করে।
2. টিউব মিলের প্রাথমিক পরিচিতি (আকরিক গ্রাইন্ডিং মিল)
টিউব মিলটি ওপেন-ফ্লো গ্রাইন্ডিং সিস্টেমের সুবিধা এবং অসুবিধাগুলির সুবিধা নেওয়ার জন্য ডিজাইন করা হয়েছে এবং ঐতিহ্যগত বল মিলের উল্লেখযোগ্য উন্নতি করেছে।মেশিনের আউটপুট ব্যাপকভাবে উন্নত করা হয়েছে, এবং পাউডার সূক্ষ্মতা এবং নির্দিষ্ট পৃষ্ঠের ক্ষেত্রফল বৃদ্ধি পেয়েছে, উচ্চ ফলন এবং উচ্চ সূক্ষ্মতা উপলব্ধি করে এবং উচ্চ-গ্রেডের সিমেন্ট উৎপাদনের জন্য একটি নতুন ধরনের গ্রাইন্ডিং সরঞ্জাম সরবরাহ করে।
লুওকুয়াং টিউব মিল তার অনন্য সম্মিলিত পার্টিশন বোর্ড এবং ডিসচার্জ গ্রেট বোর্ডের সাথে প্রতিটি বিনের উপাদান স্তরকে সামঞ্জস্য করে, বায়ুচলাচল ভলিউম বাড়ায় এবং মিলের ভিতরের অবস্থার উন্নতি করে;একই সময়ে, এটি একটি নতুন ধরণের আস্তরণের বোর্ড গ্রহণ করে, মিলের গতি সামঞ্জস্য করে এবং গিয়ার ডিজাইনকে অপ্টিমাইজ করে এবং বিয়ারিং বুশের তৈলাক্তকরণ পরামিতিগুলি উন্নত হয়, মিলের চলমান স্থিতিশীলতা এবং পরিষেবা জীবন বৃদ্ধি পায়, এবং নাকাল দক্ষতা উন্নত হয়.
অন্যান্য পরামিতি অপরিবর্তিত থাকা শর্তের অধীনে, ইউনিট প্রতি আউটপুট 20% বৃদ্ধি পায় এবং প্রতি ইউনিট পণ্যের শক্তি খরচ 10-12% হ্রাস পায়;ওপেন-ফ্লো গ্রাইন্ডিংয়ে, সিমেন্টের নির্দিষ্ট পৃষ্ঠের ক্ষেত্রফল 320m2/kg পৌঁছাতে পারে।
3. লুওকুয়াং টিউব মিলের প্রযুক্তিগত বৈশিষ্ট্য (আকরিক গ্রাইন্ডিং মিল)
(1) ট্রান্সমিশন ফর্ম: সেন্টার ট্রান্সমিশন এবং এজ ট্রান্সমিশন (মাল্টি-পয়েন্ট মেশিং আকারে প্রান্ত ট্রান্সমিশন সহ)।বড় এবং মাঝারি আকারের মিলগুলি ধীর গতির ড্রাইভ দিয়ে সজ্জিত।
(2) মিলের সমর্থন মোড: প্রধান বিয়ারিং টাইপ, ডবল স্লাইডিং জুতার ধরন এবং হাইব্রিড টাইপ (একটি প্রধান বিয়ারিং এক প্রান্তে এবং এক প্রান্তে স্লাইডিং জুতা)।বিয়ারিং বুশ এবং সাপোর্টিং প্যাডগুলি সিএনসি মেশিন টুলস দ্বারা প্রক্রিয়া করা হয়।তিনটি সমর্থন উচ্চ এবং নিম্ন চাপ লুব্রিকেটিং ডিভাইসের সাথে সজ্জিত।
(3) ঘূর্ণমান অংশ: সিলিন্ডারের শরীরটি স্বয়ংক্রিয়ভাবে ঢালাই করা হয়, ওয়েল্ড সীমটি 100% অতিস্বনক পরিদর্শন হয়, সিলিন্ডারের শরীরটি ঢালাইয়ের পরে সম্পূর্ণরূপে অ্যানিল করা হয় এবং ঢালাইয়ের চাপ সম্পূর্ণরূপে নির্মূল হয়;সিলিন্ডার বডিটি এক সময়ে একটি বড় বিশেষ মেশিন দ্বারা প্রক্রিয়া করা হয়, যা কার্যকরভাবে উভয় প্রান্তে স্লিপ রিংগুলি নিশ্চিত করে।(প্রধান ভারবহন) সমাক্ষতা, যাতে সরঞ্জামগুলি মসৃণভাবে চলতে পারে।
(4) ফিডিং এবং ডিসচার্জিং ডিভাইস: গতিশীল এবং স্ট্যাটিক জয়েন্টগুলির সাথে বিশেষ সিল রয়েছে যেমন ফাঁপা শ্যাফ্ট বা ট্রান্সমিশন সংযোগ যাতে তেল বা ছাই ফুটো না হয় তা নিশ্চিত করতে।
(5) সিস্টেম নিয়ন্ত্রণ: পুরো মিল সিস্টেমটি পিএলসি দ্বারা নিয়ন্ত্রিত হয়, যা মিল সমর্থন ডিভাইসের তাপমাত্রা পরিদর্শন এবং কম্পন সনাক্তকরণ এবং রিডুসারের সমস্ত বিয়ারিং এবং লুব্রিকেটিং তেল উপলব্ধি করতে পারে এবং কেন্দ্রীয় নিয়ন্ত্রণ কক্ষের সাথে কম্পিউটার যৌথ নিয়ন্ত্রণ উপলব্ধি করতে পারে।
আকরিক নাকাল কল প্রযুক্তিগত পরামিতি
| মডেল | RPM (আর/মিনিট) | ফিড সাইজ(মিমি) | ক্ষমতা (টি/ঘণ্টা) | ঘষিয়া তুলিয়া ফেলিতে সক্ষম বডি লোডিং(টি) | মুল মটর | প্রধান decelerator | ওজন (টি) | |||
| মডেল | শক্তি (কিলোওয়াট) | RPM(rpm) | মডেল | গতির অনুপাত | ||||||
| φ2.2×11 | 20.91 | ≤25 | 15-17 | 50 | TR1512-8 | 570 | 740 | Zd80 | 5.6 | 92 |
| φ2.4×8 | 20.91 | ≤25 | 14-18 | 39.5-42 | TRQ1512-8 | 570 | 740 | Zd80-9 | 5 | 76.4 |
| φ2.4×9 | 20.91 | ≤25 | 23-25 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 91 |
| φ2.4×10 | 20.91 | ≤25 | 16-22 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 111 |
| φ2.4×11 | 21 | ≤25 | 19-24 22-28 | 6265 | YR710-8/1180 | 710 | 740 | JDX630 | 5.6 | 125 |
| φ2.4×12 | 21 | ≤25 | 18-20 21-23 | 6365 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 127 |
| φ2.4×13 | 21 | ≤25 | 21-22 24-26 | 6668 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 131 |
| φ2.6×10 | 20.6 | ≤25 | 21-24 | 64 | YR800-8/1180 | 800 | 740 | JDX710 | 6.3 | 140 |
| φ2.6×13 | 20.6 | ≤25 | 28-31 | 81 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6.3 | 158 |
| φ3.0×9 | 19.13 | ≤25 | 40-45 | 85 | YR1000-8/1180 | 1000 | 740 | MBY800 | 7.1 | 148 |
| φ3×11 | 18.92 | ≤25 | 44-47 | 95 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 177 |
| φ3×12 | 18.92 | ≤25 | 48-52 | 103 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 182 |
| φ3×13 | 18.92 | ≤25 | 39-45 | 116 সর্বোচ্চ | YR1400-8/1430 | 1400 | 740 | JDX900 | 7.1 | 200.7 |
| φ3.2×11 | 18.3 | ≤25 | 45-48 | 112 সর্বোচ্চ | YR1600-8/1430 | 1400 | 740 | JDX900 | 7.15 | 213.6 |
| φ3.2×13 | 18.7 | ≤25 | 50-55 | 133 সর্বোচ্চ | YR1600-8/1430 | 1600 | 740 | JDX1000 | 7.15 | 237 |
| φ3.4×11 | 18 | ≤25 | 45～55 | সর্বোচ্চ 120 | YR1600-8/1430 | 1600 | 740 | JDX1000 | 230 | |
| φ3.5×13 | 17 | ≤25 | 60-65 | 156 সর্বোচ্চ | YR2000-8/1730 | 2000 | 740 | TS130-A-F1 | 257.6 | |
| φ4×13 | 16.3 | ≤25 | 78-80 | 191 | YRKK900-80 | 2800 | 745 | JS140-A | 348 | |
| φ4.6×14 | 15 | ≤25 | 100-115 | 285 | YR1000-8 | 4200 | 740 | J3160-C | 485 | |

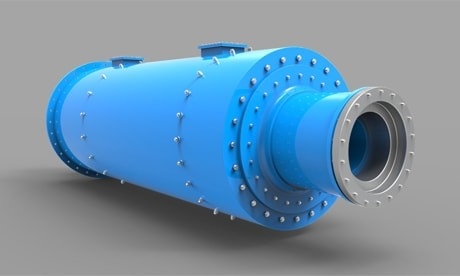

আকরিক নাকাল কলছবির ব্যাখ্যা
