পণ্যের বিবরণ:
প্রদান:
|
পণ্যের নাম: | রেমন্ড মিল | অবস্থা: | নতুন |
---|---|---|---|
টাইপ: | আকরিক গ্রাইন্ডিং মিল | আবেদন: | পাথর এবং বাল্ক উপকরণ |
ওয়ারেন্টি: | 1 ২ মাস | Uasge: | বিল্ডিং উপকরণ, রাসায়নিক |
অ্যাপ্লিকেশন শিল্প: | সিমেন্ট প্ল্যান্ট, স্টিল মিল, কেমিক্যাল প্ল্যান্ট এবং ইনসিনারেটর | বন্দর: | কিংডাও, তিয়ানজিয়ান, সাংহাই |
লক্ষণীয় করা: | 30 মিমি ফিড আকরিক গ্রাইন্ডিং মিল,30 মিমি ফিড রেমন্ড মিল,পরিশোধনের জন্য রেমন্ড মিল |
রেমন্ড মিল আকরিক নাকাল মিল 30mm ফিড মাপ পরিশোধন জন্য ডিভাইস
1. রেমন্ড মিলের প্রধান কাঠামো
মেশিনের গঠন প্রধানত প্রধান ইঞ্জিন, বিশ্লেষক, পাখা, সমাপ্ত পণ্য সাইক্লোন বিভাজক, সূক্ষ্ম পাউডার সাইক্লোন বিভাজক এবং বায়ু নালী দ্বারা গঠিত।তাদের মধ্যে, প্রধান ইঞ্জিনে একটি ফ্রেম, একটি এয়ার ইনলেট ভলিউট, একটি ব্লেড, একটি গ্রাইন্ডিং রোলার, একটি গ্রাইন্ডিং রিং এবং একটি কভার থাকে।
2. রেমন্ড মিলের কাজের নীতি
কাজ করার সময়, মেশিনের কভারের পাশের ফিডিং হপার থেকে পালভারাইজ করা উপকরণগুলিকে মেশিনে খাওয়ানো হয় এবং উল্লম্ব অক্ষের চারপাশে ঘুরতে প্রধান মেশিনের প্লাম ব্লসম ফ্রেমে সাসপেন্ড করা গ্রাইন্ডিং রোলার ডিভাইসের উপর নির্ভর করে এবং একই সময়ে নিজেকে ঘোরান, ঘূর্ণনের সময় কেন্দ্রাতিগ শক্তির কারণে, গ্রাইন্ডিং রোলারটি বাইরের দিকে সুইং করে এবং গ্রাইন্ডিং রিং এর বিরুদ্ধে চাপ দেয়, যাতে বেলচা উপাদানটিকে স্কুপ করে এবং গ্রাইন্ডিং রোলার এবং গ্রাইন্ডিং রিং এর মধ্যে পাঠায়।
3. আকরিক নাকাল কল প্রযুক্তিগত পরামিতি
রেমন্ড মিল মডেল এবং প্রযুক্তিগত পরামিতি | ||||||
মডেল | 6R4525 | 5R4119 | 4R3216 | 3R75 | 3R65 | 3R60 |
প্যারামিটার | ||||||
ফিড কণা আকার (মিমি) | ≤30 | ≤25 | ≤25 | ≤20 | ≤15 | ≤15 |
সমাপ্ত কণা আকার (মিমি) | 0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
বিভিন্ন উপাদানের সূক্ষ্মতার উৎপাদন পরিবর্তন (t) | 16-120 | 8-60 | 4-45 | 1.5-20 | 1-18 | 0.5-8 |
কেন্দ্রীয় খাদ গতি (r/min) | 82 | 105 | 130 | 160 | 180 | 280 |
নাকাল রিং ব্যাস (মিমি) | 1770 | 1400 | 1073 | 865 | 725 | 495 |
রোলার ব্যাস (মিমি) | 450 | 410 | 320 | 260 | 210 | 140 |
রোলার উচ্চতা (মিমি) | 250 | 190 | 160 | 150 | 150 | 100 |
হোস্ট মোটর | y315m- 4-132 |
y280s- 4-75 |
y225s- 4-37 |
y225s- 8-18.5 |
y200L- 8-15 |
y160m- 6-7.5 |
ফ্যান মোটর | y315m- 4-132 |
y250m- 4-75 |
y200L- 4-37 |
y160L- 4-15 |
y160m- 4-11 |
y132s- 2-5.5 |
বিশ্লেষক মোটর | y160m- 4-11 |
yc200- 4B-7.5 |
yc120- 4a-5.5 |
y112m- 6-202 |
y112m- 6-2.2 |
y90L- 6-1.1 |
4. রেমন্ড মিলের বায়ু নির্বাচন প্রক্রিয়া
উপাদানটি মাটি হয়ে যাওয়ার পরে, পাউডারটি উড়িয়ে দেওয়ার জন্য ফ্যানটি মূল আবরণে বাতাসকে উড়িয়ে দেয়, যা গ্রাইন্ডিং চেম্বারের উপরে রাখা বিশ্লেষক দ্বারা সাজানো হয়।অত্যধিক সূক্ষ্মতা সঙ্গে উপাদান regrinding জন্য নাকাল চেম্বারে পড়ে।এটি বায়ু প্রবাহের সাথে ঘূর্ণিঝড় সংগ্রাহকের মধ্যে প্রবেশ করে এবং সংগ্রহের পরে পাউডার আউটলেটের মাধ্যমে নিষ্কাশন করা হয়, যা সমাপ্ত পণ্য।বৃহৎ সাইক্লোন কালেক্টরের উপরের প্রান্তে রিটার্ন এয়ার পাইপের মাধ্যমে বাতাসের প্রবাহ ফ্যানে ফিরে আসে।বায়ু পথটি সঞ্চালিত হয় এবং নেতিবাচক চাপে প্রবাহিত হয়।সঞ্চালিত বায়ু পথের বর্ধিত বায়ুর পরিমাণ ফ্যান এবং প্রধান ইঞ্জিনের মধ্যে নিষ্কাশন পাইপের মাধ্যমে নির্গত হয় এবং ছোট সাইক্লোন সংগ্রহে প্রবেশ করে।পরিশোধনের জন্য ডিভাইস।

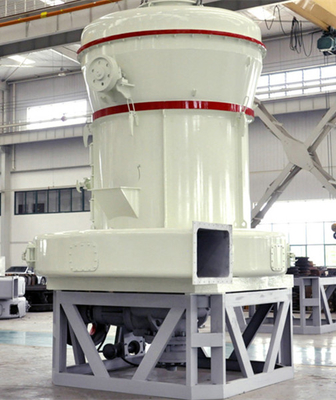

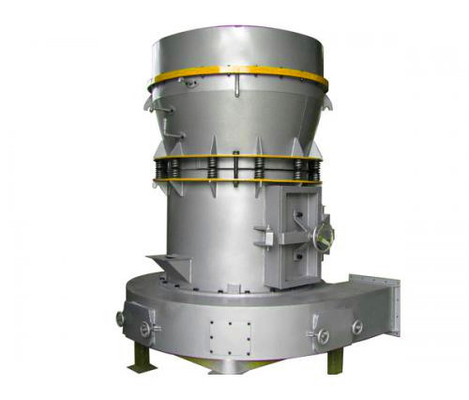

5. আকরিক নাকাল মিল ছবির ব্যাখ্যা
