পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | নাকাল মেশিন | অবস্থা: | নতুন |
|---|---|---|---|
| টাইপ: | আকরিক গ্রাইন্ডিং মিল | আবেদন: | পাথর এবং বাল্ক উপকরণ |
| ওয়ারেন্টি: | 1 ২ মাস | Uasge: | বিল্ডিং উপকরণ, রাসায়নিক |
| অ্যাপ্লিকেশন শিল্প: | সিমেন্ট প্ল্যান্ট, স্টিল মিল, কেমিক্যাল প্ল্যান্ট এবং ইনসিনারেটর | বন্দর: | কিংডাও, তিয়ানজিয়ান, সাংহাই |
| লক্ষণীয় করা: | 25 টিপিএইচ আকরিক গ্রাইন্ডিং মিল,18 টিপিএইচ আকরিক গ্রাইন্ডিং মিল,25 টিপিএইচ আকরিক গ্রাইন্ডিং মেশিন |
||
নাকাল মেশিন আকরিক নাকাল মিল PLC নিয়ন্ত্রণ আমেরিকান AGMA স্ট্যান্ডার্ড
1. নাকাল মেশিন মৌলিক ভূমিকা
পেলেটাইজিং প্রক্রিয়ার প্রধান সরঞ্জাম হল গ্রাইন্ডিং মিল।এটি 8% থেকে 13% জলের সামগ্রী সহ উপকরণগুলি পরিচালনা করে, যাতে উপাদানগুলি সম্পূর্ণরূপে মিশ্রিত এবং পরিশোধিত হয় এবং উপাদান কণাগুলির পৃষ্ঠের ক্ষেত্রফল বৃদ্ধি পায়।গ্রাইন্ডিং মিলের ব্যবহার পেলেটগুলির উত্পাদন প্রক্রিয়াকে সংক্ষিপ্ত করতে পারে, সরঞ্জামের শক্তি খরচ বাঁচাতে পারে, এবং ছুরিগুলির গুণমান এবং ধাতব পুনরুদ্ধারের হার উন্নত করতে পারে, শ্রমের অবস্থা এবং পরিবেশ সুরক্ষার অবস্থার উন্নতি করতে পারে, ইত্যাদি, তাই এটি পেলেটাইজিংয়ে দ্রুত প্রচার করা হয়েছে। প্রক্রিয়া
2. নাকাল মেশিন প্রযুক্তিগত বৈশিষ্ট্য
(1) ড্রাম মিল দ্বারা ব্যবহৃত ট্রান্সমিশন ফর্মগুলির মধ্যে রয়েছে প্রান্ত লিফলেট, সেন্টার ড্রাইভ, মাল্টি-পয়েন্ট মেশিং এজ ড্রাইভ ইত্যাদি;ড্রাইভের ফর্মগুলির মধ্যে রয়েছে অ্যাসিঙ্ক্রোনাস মোটর + রিডিউসার + পিনিয়ন + বড় গিয়ার এবং সিঙ্ক্রোনাস মোটর + এয়ার ক্লাচ + পিনিয়ন + বড় গিয়ার;
(2) সাধারণত, উভয় প্রান্তে স্থির এবং গতিশীল চাপ বিয়ারিংয়ের সমর্থন পদ্ধতি গ্রহণ করা হয় এবং একটি সম্পূর্ণরূপে আবদ্ধ স্ব-সারিবদ্ধ 1200 লাইনের যোগাযোগ 'রকার টাইপ' বিয়ারিং ব্যবহার করা হয়।সম্পূর্ণ স্ট্যাটিক চাপ সমর্থন;
(3) বড় খোলা গিয়ার আমেরিকান AGMA মান অনুযায়ী ডিজাইন করা হয়েছে, একটি সিল করা এবং নির্ভরযোগ্য গিয়ার কভার দিয়ে সজ্জিত, এবং একটি গ্লিসারিন স্বয়ংক্রিয় স্প্রে লুব্রিকেটিং ডিভাইস দিয়ে সজ্জিত;
(4) সিলিন্ডার হল মিলের মূল অংশ, এবং এটির ব্যবহারের নির্ভরযোগ্যতা নিশ্চিত করার জন্য এটিতে সীমিত উপাদান বিশ্লেষণ করার জন্য একটি কম্পিউটার ব্যবহার করা হয়;
(5) বড় এবং মাঝারি আকারের মিলগুলি ধীর গতির ড্রাইভ ডিভাইসগুলির সাথে সজ্জিত;
(6) বড় এবং মাঝারি আকারের মিলগুলি উচ্চ এবং নিম্ন চাপের তৈলাক্তকরণ স্টেশনগুলির সাথে সজ্জিত;
(7) নিয়ন্ত্রণ এবং সুরক্ষা ব্যবস্থা PLC নিয়ন্ত্রণ গ্রহণ করে।
3. আকরিক নাকাল কল প্রযুক্তিগত পরামিতি
| না। | প্রকল্প | ইউনিট | এনumber | |||||
| 1 | মডেল | MR2265 | MR2470 | MR3254 | MR3562 | এমআর৩৮৭০ | ||
| 2 | সিলিন্ডার ভিতরের ব্যাস | মিমি | 2200 | 2400 | 3200 | 3500 | 3800 | |
| 3 | সিলিন্ডারের কাজের দৈর্ঘ্য | মিমি | 6500 | 7000 | 5400 | 6200 | 7000 | |
| 4 | সিলিন্ডারের কার্যকরী ক্ষমতা | m3 | 21.4 | 29.3 | 39.5 | 55.6 | 73.6 | |
| 5 | সর্বাধিক চাপ | উপাদান | t | 3.4 | 5 | 6 | ৮.৭ | 11.3 |
| লৌহ গোলক | t | 24 | 32 | 44 | 64 | 83 | ||
| 6 | সিলিন্ডার কাজ বিপ্লব | r/মিনিট | 21.95 | 19.28 | 16.5 | 15.47 | 14.3 | |
| 7 | ক্ষমতা | t/h | 18-25 | 30-40 | 45-55 | 55-70 | 70-92 | |
| 8 | শক্তি | kw | 280 | 570 | 630 | 1000 | 1250 | |
| 9 | প্রধান হ্রাসকারী গতির অনুপাত | 5.0 | 5.0 | 4.96 | ৬.৭৪ | 7.1 | ||
| 10 | স্লো ড্রাইভ | শক্তি | kw | 11 | 11 | 11 | 11 | |
| হ্রাসকারী গতির অনুপাত | 90 | 500 | 355 | 90 | ||||
| আউটপুট বিপ্লব | r/মিনিট | 1.62 | 1.94 | 2.056 | 2.06 | |||
| 11 |
স্ক্রু ফিডার (এছাড়াও বেল্ট খাওয়ানোর জন্য উপলব্ধ) |
শক্তি | kw | 11 | 22 | 22 | 22 | 30 |
| আউটপুট বিপ্লব | r/মিনিট | 23.3 | 23.3 | 23.3 | 23.25 | 23.25 | ||
| গতির অনুপাত | 43 | 43 | 43 | 43 | 43 | |||
| 12 | মাত্রা (L×W×H) | মিমি | 10970× 5625×4055 |
15400× 6685×4885 |
13400× 7250×5700 |
15473× 7707×6280 |
16400× 8738×7590 |
|
| 13 | মেশিনের ওজন (মোটর এবং ইলেকট্রনিক নিয়ন্ত্রণ ব্যতীত) | t | 63 | 92 | 122.1 | 135 | 180 | |
| দ্রষ্টব্য: 1. মেশিনের ওজন মোটর, বৈদ্যুতিক নিয়ন্ত্রণ, পাতলা তেল স্টেশন এবং নাকাল মিডিয়ার ওজন অন্তর্ভুক্ত করে না। | ||||||||
4. নাকাল মেশিন কাজের নীতি
যখন সিলিন্ডারটি ঘোরানোর জন্য পেরিফেরাল বড় গিয়ার দ্বারা চালিত হয়, তখন উপাদানটি গ্রাইন্ডিং মিডিয়াম স্টিলের বলের দ্বারা প্রভাবিত হয় এবং বল এবং বলের মধ্যে এবং বল এবং সিলিন্ডারের আস্তরণের প্লেটের মধ্যে নাকাল উপাদানটির তাজা পৃষ্ঠকে সম্পূর্ণরূপে প্রকাশ করে। , এবং সম্পূর্ণ মিশ্রিত হয়।এটি মিল থেকে ডিসচার্জ হোলের মাধ্যমে নিঃসৃত হয় এবং পরবর্তী প্রক্রিয়ায় প্রবেশ করে।এই মেশিনটি কার্যকরভাবে যোগ করা বেন্টোনাইটের পরিমাণ কমাতে পারে এবং সবুজ বলের শক্তি উন্নত করতে পারে।

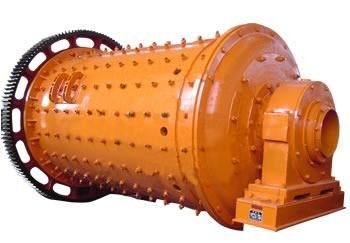

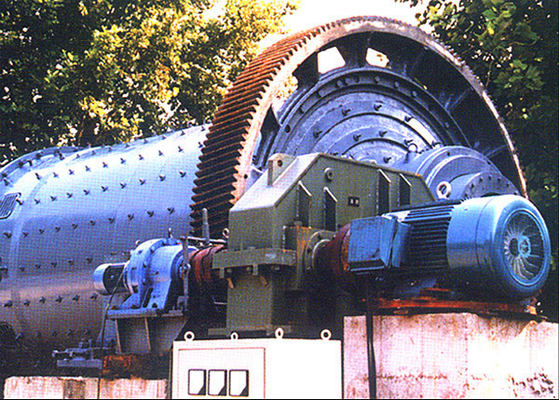

5. আকরিক নাকাল মিল ছবির ব্যাখ্যা
