পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | উপকারিতা বল মিল | অবস্থা: | নতুন |
|---|---|---|---|
| টাইপ: | আকরিক গ্রাইন্ডিং মিল | আবেদন: | পাথর এবং বাল্ক উপকরণ |
| ওয়ারেন্টি: | 1 ২ মাস | Uasge: | বিল্ডিং উপকরণ, রাসায়নিক |
| অ্যাপ্লিকেশন শিল্প: | সিমেন্ট প্ল্যান্ট, স্টিল মিল, কেমিক্যাল প্ল্যান্ট এবং ইনসিনারেটর | বন্দর: | কিংডাও, তিয়ানজিয়ান, সাংহাই |
| লক্ষণীয় করা: | বেনিফিসেশন বল আকরিক গ্রাইন্ডিং মিল,এজিএমএ স্ট্যান্ডার্ড আকরিক গ্রাইন্ডিং মিল,এজিএমএ স্ট্যান্ডার্ড বল মিল মেশিন |
||
Beneficiation বল মিল আকরিক নাকাল মিল PLC নিয়ন্ত্রণ আমেরিকান AGMA স্ট্যান্ডার্ড
1. বল কল স্পেসিফিকেশন এবং মডেল
(1) ওভারফ্লো বল মিল: φ1.5x3.0 থেকে φ8x13m পর্যন্ত বিভিন্ন কনফিগারেশন সহ বিভিন্ন স্পেসিফিকেশন এবং 7.5 থেকে 194.3m3 কার্যকর ভলিউম;
(2) ল্যাটিস টাইপ বল মিল: φ1.2x2.4 থেকে φ4x14m পর্যন্ত বিভিন্ন কনফিগারেশন সহ বিভিন্ন স্পেসিফিকেশন এবং 2.2 থেকে 157m3 কার্যকর ভলিউম।
2. আকরিক নাকাল কল প্রযুক্তিগত পরামিতি
| মডেল | সিলিন্ডার ব্যাস (মিমি) | সিলিন্ডারের দৈর্ঘ্য (মিমি) | কার্যকর ভলিউম (মি3) | মিলের গতি (আর/মিনিট) | বৈদ্যুতিক মটর | মাত্রা (L×W×H)(m) | |
শক্তি | RPM(r/min) | ||||||
| MQS12×24 | 1500 | 3000 | 5 | 26.6 | 95 | 742 | 6.4×2.9×2.6 |
| MQS15×15 | 1500 | 1500 | 2.3 | 29.2 | 60 | 725 | 5.7×3.2×2.8 |
| MQS15×24 | 1500 | 2400 | 3.7 | 29.2 | 90 | 730 | 6.9×3.3×2.8 |
| MQS15×30 | 1500 | 3000 | 4.6 | 26.6 | 90 | 742 | 7.6×3.4×2.8 |
| MQS21×30 | 2100 | 3000 | 9.4 | 22.1 | 220 | 740 | 8.5×4.65×3 |
| MQS24×30 | 2400 | 3000 | 12.2 | 21 | 250 | 980 | 8.8×4.7×4.4 |
| MQS24×70 | 2400 | 7000 | 26.66 | 21 | 475 | 740 | 14.3×5.8×4.4 |
| MQS27×21 | 2700 | 2100 | 10.6 | 19.7 | 280 | 733 | 9.7×6.5×4.8 |
| MQS27×36 | 2700 | 3600 | 18.5 | 20.5 | 400 | 187.5 | 12×5.8×4 |
| MQS27×40 | 2700 | 4000 | 20.5 | 20.24 | 400 | 187.5 | 12.4×5.8×4.7 |
| MQS27×60 | 2700 | 6000 | 34.34 | 19.5 | 630 | 589 | 12×5.7×4.5 |
| MQS29×41 | 2900 | 4100 | 26 | 19.34 | 450 | 740 | 9.9×6.1×5.1 |
| MQS31×64 | 3100 | 6400 | 43.7 | 18.3 | 1000 | 167 | 15.2×6.98×5.8 |
| MQS32×31 | 3200 | 3100 | 22.65 | 18.3 | 500 | 167 | 13.9×7.3×6.0 |
| MQS32×36 | 3200 | 3600 | 26.3 | 18.3 | 630 | 167 | 14.3×7.3×6.0 |
| MQS32×40 | 3200 | 4000 | 29.2 | 18.2 | 710 | 980 | 14.7×7.3×6.0 |
| MQS32×45 | 3200 | 4500 | 32.9 | 18.3 | 800 | 167 | 15.2×7.3×5.9 |
| MQS32×54 | 3200 | 5400 | 39.4 | 18.3 | 1000 | 167 | 16.6×7.3×6.1 |
| MQS36×45 | 3600 | 4500 | 41.4 | 17.25 | 1000 | 167 | 13.5×7.3×6.3 |
| MQS36×60 | 3600 | 6000 | 54 | 17.3 | 1400 | 167 | 15.5×8.3×6.3 |
| MQS36×85 | 3600 | 8500 | 79 | 17.4 | 1800 | 743 | 20×8.2×7.1 |
| MQS40×60 | 4000 | 6000 | ৬৯.৮ | 16.0 | 1500 | 200 | 17.4×9.34×7.5 |
| MQS40×67 | 4000 | 6700 | 76 | 16.0 | 1600 | 980 | 16×8.43×7.5 |
| MQS40×13.5 | 4000 | 13500 | 157 | 16.5 | ৩৩০০ | 980 | 24.2×9.9×7.8 |
3. বল কল প্রযুক্তিগত বৈশিষ্ট্য
(1) ড্রাম মিল দ্বারা ব্যবহৃত ট্রান্সমিশন ফর্মগুলির মধ্যে রয়েছে প্রান্ত লিফলেট, সেন্টার ড্রাইভ, মাল্টি-পয়েন্ট মেশিং এজ ড্রাইভ ইত্যাদি;ড্রাইভের ফর্মগুলির মধ্যে রয়েছে অ্যাসিঙ্ক্রোনাস মোটর + রিডিউসার + পিনিয়ন + বড় গিয়ার এবং সিঙ্ক্রোনাস মোটর + এয়ার ক্লাচ + পিনিয়ন + বড় গিয়ার;
(2) সাধারণত, উভয় প্রান্তে স্থির এবং গতিশীল চাপ বিয়ারিংয়ের সমর্থন পদ্ধতি গ্রহণ করা হয় এবং একটি সম্পূর্ণরূপে আবদ্ধ স্ব-সারিবদ্ধ 1200 লাইনের যোগাযোগ 'রকার টাইপ' বিয়ারিং ব্যবহার করা হয়।সম্পূর্ণ স্ট্যাটিক চাপ সমর্থন;
(3) বড় খোলা গিয়ার আমেরিকান AGMA মান অনুযায়ী ডিজাইন করা হয়েছে, একটি সিল করা এবং নির্ভরযোগ্য গিয়ার কভার দিয়ে সজ্জিত, এবং একটি গ্লিসারিন স্বয়ংক্রিয় স্প্রে লুব্রিকেটিং ডিভাইস দিয়ে সজ্জিত;
(4) সিলিন্ডার হল মিলের মূল অংশ, এবং এটির ব্যবহারের নির্ভরযোগ্যতা নিশ্চিত করার জন্য এটিতে সীমিত উপাদান বিশ্লেষণ করার জন্য একটি কম্পিউটার ব্যবহার করা হয়;
(5) বড় এবং মাঝারি আকারের মিলগুলি ধীর গতির ড্রাইভ ডিভাইসগুলির সাথে সজ্জিত;
(6) বড় এবং মাঝারি আকারের মিলগুলি উচ্চ এবং নিম্ন চাপের তৈলাক্তকরণ স্টেশনগুলির সাথে সজ্জিত;
(7) নিয়ন্ত্রণ এবং সুরক্ষা ব্যবস্থা PLC নিয়ন্ত্রণ গ্রহণ করে।

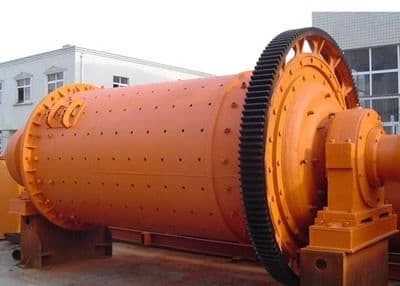

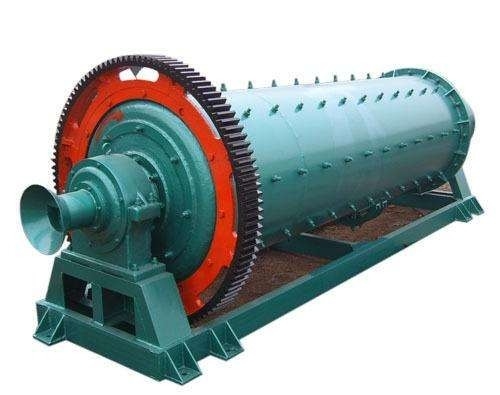

4. আকরিক নাকাল মিল ছবির ব্যাখ্যা
